CA6140车床进给机构弹性定位组件

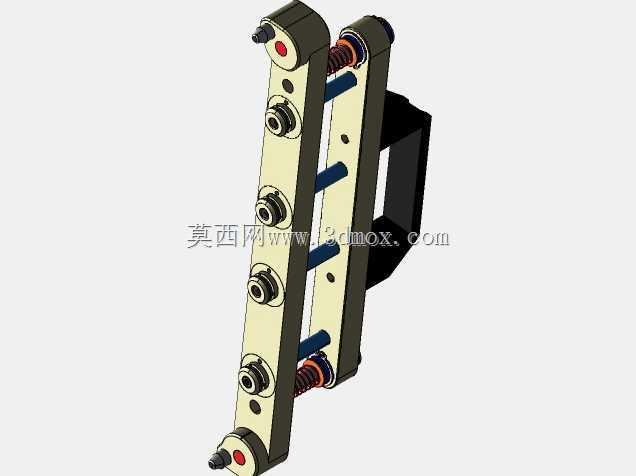

　　在普通卧式车床的日常加工场景里，进给系统的定位精度直接决定了轴类、盘类零件外圆、端面、螺纹切削的尺寸一致性，这套适配CA6140车床的弹性定位组件，正是安装在溜板箱与床身导轨配合侧的核心定位部件，承担着进给档位切换时的精准卡位、切削过程中抵消振动窜动的作用。从结构设计逻辑来看，组件主体采用长条形合金结构钢基体，基体上沿长度方向等距布置五组定位轴孔，每组孔位对应一个进给档位的卡位位置，孔内装配的定位销尾部配套圆柱螺旋压缩弹簧，弹簧预压量经过严格计算，既能保证档位切换时定位销能顺畅弹出卡入对应定位凹槽，又能在切削负载突变时提供足够的顶紧力，避免档位自行脱开造成打刀事故。基体一侧设计有三个横向贯穿的导向杆安装孔，

　　导向杆采用光轴配合铜套的滑动结构，保证整个组件在档位切换时沿固定方向平移，不会出现偏斜卡滞，导向杆两端通过锁紧螺母固定在溜板箱的安装支架上，安装时需要保证导向杆与床身导轨的平行度误差控制在0.02mm/100mm以内，否则会出现档位切换阻力过大、定位销磨损过快的问题。基体端部设计有带红色标识的手动拨杆安装位，拨杆与内部的联动拨叉相连，操作人员扳动进给箱外侧的档位手柄时，拨叉会带动整个组件沿导向杆横向移动，压缩对应位置的弹簧使定位销缩回，移动到下一个档位位置时定位销在弹簧力作用下弹出卡入凹槽，完成档位切换。组件侧面设计的黑色握持式支架是安装时的辅助定位结构，同时也作为行程限位的抵接面，当组件移动到极限档位时，

　　支架侧面会与溜板箱内壁的限位块接触，避免超程造成内部齿轮碰撞损坏。从安装边界尺寸来看，组件总长度约220mm，宽度方向最大尺寸为65mm，厚度方向突出基体的弹簧端盖部分最大尺寸为28mm，安装时需要在溜板箱对应位置预留足够的移动空间，避免与周围的齿轮轴、润滑管路发生干涉。在实际加工应用中，这套组件的弹簧刚度选择经过多轮切削测试，当车床进行大切深外圆切削时，主轴传递到进给系统的轴向切削力可达1200N，此时弹簧提供的顶紧力能保证定位销不会出现回缩窜动，保证进给量稳定；而在快速空程移动档位切换时，操作人员施加在手柄上的力不超过80N就能顺畅推动组件移动，不会出现操作费力的问题。基体上的定位销孔采用铰削加工，孔壁粗糙度控制在Ra1.

　　6以内，定位销与孔的配合采用H7/h6间隙配合，既保证定位销滑动顺畅，又将配合间隙控制在0.01mm以内，避免间隙过大造成进给定位误差。弹簧端盖采用螺纹旋合结构安装在基体端部，方便后期维护时更换弹簧或者定位销，端盖上设计有一字槽，用普通螺丝刀就能拆卸，不需要专用工具，降低了设备维护的难度。组件表面采用发黑处理，在车床切削液喷淋的工况下能起到较好的防锈作用，同时发黑层的摩擦系数较低，能减少组件移动时与周围零件的滑动磨损。在进行三维建模时，所有配合面的尺寸公差、形位公差都按照车床原设计的装配要求进行标注，弹簧的建模采用真实节距、丝径参数，能直接用于后续的运动仿真，模拟档位切换时弹簧的压缩、回弹过程，验证组件在整个行程内是否存在卡滞点，定位销的弹出、缩回行程是否满足设计要求。对于机床改造、设备维修的从业者来说，这套模型可以直接作为备件加工的参考，不需要反复测绘原有零件，能大幅缩短维修备件的准备周期，建模时还原的所有安装孔位、配合尺寸都与原厂零件一致，加工完成后可以直接替换原有磨损部件，不需要二次修配。
