LS伺服驱动器工业控制驱动单元结构

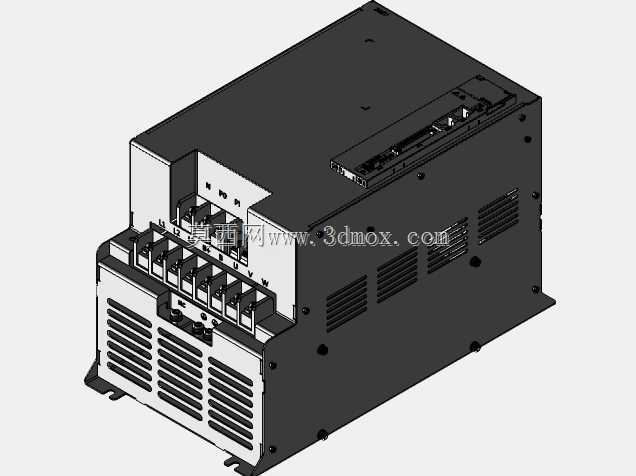

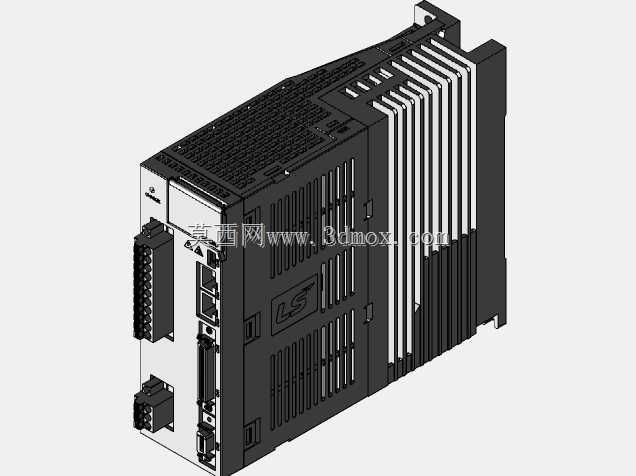

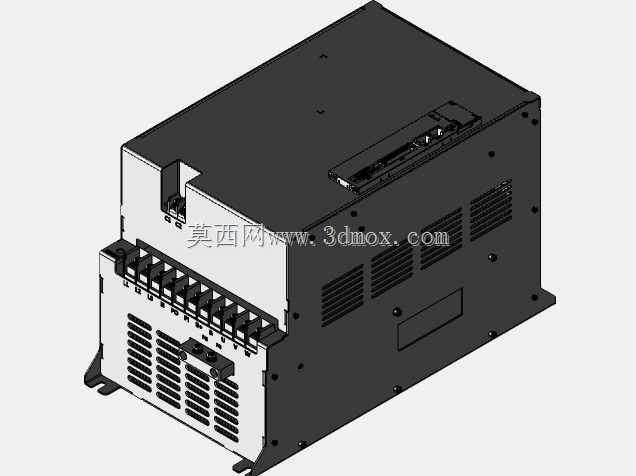

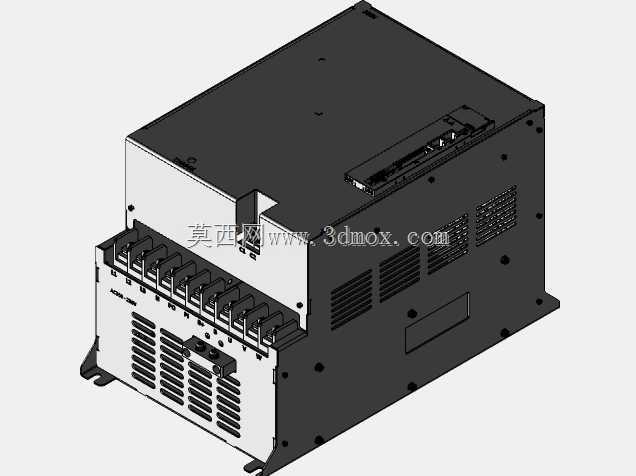

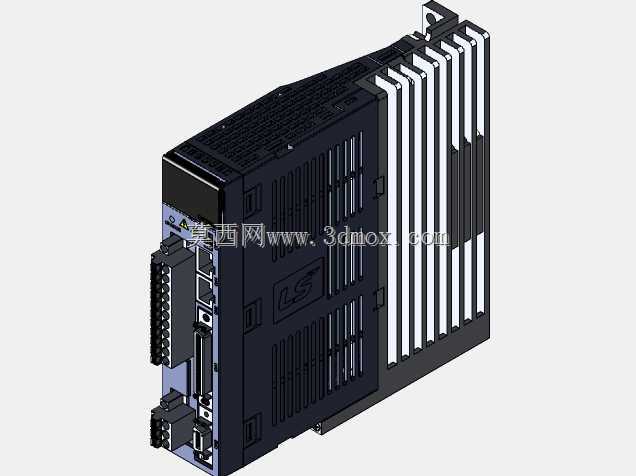

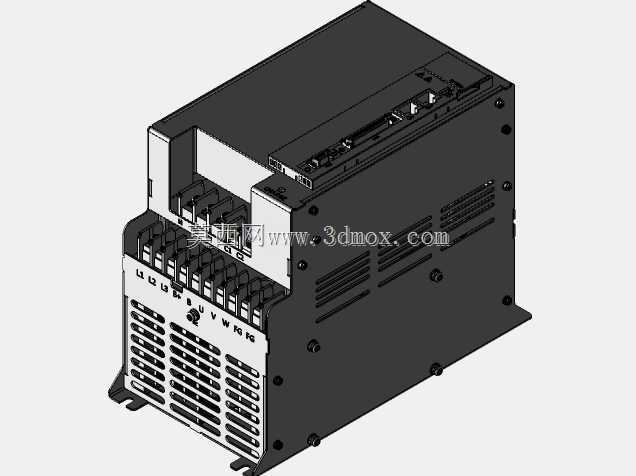

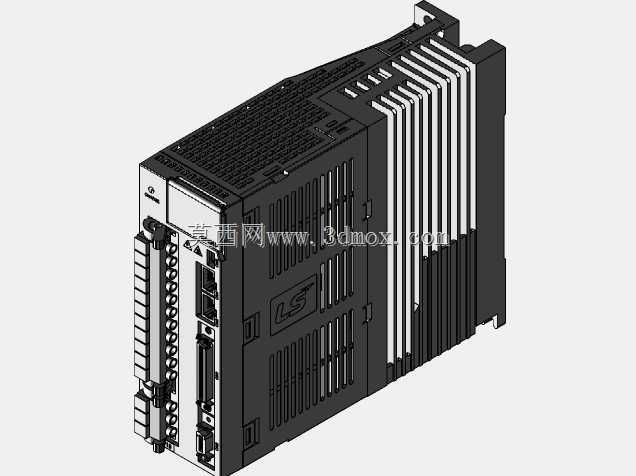

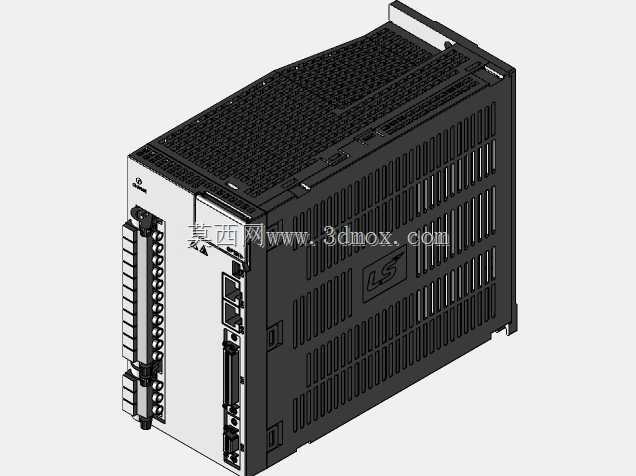

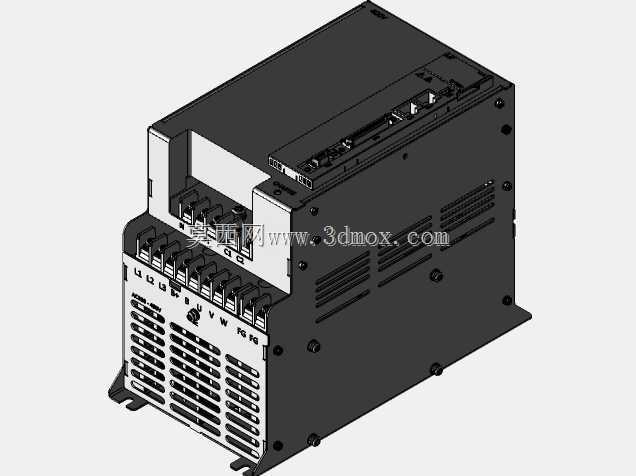

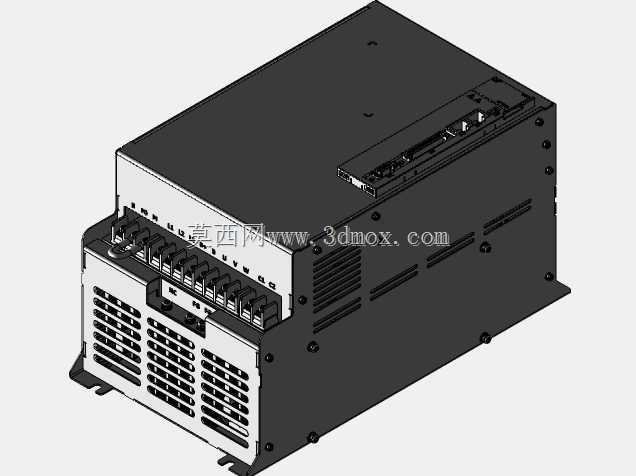

　　在数控车床、自动化生产线、精密进给机构这类对运动控制精度有严苛要求的场景里，伺服驱动器是连接上位控制系统与伺服执行电机的核心中间单元，承担着指令转换、功率放大、状态反馈闭环的核心作用，这款LS伺服驱动器的三维结构，完整还原了量产工业级驱动单元的全部结构细节，可直接用于设备布局干涉校验、电气柜装配模拟、教学演示等场景。从实际工程应用角度看，这类伺服驱动器通常适配中小功率伺服电机，常见于CA6140这类普通车床数控改造场景、小型加工中心进给轴控制、非标自动化点位运动机构、包装机械送料轴驱动等场景，安装时需要在电气柜内预留足够的散热间隙，其侧面的竖向散热鳍片是结构设计的核心考量部分——驱动器工作时IGBT模块会产生持续热量，

　　鳍片的排布方向、齿厚、齿间距都经过热仿真优化，竖向排布的结构可以利用电气柜内空气自然对流带走热量，部分高负载工况下还可以在鳍片侧加装轴流风扇强化散热，建模时完整还原了每一片散热鳍片的倒角、根部圆角，避免实际装配时出现锐边割伤线缆、安装对位卡滞的问题。从结构设计思路来看，这款驱动器采用模块化拼接的壳体结构，主体分为功率腔与控制腔两个独立腔体，功率侧布置强电接线端子、主回路接线排，控制侧布置通讯接口、编码器反馈接口、IO信号端子，强弱电区域在壳体内部有物理隔离筋，建模时还原了腔体内部的隔离结构、端子座的卡扣定位结构、接口的防呆倒角，实际选型装配时，不需要额外拆解设备就能通过外部接口布局完成接线规划，

　　每个接线端子旁的标识凸台也做了细节还原，方便三维布线时对应线号标注。安装边界方面，这款驱动器采用标准DIN导轨安装结构，背部的导轨卡扣做了可扳动的解锁结构建模，同时预留了底部螺丝固定孔位，适合振动较大的机床设备安装场景，避免长期运行出现导轨松脱；整体外形的长宽高比例符合主流中小功率伺服驱动器的尺寸规范，电气柜布局时，上下方向需要预留至少50mm的走线与散热空间，左右方向与相邻电气元件预留20mm以上间隙，避免散热气流被遮挡，正面的状态指示灯区域做了凹陷式结构设计，避免安装或运维时误碰损坏指示灯，同时指示灯的透光件做了分色结构还原，可直接用于虚拟调试的状态可视化演示。接口部分的建模精度完全匹配实物尺寸，主回路电源输入端子、

　　电机动力输出端子的接线孔位深度、压线螺丝的头部尺寸都做了还原，布线模拟时可以准确计算线缆弯曲半径，控制侧的RJ45通讯接口、DB型编码器接口、端子式IO接口都做了防呆缺口建模，虚拟装配时不会出现接口插反的错误，壳体侧面的接地端子凸台做了加厚处理，符合电气安全规范里的保护接地连接强度要求，壳体表面的品牌标识区域做了凹陷设计，方便后续丝印或铭牌粘贴。在机床数控改造项目里，这类伺服驱动器的三维模型可以直接导入整体设备装配体，提前校验电气柜内的安装位是否与接触器、断路器、开关电源等元件干涉，提前规划走线路径，避免现场安装时出现尺寸不符需要重新打孔、裁切线槽的问题，对于教学场景来说，完整的结构细节可以帮助学员理解伺服驱动器的强弱电分区设计、散热设计思路、安装固定方式，比单纯的二维图纸更直观。壳体的拼接缝隙、卡扣位置、壳体表面的散热通风孔都做了等比例还原，通风孔的开孔方向避开了内部电路板的积灰敏感区域，同时保证足够的通风量，安装卡扣的弹性臂厚度也符合工程塑料件的设计规范，不会出现反复拆装断裂的问题，所有外部棱角都做了R0.5以上的圆角处理，符合电气设备的安全设计要求，避免运维人员操作时被锐边划伤。
