四路MOSFET功率驱动控制电路板结构

项目分类:通用五金配件 发布时间:2023-11-23 ID:716569
  • 四路MOSFET功率驱动控制电路板结构

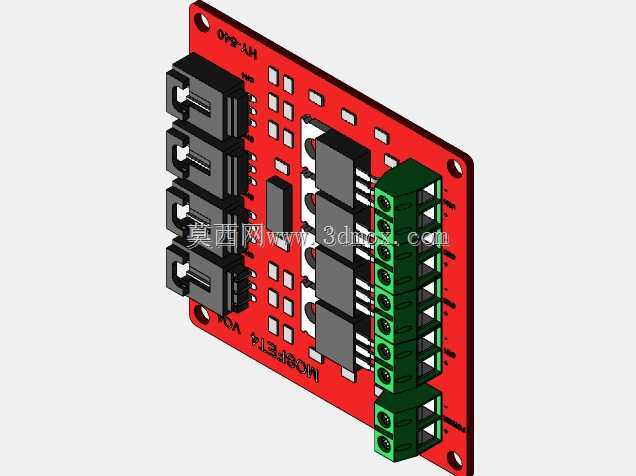

  这款四路MOS功率驱动模块,在低压直流电控场景里的适配性非常广,小到桌面级自动化测试治具的负载通断控制,中到小型智能设备的直流电机、电磁阀驱动,大到教学实验平台的功率回路搭建,都能见到这类模块的身影。区别于集成度高但散热冗余不足的贴片式驱动方案,这款板卡的设计从一开始就瞄准了持续带载的工况需求,没有一味追求板卡尺寸的极致压缩,反而给功率器件预留了充足的散热空间,每一路MOS管都采用独立的贴装位,相邻器件之间留够了电气间隙,哪怕在多通道同时满负载输出的情况下,也不会出现局部热量堆积导致的器件温漂、性能衰减问题。

  从结构设计的细节来看,板卡基材采用常规FR-4环氧玻纤板,四个角位预留了标准的安装固定孔,孔径适配M3规格的铜柱或者螺丝,安装时可以直接固定在设备的电控仓绝缘安装位上,不需要额外定制转接支架,板边到安装孔的距离经过核算,固定后板卡边缘不会和相邻的电控部件产生结构干涉。输入侧采用标准的插接式连接器,和常见的单片机控制板、PLC扩展输出端口的接线规格匹配,不需要额外转接线缆就能完成控制信号的对接;输出侧采用绿色栅栏式接线端子,端子的压线螺丝扭矩适配常规的一字螺丝刀,接线时可以直接压接16AWG到22AWG规格的多股铜芯线,大电流回路的走线在板卡上做了加宽覆铜处理,覆铜表面做了喷锡工艺降低回路阻抗,减少带载时的线路压降。

  实际使用中,这款模块的四路通道是完全独立的,每一路都可以单独接受控制信号实现负载回路的通断,通道之间的隔离距离满足低压电控的安全规范,不会出现通道间的信号串扰问题。板载的MOS管选型针对12V到24V的常见直流负载场景,导通内阻控制在较低水平,持续带载时不需要额外加装外置散热片就能满足常规功率的负载驱动需求,如果是长时间满负荷运行的工况,也可以在MOS管的贴装位额外加装小型散热片进一步降低器件温度。板卡上的元件布局遵循强弱电分离的原则,控制信号的走线和功率输出的走线在板面上分区排布,信号回路远离大电流覆铜区域,避免大电流通断时的电磁干扰影响控制信号的稳定性。

  从安装边界来看,板卡整体的长宽尺寸适配多数小型设备的电控仓预留空间,输出端子的高度经过控制,安装后不会因为端子过高导致仓盖无法闭合,输入连接器的插拔方向和板卡平面平行,接线后线缆可以顺着板卡侧面排布,不会额外占用垂直方向的安装空间。设计时还考虑了现场接线的容错性,端子位的标识清晰,每个接线位对应的通道编号直接丝印在板面上,接线时不需要对照说明书就能快速完成回路对应,减少现场接线的错误率。板卡边缘做了圆角处理,没有尖锐的毛刺,安装操作时不会划伤操作人员的手部,也不会划破相邻线缆的绝缘层。

  在实际设备选型中,这类驱动模块常用来替代传统的中间继电器做直流负载的通断控制,相比电磁继电器,MOS管的开关速度更快,没有机械触点的磨损问题,长时间频繁通断的工况下使用寿命更长,也不会出现触点吸合、分断时的电弧问题,在有粉尘、易燃易爆气体的特殊工况下使用安全性更高。板卡的设计没有多余的冗余功能,所有元件都围绕功率驱动的核心需求排布,没有为了附加功能增加不必要的元件,既控制了板卡的整体成本,也减少了多余元件带来的故障点,提升了模块长期运行的可靠性。
