CA6140车床配套90度方形连接弯头法兰

　　在普通卧式车床的流体输送、润滑回路布设场景中，管路转向连接的可靠性直接影响整机运行稳定性，这款适配CA6140车床的90度弯头法兰，正是针对车床内部紧凑安装空间下的管路直角转向需求开发的连接构件。从实际安装场景来看，CA6140车床的主轴箱润滑管路、冷却系统分支管路在布设时，常遇到管路需要沿床身壁板直角转向的工况，常规的直法兰加外接弯头的组合，不仅会占用额外的安装空间，还会增加一个泄漏风险点，在车床长期运行产生的振动作用下，外接弯头的连接螺纹容易出现松动渗油问题，而这款一体化成型的弯头法兰，将90度流道与两端连接法兰整合为单一构件，直接省去了中间转接环节，大幅降低了管路连接的泄漏概率。

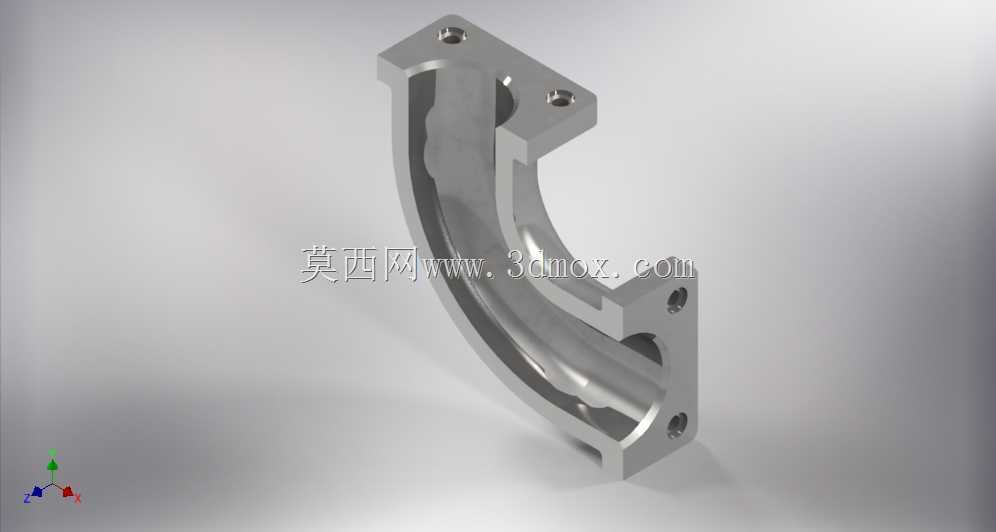

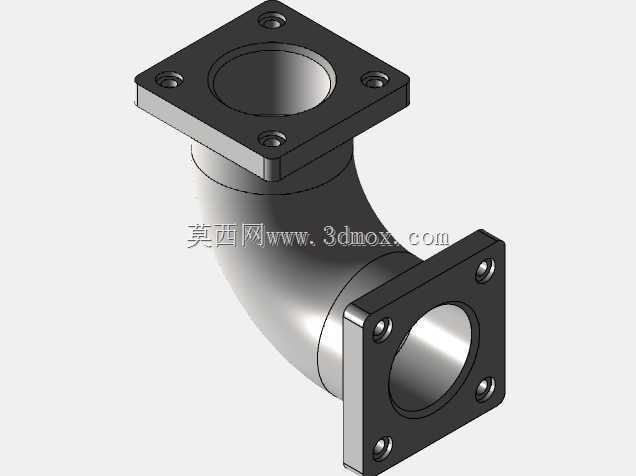

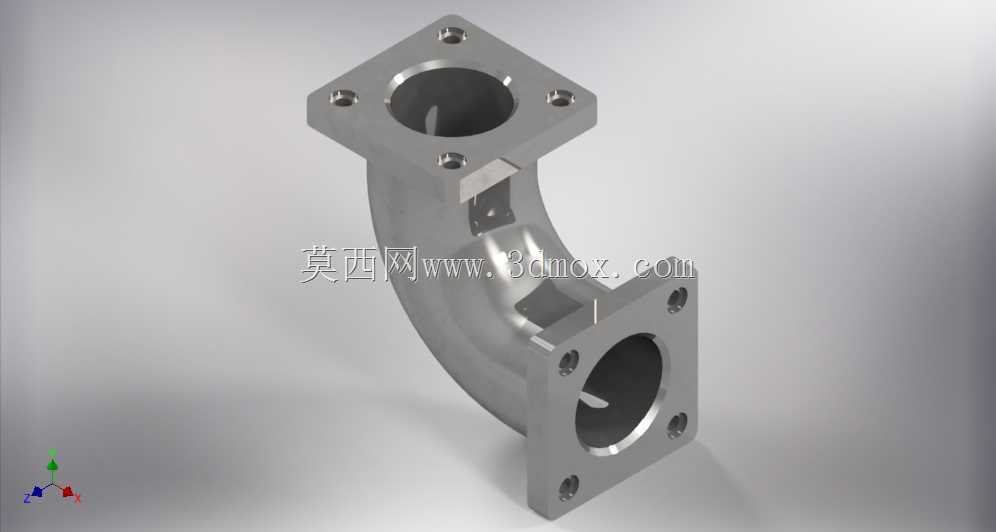

　　从功能特性上看，该弯头法兰两端均采用方形法兰安装面，每个法兰面均匀布置4个螺栓过孔，安装时可通过四个角的螺栓实现与对接管路法兰的均匀压紧，相比圆形法兰的两螺栓或三螺栓压紧结构，方形四螺栓的压紧力分布更均匀，密封面的受力一致性更好，能适配车床润滑系统0.2-0.6MPa的工作压力，也可满足冷却回路1MPa以内的输水工况。法兰密封面采用平面加工设计，可适配耐油橡胶垫片或紫铜垫片，在车床运行的油温变化区间内，密封性能不会出现明显衰减。弯头内部流道采用圆弧过渡设计，转角处的流道曲率经过优化，流体经过转角时的局部阻力系数比直角弯头降低30%左右，能减少润滑油或冷却液在转向处的压力损失，避免润滑管路因局部阻力过大出现末端供油不足的问题，也能减少冷却回路中切削液的流动紊流，降低管路振动传导到床身的幅度。

　　设计思路上，这款构件充分考虑了CA6140车床的内部安装边界，弯头的弯曲半径控制在流道通径的1.5倍，既保证了流道的顺畅过渡，又不会因为弯曲半径过大导致构件整体尺寸超出车床壁板与管路之间的预留间隙。两端方形法兰的外轮廓尺寸与CA6140原车配套的管路法兰尺寸完全匹配，螺栓过孔的位置度公差控制在0.1mm以内，安装时无需对原车法兰进行二次加工，可直接替换原有故障的弯头连接件，也可在车床管路改造时直接选用。构件的壁厚经过强度校核，在满足1.5倍额定工作压力的强度要求下，尽可能缩减了非受力区域的壁厚，整体重量控制在合理区间，不会对管路支撑结构造成额外的负载。法兰面的螺栓过孔采用沉孔设计，螺栓安装后头部不会突出法兰表面，避免了车床运行过程中周边运动部件与螺栓头部发生刮碰的风险，这一细节设计在紧凑的车床内部安装场景中尤为实用，很多通用弯头法兰因为没有考虑沉孔设计，安装后螺栓突出，在后续的设备维护中容易被工具勾挂，甚至会干涉邻近的齿轮、皮带等运动部件。

　　从安装边界来看，该弯头法兰的两个法兰面分别处于垂直的两个空间平面上，安装时其中一个法兰面贴合床身壁板上的管路对接面，另一个法兰面朝向垂直于壁板的管路延伸方向，整体安装后突出壁板的距离不超过流道通径的2倍，完全适配CA6140车床主轴箱侧面、溜板箱后方的狭窄安装空间。法兰端面的粗糙度达到Ra3.2，能保证密封垫片在压紧后充分填充端面的微观不平度，避免出现微观渗漏通道。构件的边角处均做了R2的圆角过渡，没有尖锐的加工棱角，安装维护时不会划伤操作人员的手部，也不会刮破周边的管线防护层。在实际选型应用中，这款弯头法兰除了适配CA6140车床的润滑、冷却系统外，也可用于同类型普通卧式车床的管路改造，只要对接法兰的安装尺寸、通径参数匹配，就能实现可靠的直角管路连接，相比采用焊接式弯头，这种法兰连接的结构在后期维护时拆卸更方便，不需要进行切割、焊接作业，能大幅缩短设备维护的停机时间。
