ABBMS116曼努埃尔电机起动器三维结构模型

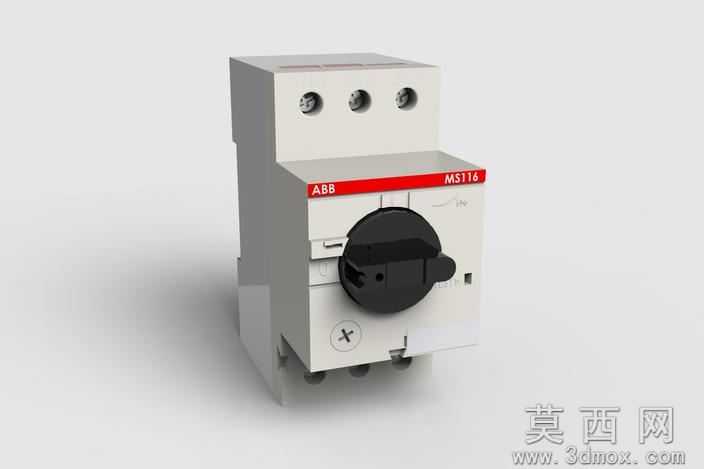

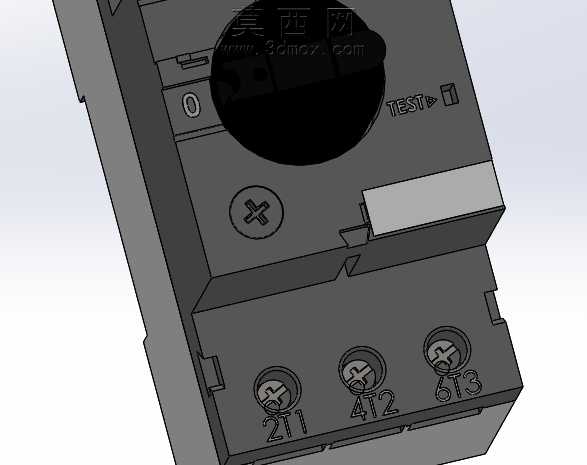

本模型为ABBMS116曼努埃尔电机起动器的三维数字化模型，建模过程严格参照实物的外观尺寸与结构比例完成，整体还原度较高。建模阶段以SolidWorks为核心工具，采用自底向上的建模思路，先拆分起动器的各个功能模块，包括顶部操作旋钮模块、主体壳体模块、下端接线端子模块、功能标识区域等，分别完成各部件的特征建模后再进行整体装配，保证各部件的装配间隙与实际产品一致。材质设置上，针对起动器不同部件的材质特性做了区分：主体外壳采用哑光深灰工程塑料材质，调整了材质的粗糙度与漫反射参数，还原工业塑料的磨砂质感；接线端子的紧固螺丝采用金属镀锌材质，添加了轻微的金属反光与倒角细节，还原金属紧固件的真实质感；顶部操作旋钮采用黑色哑光塑料材质，与主体外壳做了细微的质感区分，突出操作部件的视觉辨识度；功能标识区域采用蚀刻文字的呈现方式，将TEST测试标识、0档位标识、2T1/4T2/6T3接线端子标识准确还原在对应位置，文字的大小、位置与实物保持一致。结构设计上，完整还原了起动器的外部结构特征：顶部圆形操作旋钮的卡位结构、壳体侧面的卡扣装配结构、下端三个接线端子的排布结构、壳体表面的十字螺丝固定位都做了精细化建模，没有遗漏关键的外部结构细节。渲染阶段采用工作室环境光，搭配柔和的补光消除模型表面的死黑区域，多角度展示起动器的正面结构与细节特征，既可以用于电气设计场景的元件排布参考，也可作为工业电气类产品展示、教学演示的数字化素材，模型的结构比例准确，细节表现到位，能够清晰呈现该款电机起动器的外部造型与结构特征。
