DF励磁机机械结构三维设计作品

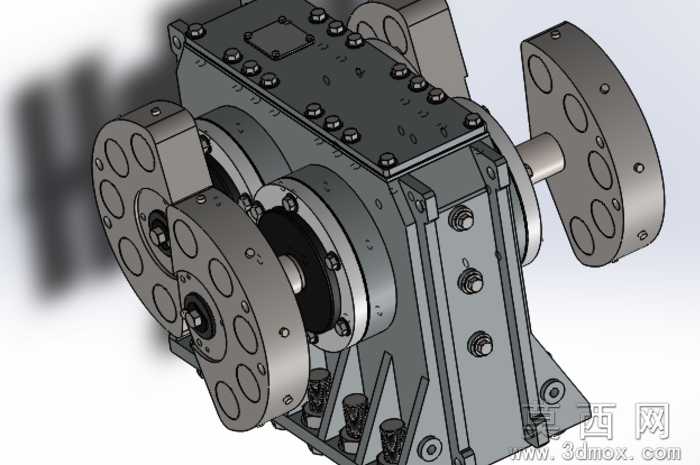

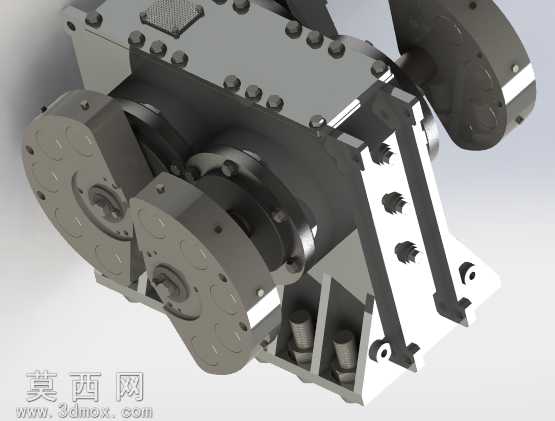

本作品为DF励磁机的完整三维结构设计，建模过程严格遵循机械设计规范，先从核心功能部件入手搭建整体装配框架，逐一完成转子组件、定子基座、端盖连接结构、传动输出轴等核心零件的参数化建模，每一处连接孔位、螺栓排布、轴承安装位都按照实际工业励磁机的装配公差要求设定尺寸，保证各零件间的装配约束完全符合实际机械配合逻辑，可实现虚拟环境下的装配干涉检查与运动仿真验证。渲染阶段采用工业机械常用的金属材质体系，对铸钢材质的机座部分赋予哑光深灰金属质感，还原铸件表面细微的磨砂肌理，对加工面、传动轴、连接螺栓等精加工部件赋予亮面金属材质，通过调整材质粗糙度、反射参数区分不同加工工艺的表面特征，对密封垫片、绝缘组件等非金属部件赋予对应的工程塑料、橡胶材质属性，让整体模型的视觉呈现贴近真实工业设备的质感。结构设计上充分考虑励磁机的实际运行需求，机座采用加强筋布局提升整体刚性，端盖与机座的连接采用均匀排布的内六角螺栓实现可靠紧固，输出轴端设置对应的轴承安装位与密封结构，两侧的传动轮组件与转子轴实现同轴配合，内部的励磁绕组安装空间预留充足，同时兼顾了设备日常维护的拆装便利性，各部件的拆分逻辑完全符合实际设备的检修流程。设计过程中参考了主流工业励磁机的成熟结构方案，在保证功能完整性的前提下优化了部件的排布逻辑，减少了不必要的冗余结构，整体模型的装配层级清晰，零件命名规范，可直接用于机械结构教学、设备方案展示、虚拟装配实训等场景，通过三维建模的方式完整还原了励磁机从外部机壳到内部核心传动、安装结构的全部细节，每一处倒角、圆角、退刀槽等工艺细节都做了完整还原，避免了建模过程中常见的工艺缺失问题，让模型既具备外观展示性，也具备足够的工程参考价值。
