丰田GR雅力士2022款CFD仿真车体模型

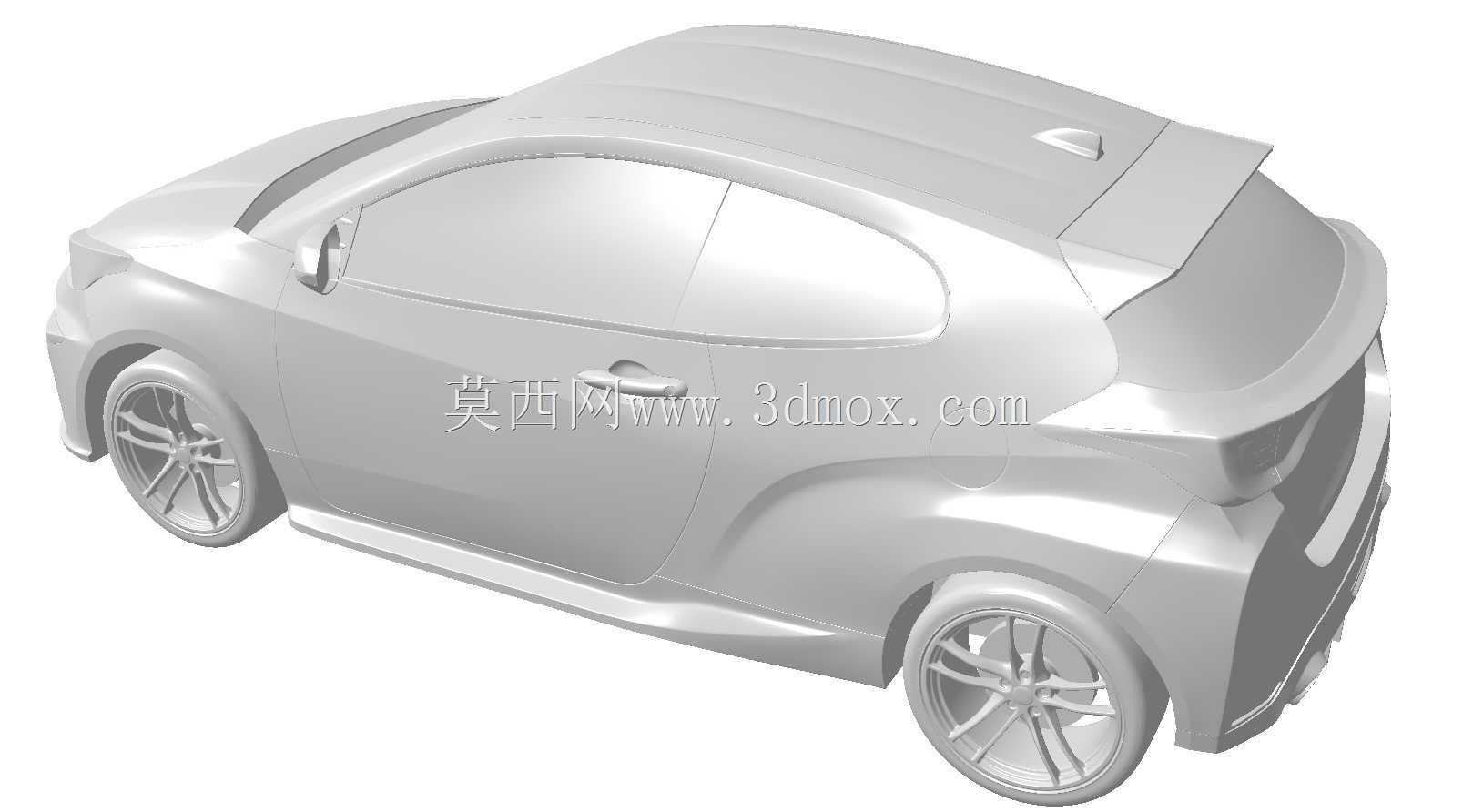

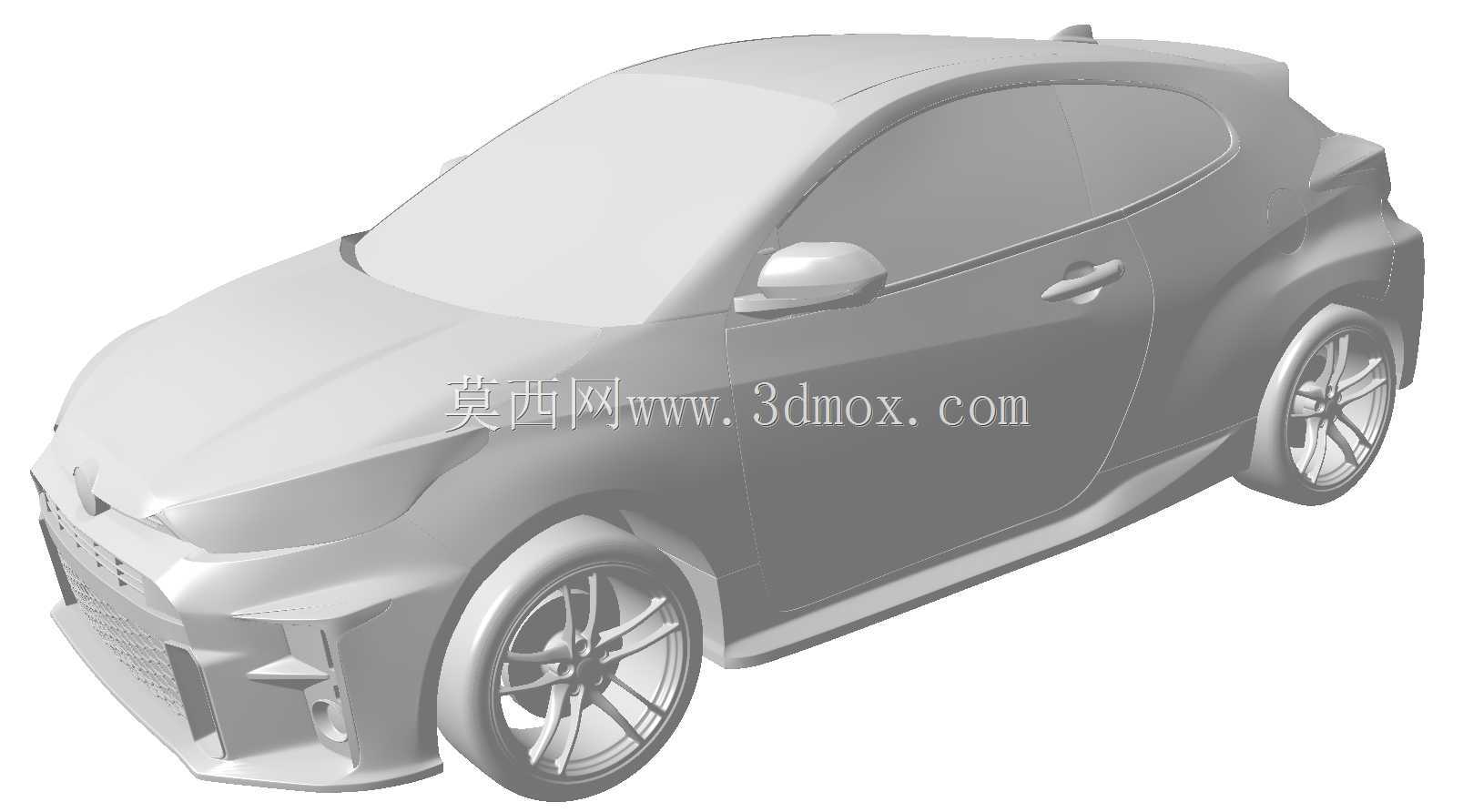

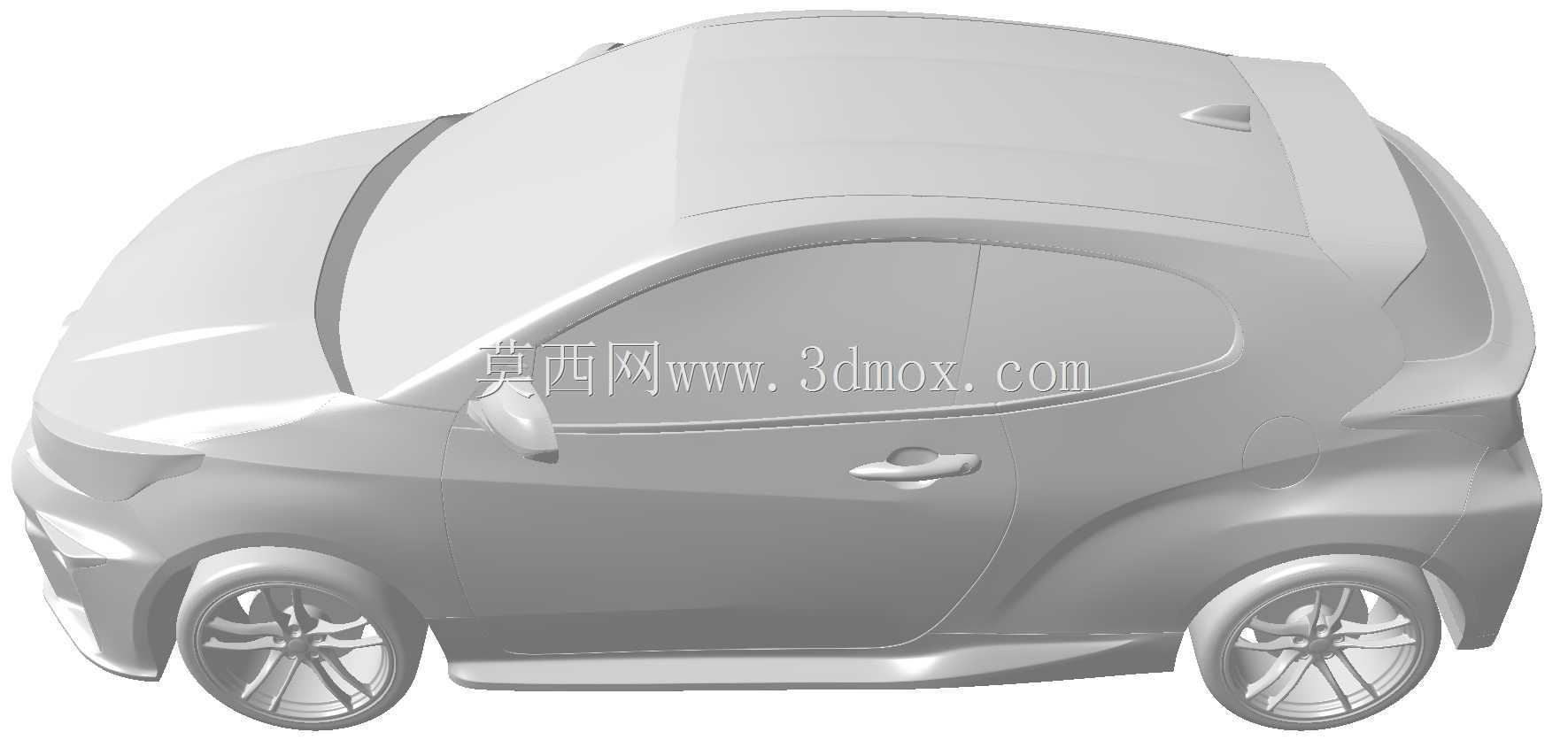

　　该模型针对丰田GR雅力士2022款车型做了全封闭实体化处理，完全剔除了原车内饰、底盘管线、悬挂活动件等非外表面结构，所有外覆盖件之间的拼接缝隙做了连续面封补，轮拱与轮胎的衔接区域做了平滑过渡处理，不存在破面、重叠面、非流形边等会导致CFD网格划分失败的几何缺陷，可直接导入前处理软件进行面网格重构。从实际工程应用场景来看，这类实体车体模型主要服务于整车空气动力学开发阶段的流场仿真计算，可覆盖从1:1实车风洞对标到缩比模型风洞试验的全流程仿真需求，也可直接导出STL格式用于3D打印制作风洞试验缩比样件，或是作为整车外观改装设计的基础基准模型。模型的外形尺寸完全对标量产车型的外廓边界，整车长度控制在3995mm、宽度1805mm、

　　高度1455mm，轴距2560mm，轮距前后分别为1530mm、1555mm，所有外表面的曲率连续度达到G2级别，前保险杠的进气格栅开口、前唇扰流结构、侧裙导流槽、车顶尾部的扰流尾翼、后扩散器的导流鳍片都做了精准还原，没有做过度的几何简化，能够真实反映原车的外流场流动特性。在设计思路上，建模阶段优先保证外表面的几何精度，对车标、门把手、雨刮器等细小凸起结构做了保留但做了圆角过渡处理，避免出现过小的几何特征导致网格划分时出现极小尺寸单元，大幅提升网格生成效率与计算稳定性；车身底部做了完全平整化处理，符合CFD仿真中对车体底部流场计算的常规简化要求，同时保留了前轮扰流板、底盘中部导流槽、后扩散器的核心导流结构，

　　不会影响底部流场的计算精度。针对3D打印场景，模型做了完全防水的实体化处理，所有面的法向统一朝外，不存在反向面、内部游离面等问题，壁厚均匀性满足FDM、SLA等主流3D打印工艺的要求，打印时无需额外做壁厚修复，可直接切片生成打印路径，打印完成的缩比模型可用于风洞烟流试验、整车外观展示、改装方案验证等场景。对于CAD导入场景，模型可输出IGS、STEP等通用中间格式，导入到各类三维CAD软件中不会出现几何丢失、面破碎等问题，可作为整车总布置设计的外廓基准，用于校核改装件的安装边界，比如前铲加装、侧裙改装、尾翼选型时，可直接在该模型基础上做装配干涉检查，无需重新扫描实车获取外表面数据。在空气动力学仿真应用中，

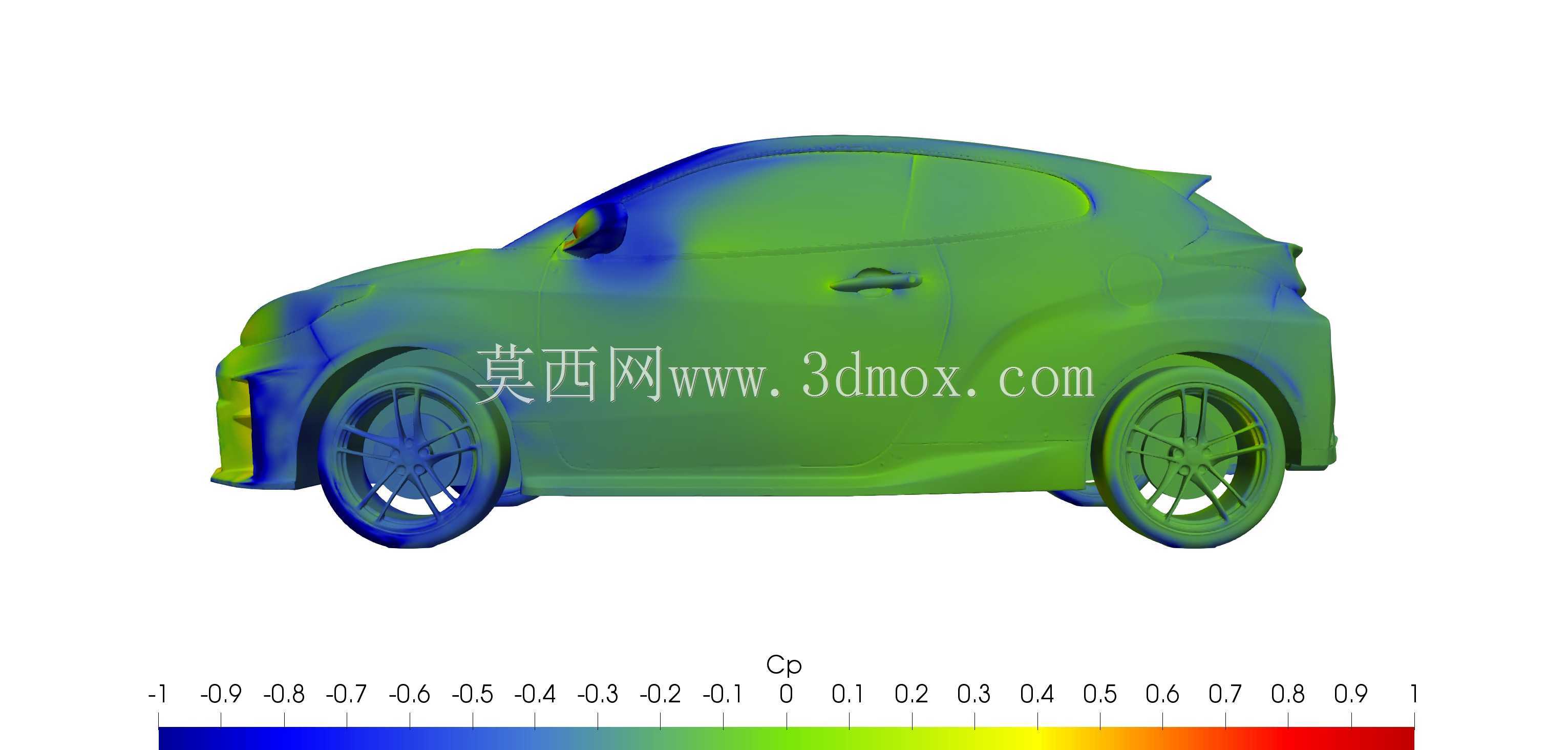

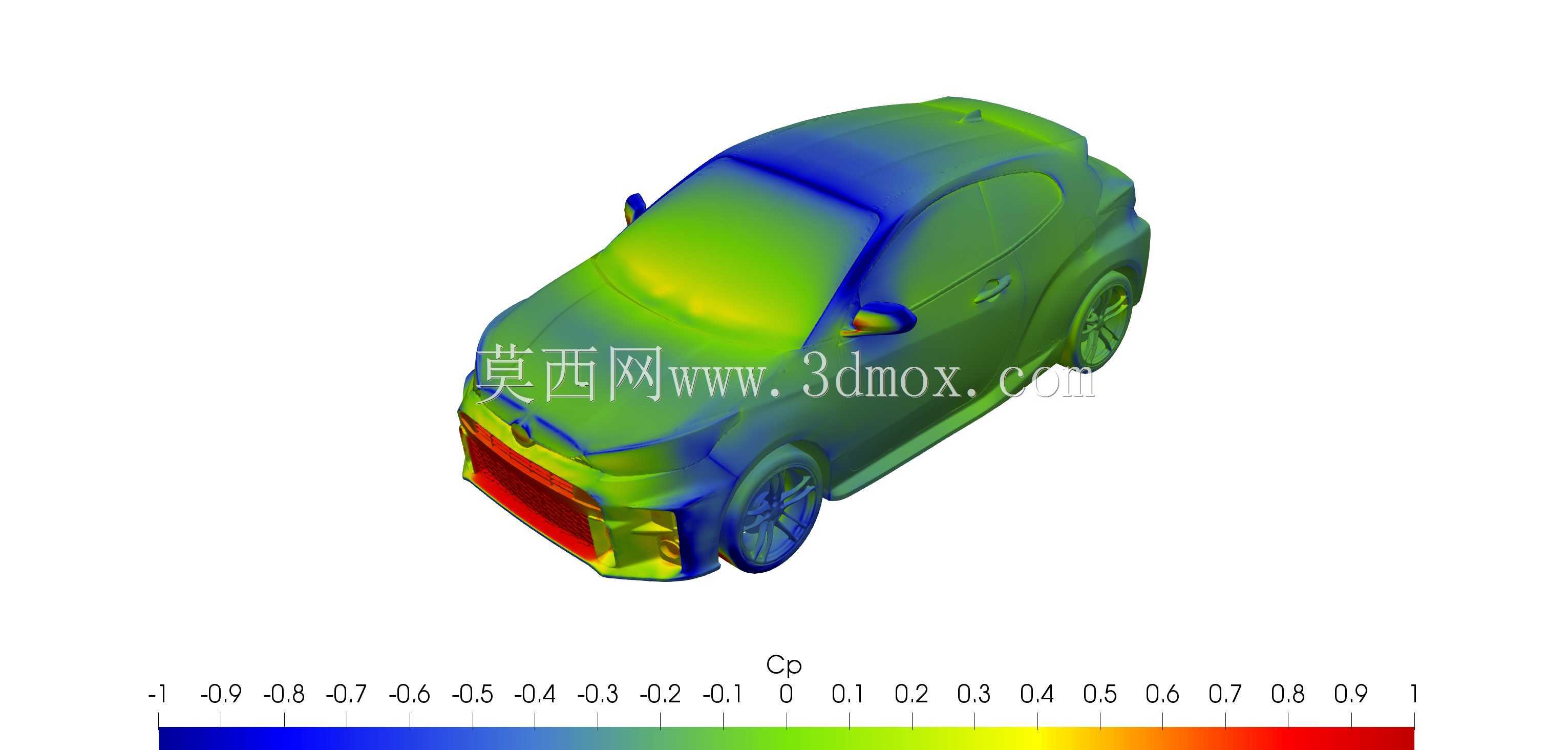

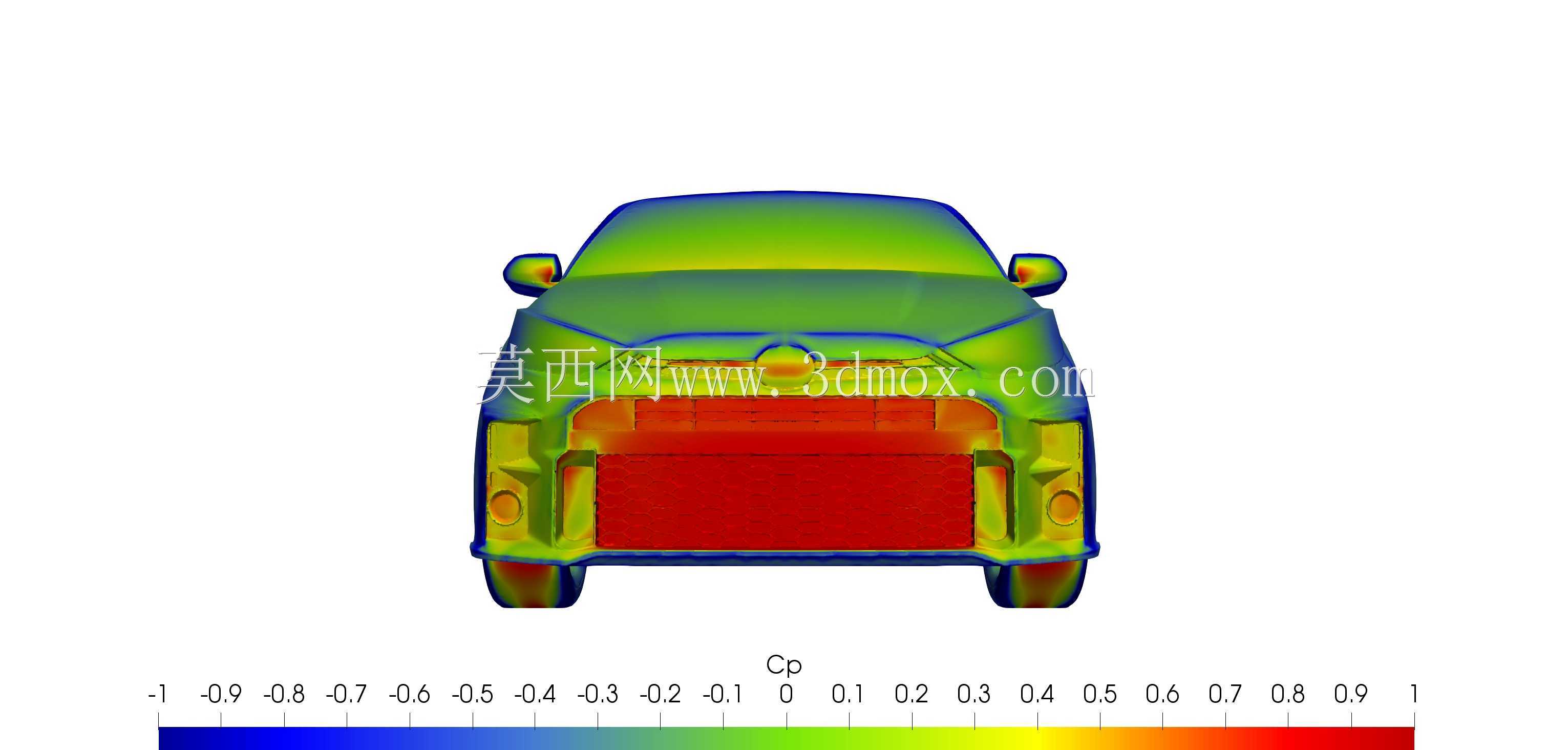

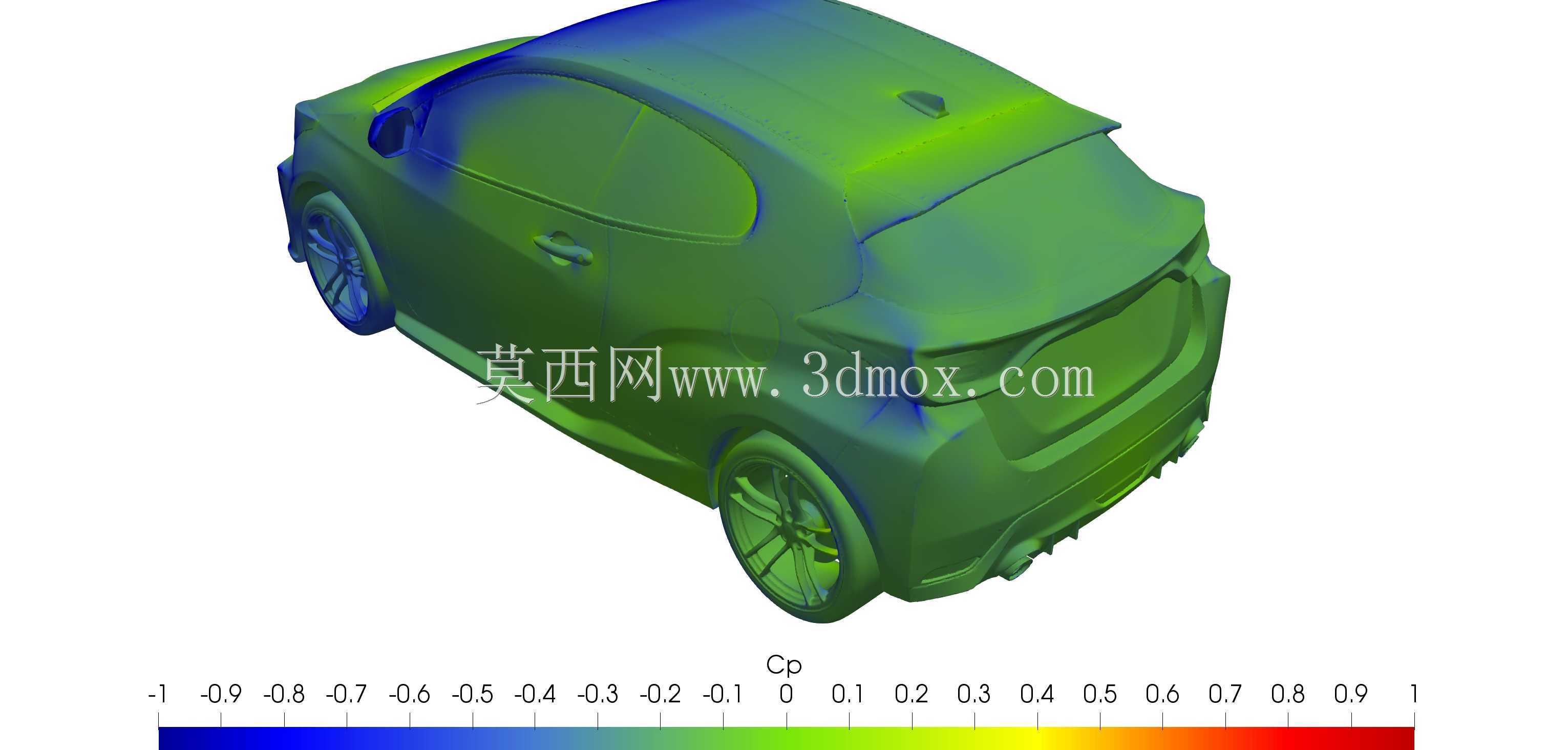

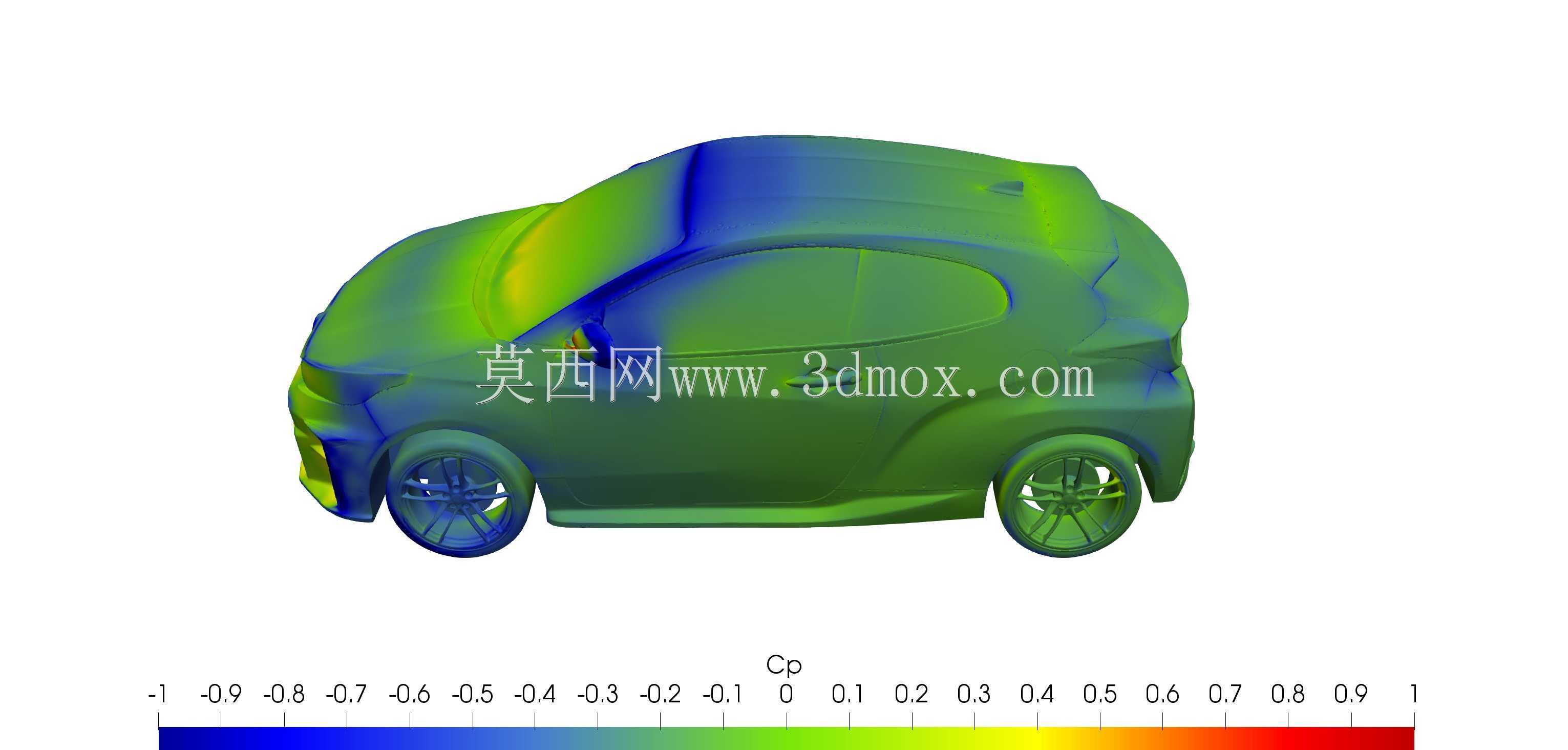

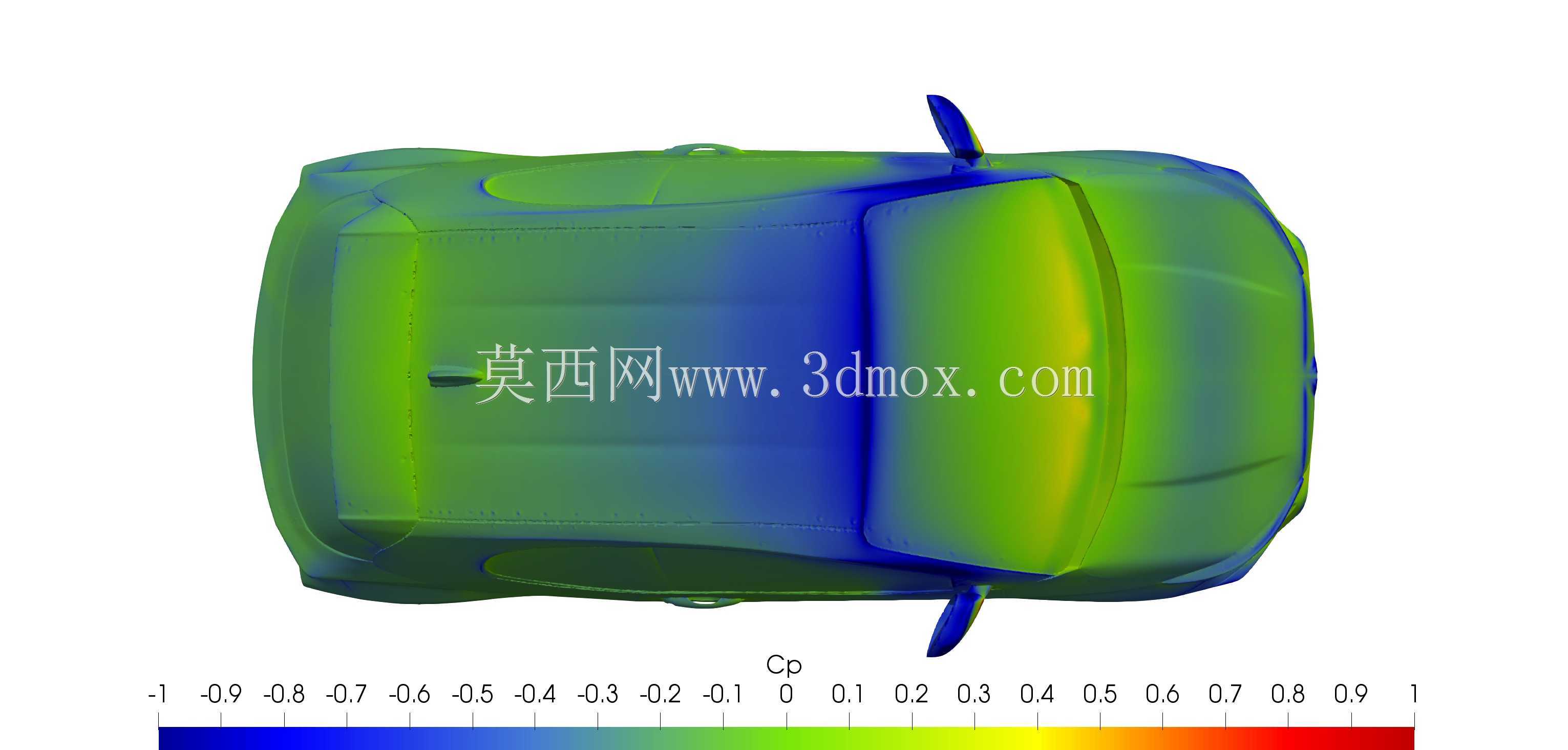

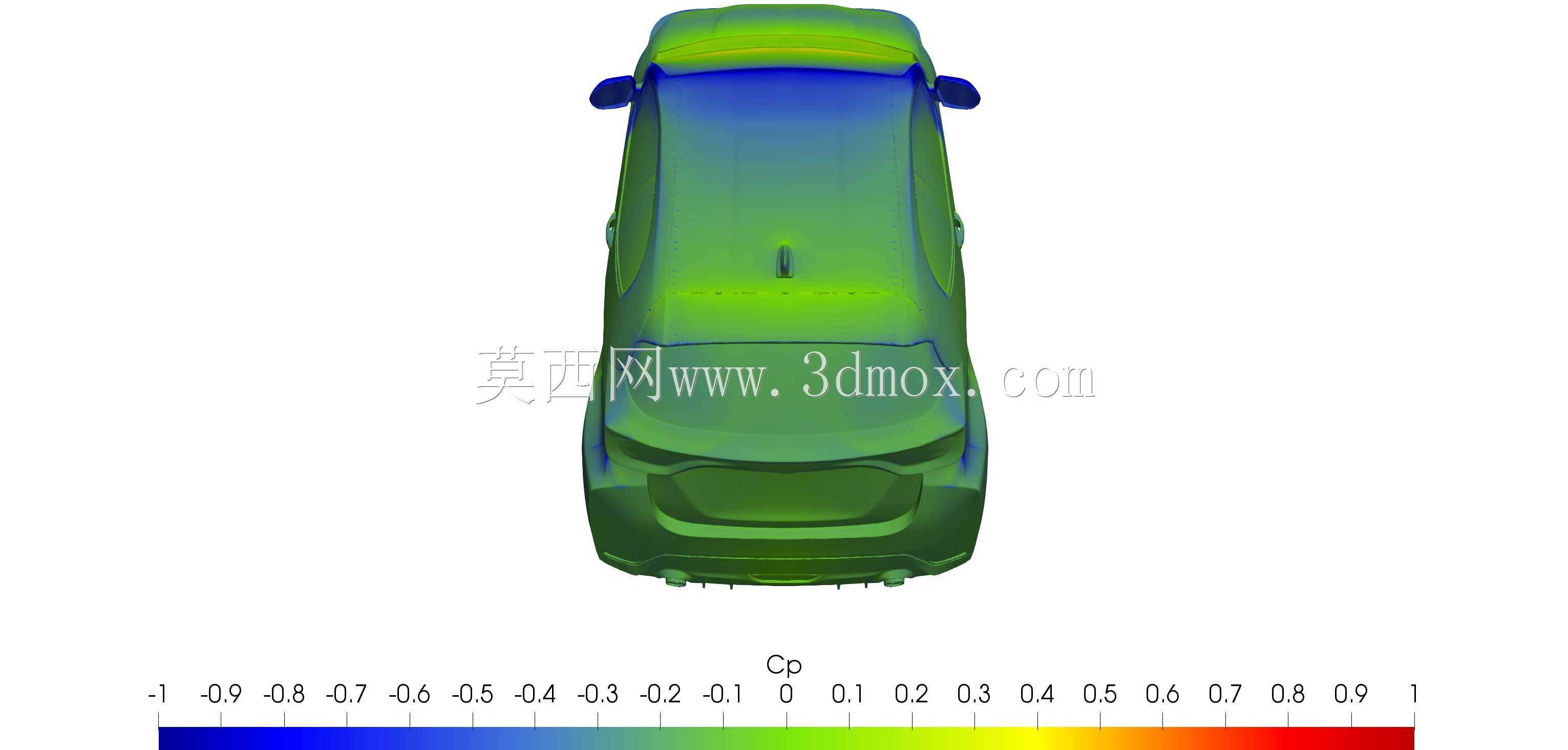

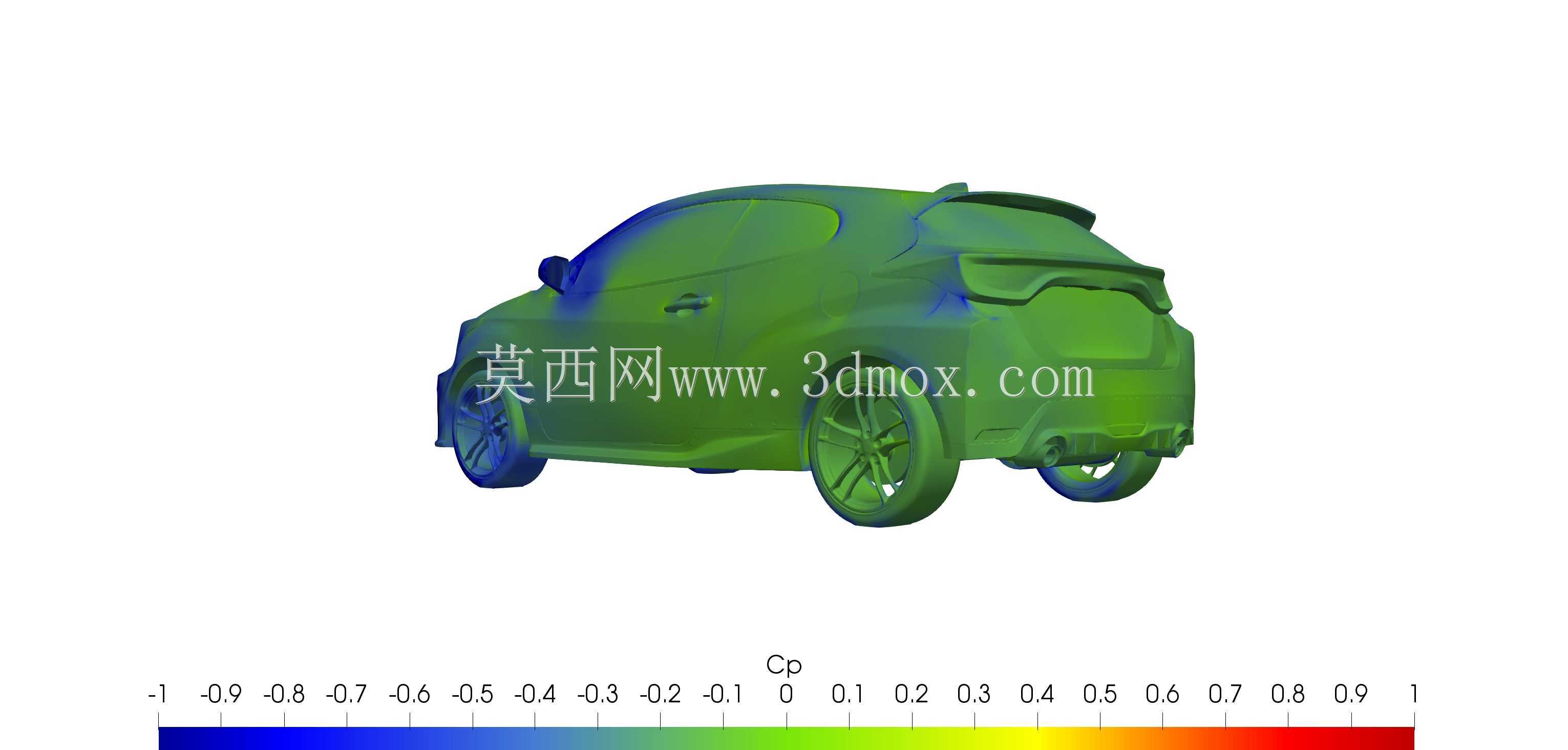

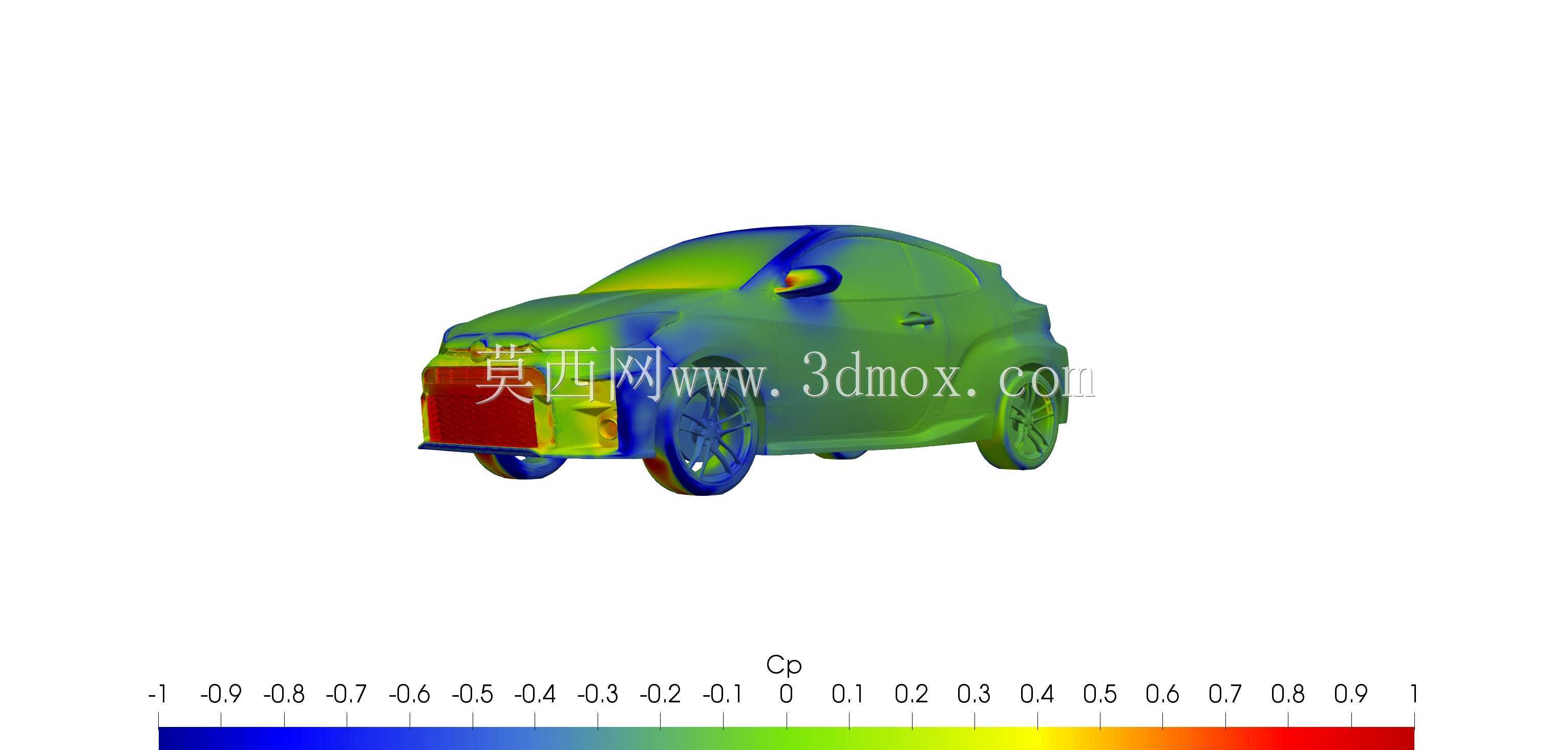

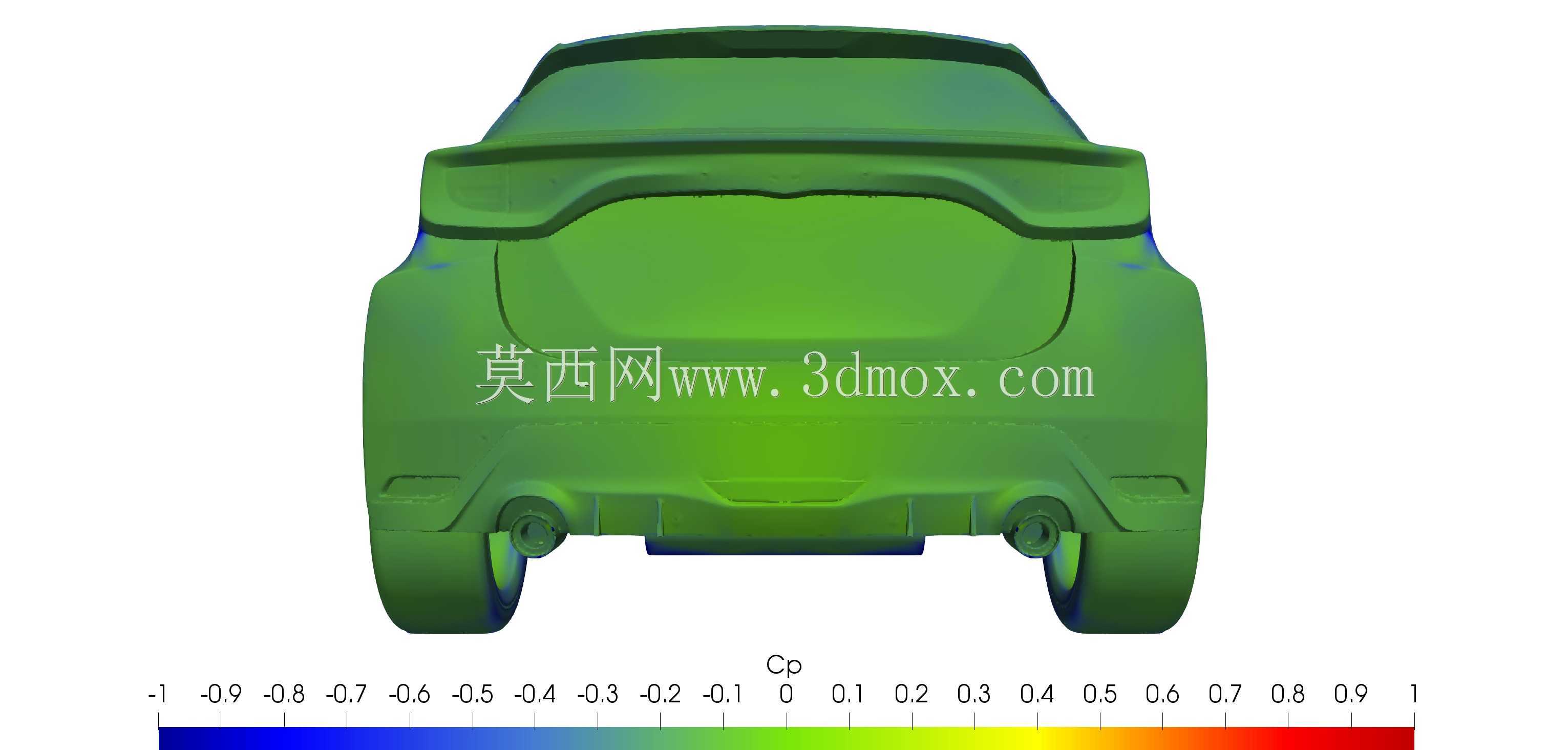

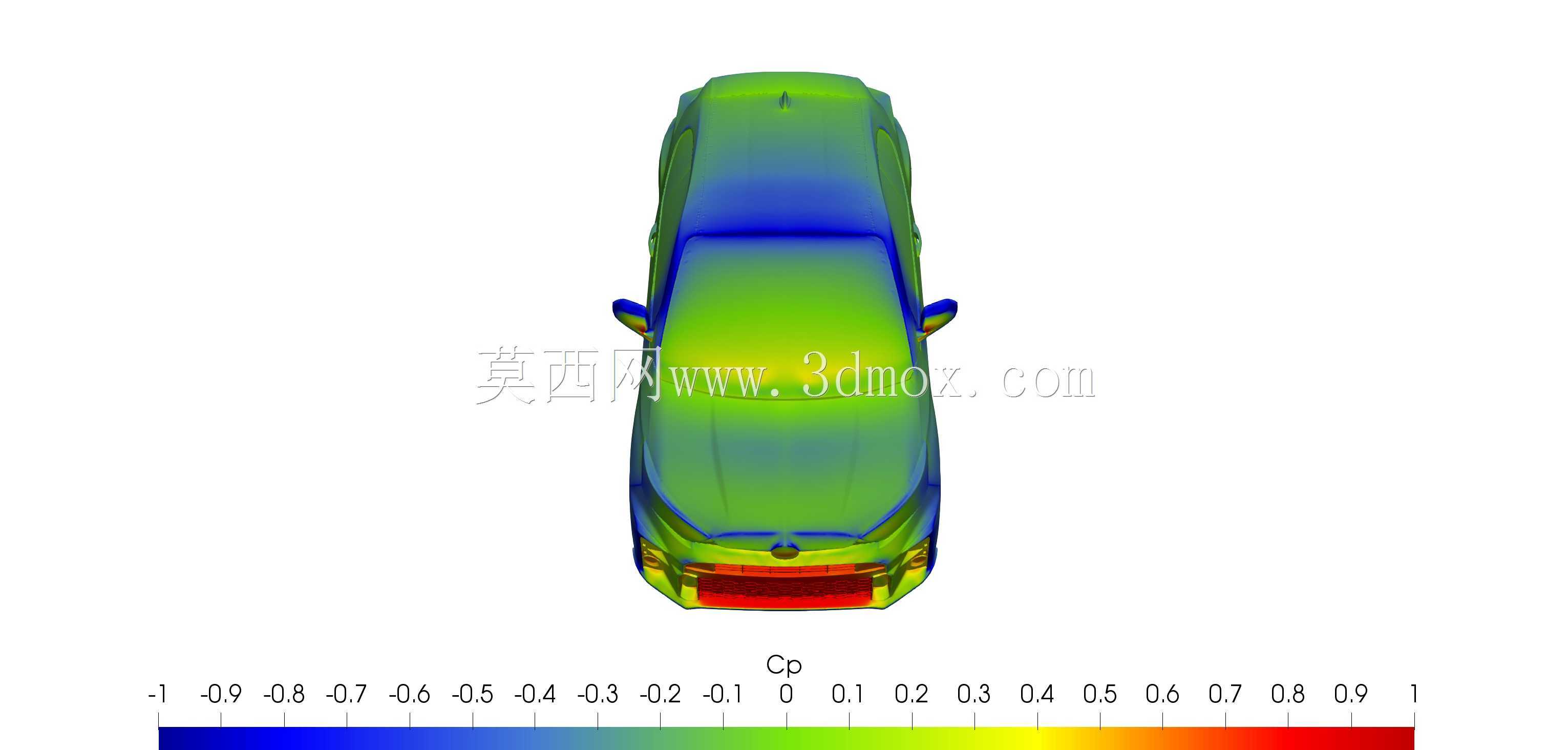

　　模型的表面压力系数分布可直接与实车风洞试验数据做对标，前保险杠正碰区域的正压区、A柱两侧的负压分离区、车顶的气流加速区、尾部的涡流区都能通过仿真得到准确还原，可用于评估不同改装方案对整车风阻系数、下压力的影响，比如调整前唇角度、尾翼攻角、扩散器导流片角度时，可通过该模型快速完成多方案的仿真对比，大幅缩短改装方案的开发周期。模型的轮胎部分做了固定接地处理，轮胎与地面的接触区域做了平滑过渡，避免仿真时出现地面与轮胎之间的间隙导致流场计算异常，轮拱内部的空间做了封闭处理，符合常规整车外流场仿真的建模规范，无需用户额外做轮拱区域的几何修复。
