雷诺车型适配怠速空气控制阀结构

　　这款怠速空气控制阀的结构设计，核心围绕汽油机怠速工况的进气旁通调节需求展开，适配雷诺拉古那、Megane系列车型以及部分俄系VAZ平台车型的进气系统布局。从实际装车场景来看，该阀布置在节气门体的旁通气道上，不参与节气门大开度时的主进气通路流量分配，仅在节气门处于全关的怠速工况下，通过内部步进电机带动阀芯升降，改变旁通气道的流通截面积，从而精准控制绕过节气门的空气流量，匹配ECU的怠速喷油策略，维持发动机怠速转速稳定，覆盖冷启动高怠速暖机、怠速负载波动（比如开启空调、挂入动力挡、转向助力加载）时的进气补偿需求。

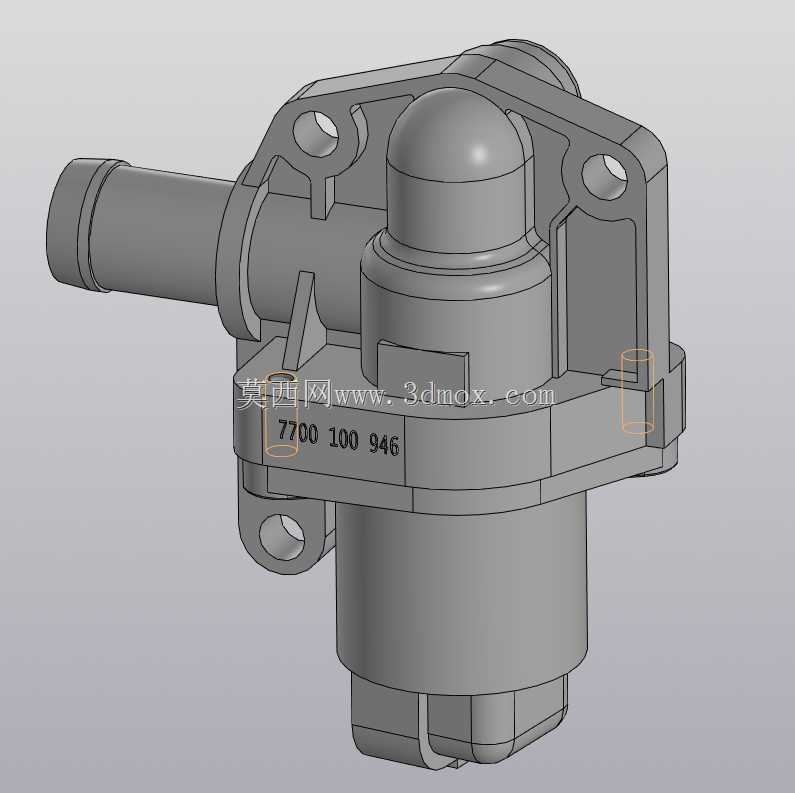

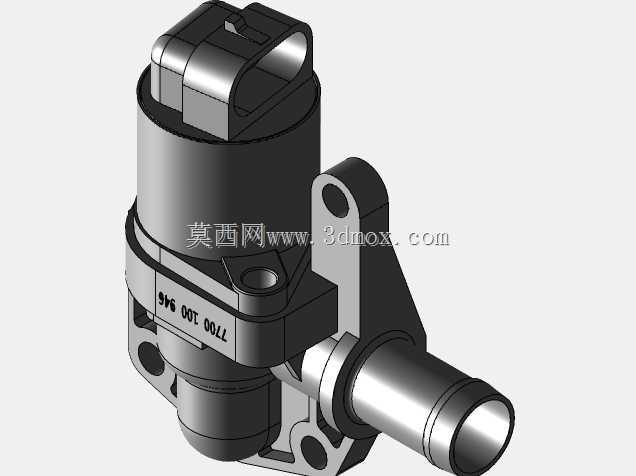

　　从结构设计逻辑来看，整体采用集成式壳体布局，上部为步进电机的安装容腔与电气接插端，侧部伸出的圆柱形接口为旁通进气的连接端，通过卡箍或橡胶软管与节气门上游的进气侧连通，下部的法兰安装面带有三个对称布置的螺栓过孔，可直接贴合固定在节气门体或进气歧管的对应安装座上，安装面预设密封胶圈的嵌合槽，避免进气泄漏导致的怠速控制失准。壳体侧面铸印的零件号7700100946为原厂配套的标识位，建模时完整保留了该特征，方便做零部件BOM匹配与装配校验。

　　在安装边界的尺寸把控上，建模时严格参照实物的装配空间做了干涉校验：侧部进气接口的外径、插入深度匹配常规内径16mm的汽车进气橡胶软管，法兰面的三个安装孔孔距与节气门体的对应螺纹孔位置完全对齐，安装后整体突出安装面的高度控制在65mm以内，不会与周边的进气歧管支架、线束接插件、冷却水管路产生空间干涉，即使是后期做民用车型的ITB独立节气门改装（比如对应本田思域6代的进气改装场景），也可以通过适配转接板将该阀固定在独立节气门的公共旁通气路上，实现改装后的怠速稳定控制，解决了VAZ原厂步进电机行程与流通特性不匹配、无法直接适配改装进气系统的问题。

　　从功能特性的细节设计来看，阀芯采用锥面调节结构，相比平端面阀芯拥有更线性的流量调节曲线，在小开度区间的流量控制精度更高，可避免怠速转速出现上下波动的游车现象；电机与阀腔之间设置了密封隔层，防止进气中的灰尘、油气进入电机内部造成步进电机卡滞，延长部件的实际使用寿命；壳体上部的 rounded 端盖结构既做了电气部分的防护，也避免了安装时尖锐棱角割伤周边线束的风险。建模过程中对所有的安装孔位、接口尺寸、配合面公差都做了参数化处理，后续如果需要适配其他车型的安装布局，可直接调整对应参数快速生成适配版本，不需要重新搭建整体结构，对于做进气系统改装设计、原厂零部件逆向建模、汽车维修教学演示的从业者来说，该模型可直接用于装配干涉校验、3D打印适配转接件、原理演示动画制作等场景，不需要额外做结构特征的补全修正。
