HAMMAMTSU EM光电检测安装模组结构

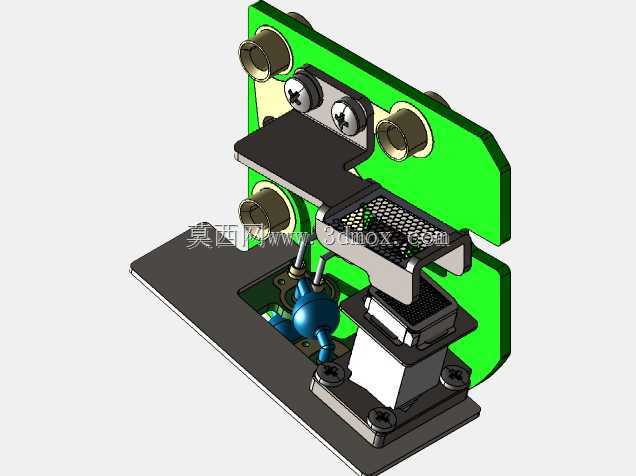

　　这套安装模组的核心适配场景是工业自动化产线的光电检测工位，主要用于固定滨松系列光电探测元件，完成工件到位检测、尺寸甄别、表面缺陷识别这类需要高精度光信号采集的工序，常见于3C电子零部件加工、精密五金冲压、小型注塑件分拣这类对检测工位安装稳定性要求较高的生产线段。从结构组成来看，整套组件分为立式安装背板、水平承载平台、探测元件固定座、光路防护结构四个核心部分，立式背板采用L型弯折的钣金结构，背板上预留了四个带衬套的安装过孔，孔位间距按照工业标准铝型材安装槽距设计，可直接固定在40系列或30系列工业铝型材搭建的设备机架上，不需要额外加工转接板，能大幅减少现场安装的配做工作量。水平承载平台通过两颗十字盘头螺钉固定在背板中部的凸台上，

　　平台表面做了发黑防锈处理，平面度控制在0.02mm以内，保证上方安装的防护网罩不会出现倾斜偏移，避免外界杂散光进入探测区域影响信号采集精度。探测元件固定座设计在平台下方的镂空区域，采用沉头螺钉从平台底部反向锁紧，固定座内部预留了探测元件的走线槽，线缆可以顺着背板内侧的走线空间引出到设备电控柜，不会和产线上移动的工件、机械手结构发生剐蹭。光路防护结构分为上下两层金属网罩，网罩采用0.5mm厚的不锈钢板蚀刻成型，网孔直径1mm，既可以阻挡生产过程中产生的切屑、粉尘落到探测元件表面，又不会遮挡检测光路，网罩和平台之间采用卡扣式连接，日常维护时不需要拆卸螺钉就可以直接取下网罩清洁探测头表面。设计过程中重点考虑了安装的容错空间，

　　背板上的安装过孔做了1mm的间隙余量，现场安装时可以根据实际光路需求上下微调整套模组的高度，调整范围可达15mm，不需要重新打孔就能适配不同高度的检测工件。整套结构的安装边界控制得非常紧凑，整体宽度不超过120mm，深度不超过100mm，高度不超过150mm，不会占用过多产线安装空间，即使在排布密集的多工位检测段也能顺利安装。结构件之间的连接全部采用标准M3、M4规格的内六角或十字螺钉，没有特殊定制的紧固件，后期维护更换配件时可以直接采购标准件，不需要单独开模加工。探测元件的安装位做了定位凸台，元件装入后不需要反复调整位置就能保证光轴和检测面垂直，减少现场调试的校准时间，凸台周围预留了0.3mm的涂胶槽，

　　如果是在振动较大的冲压设备旁安装，可以在槽内填充硅橡胶进一步固定元件，避免长期振动导致元件位置偏移。背板和平台的连接位置设计了定位销孔，装配时先打入定位销再锁紧螺钉，能保证批量生产时每套模组的安装尺寸一致性，互换性可以控制在0.05mm以内，产线上的模组出现故障时可以直接整体更换，不需要重新校准光路，大幅缩短设备停机维护的时间。考虑到工业现场可能存在的切削液、润滑油飞溅情况，所有金属结构件都做了相应的表面处理，钢制件做发黑镀镍处理，铝制件做阳极氧化处理，长期在潮湿多油的环境下使用也不会出现锈蚀掉漆的问题，网罩的不锈钢材质可以耐受常见的工业清洗剂擦拭，日常清洁保养不会造成表面腐蚀。
