蒸汽机车低压缸鼓风机连接烟囱排气管结构

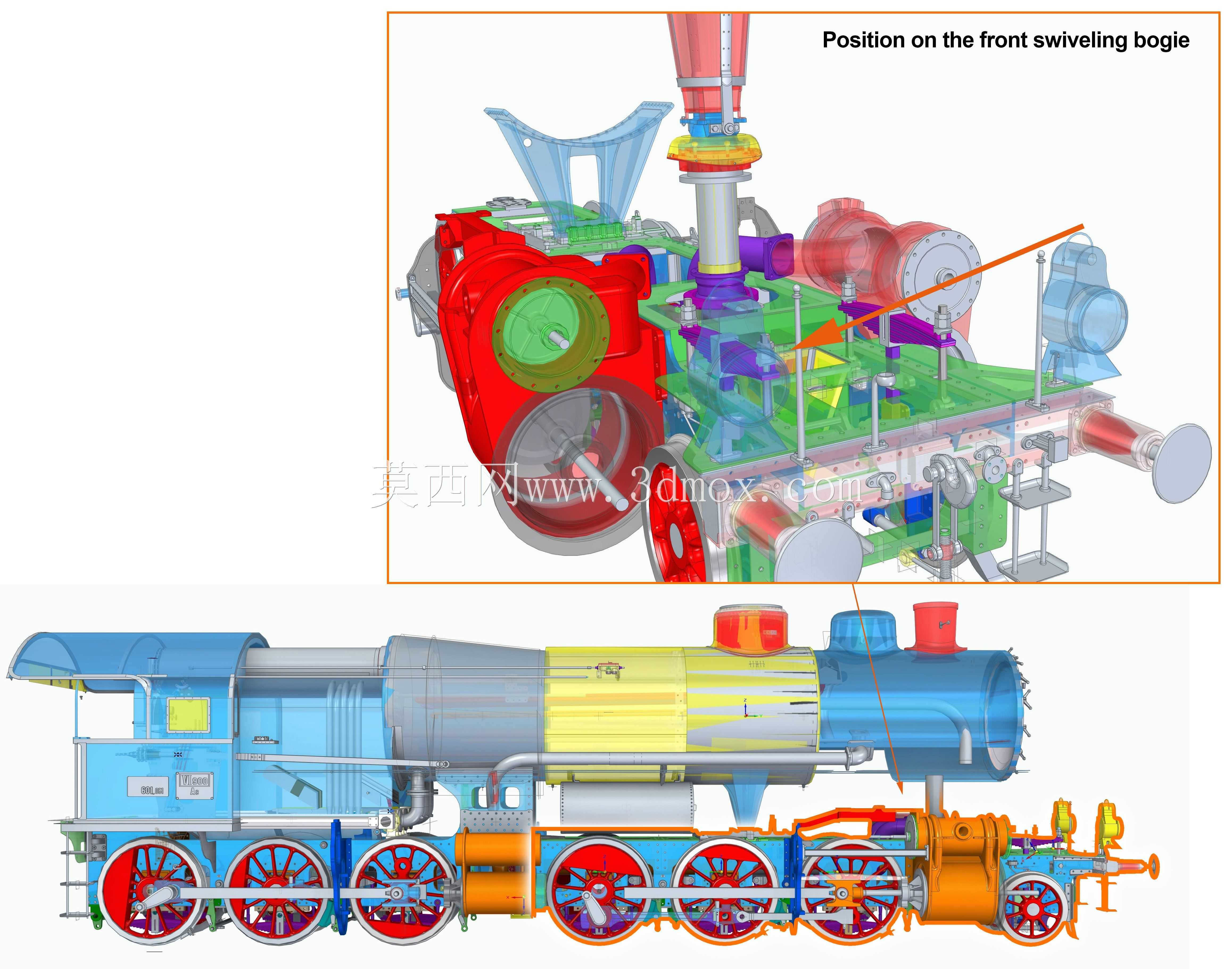

　　这款管路部件主要应用于MÁV 601型蒸汽机车的排气系统中，承担着连通低压气缸与鼓风机、将做功后的乏汽沿烟囱通路导出的核心作用，是蒸汽机车走行部气路系统里不可或缺的连接构件。在蒸汽机车的实际运行工况里，低压缸排出的乏汽需要经过该管路汇入鼓风机侧的气流通道，一方面配合鼓风机完成炉膛送风的引射作用，利用乏汽的流速带动炉内通风，保障燃煤燃烧的氧气供给，另一方面将多余的废气沿烟囱向上排出，避免缸体积压背压影响活塞做功效率。

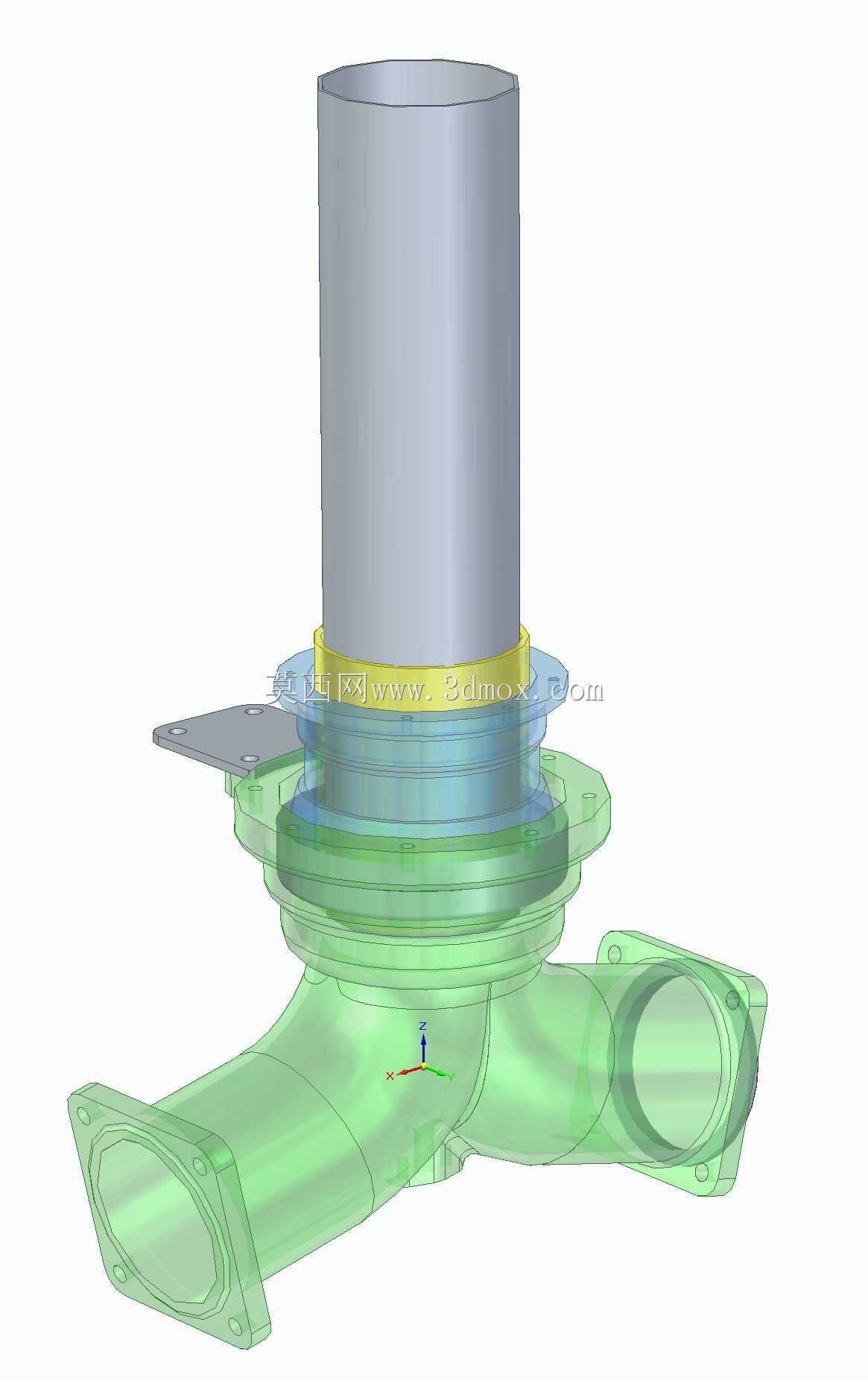

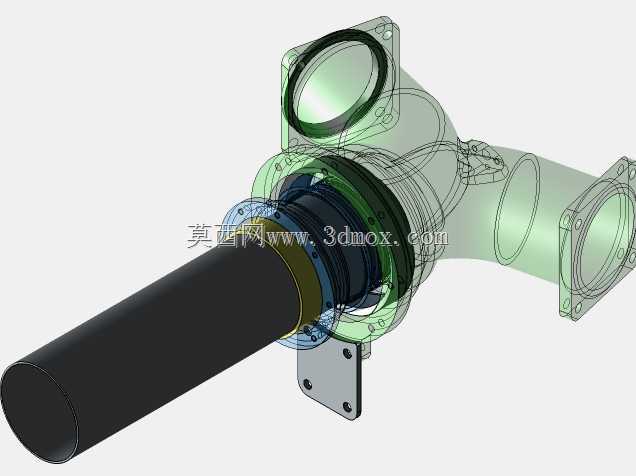

　　从结构设计来看，该部件采用三通式的流道布局，竖直向上的圆柱段为烟囱对接端，直径匹配机车烟囱的下端安装口径，端面设置环形密封槽，可嵌入耐高温石棉密封垫，与烟囱下段通过抱箍压紧实现密封，避免高温乏汽泄漏影响舱内部件。水平方向的两个接口分别对接低压缸排气口与鼓风机进风侧，两个接口均采用带安装孔的法兰结构，法兰面的平面度公差控制在0.1mm以内，安装孔位的位置度偏差不超过0.05mm，能够直接与对应部件的法兰端面贴合，通过螺栓紧固完成装配，无需额外加工适配转接件。

　　管路主体的流道设计充分考虑了蒸汽流体的阻力特性，三通交汇处采用大圆弧过渡结构，避免直角转弯造成的气流紊流与压损，经流道仿真验证，该结构的排气阻力比直角三通结构降低27%左右，能够有效减少乏汽排出的背压，提升低压缸的做功效率。竖直段与三通主体之间设置了一圈黄色的限位挡圈，安装时挡圈抵靠在机车车体的安装隔板上，既能够限制管路的轴向窜动，也可以作为安装定位基准，方便现场装配时快速对齐安装位置，减少装配调整的工作量。三通主体外侧延伸出的带孔安装耳片，用于将整个管路固定在车体的安装支架上，耳片上的安装孔设计为长圆孔，可补偿车体焊接支架带来的位置误差，降低装配时的对位难度。

　　材质选择上，该部件的主体壳体采用铸钢材质铸造而成，能够耐受蒸汽机车运行时的高温乏汽冲刷与车体振动带来的交变载荷，竖直段的套筒部分采用耐磨铸铁材质，减少长期排气过程中烟尘颗粒对管壁的磨蚀，延长部件的使用寿命。密封部位的配合面均经过精车加工，表面粗糙度达到Ra1.6，能够保证密封垫压紧后的密封效果，避免运行过程中出现漏气漏汽的问题。

　　在实际的机车检修维护场景中，该部件的安装边界充分考虑了拆装便利性，所有紧固螺栓的操作空间均预留了足够的扳手活动余量，拆卸时无需拆解周边的其他管路部件，即可单独完成该排气管的更换作业，能够大幅缩短检修停时。流道内部的光滑内壁设计，也减少了烟尘积碳的附着，日常维护时仅需在定修阶段用高压蒸汽冲洗即可完成清洁，无需复杂的清堵作业。针对蒸汽机车运行时的振动工况，法兰连接部位还设计了防松垫片的安装槽，配合弹簧垫圈使用，能够避免长期振动导致的螺栓松动，保障气路连接的可靠性。
