立式再生塑料挤出进料挤出一体化结构

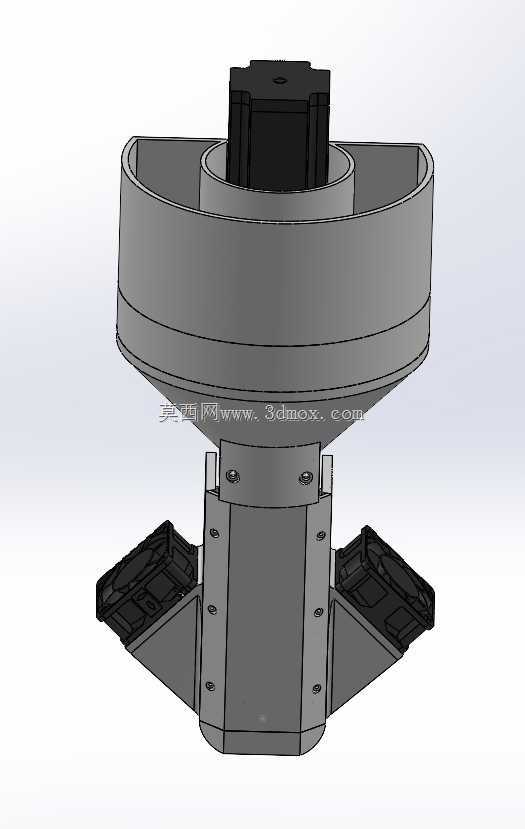

　　在废塑料回收加工的产线布局里，这类立式结构的挤出单元常布置在破碎清洗工序的后端，承接经过初步除杂、破碎清洗后的片状再生塑料原料，省去了传统卧式挤出机需要额外配置高位进料台、斜向输送料斗的空间占用，对于厂房层高受限、场地紧凑的中小型再生塑料加工站点适配性更强。设备整体采用上下同轴的立式布局，顶部预留的驱动安装位可直接匹配伺服减速驱动单元，驱动输出轴直接连接内部的挤出螺杆，省去了卧式设备常见的皮带传动、齿轮减速换向的传动链路，传动损耗更低，日常维护时不需要拆解复杂的传动换向结构，仅需拆开顶部驱动端的连接法兰即可完成螺杆抽出检修，大幅缩短停机维护的时长。

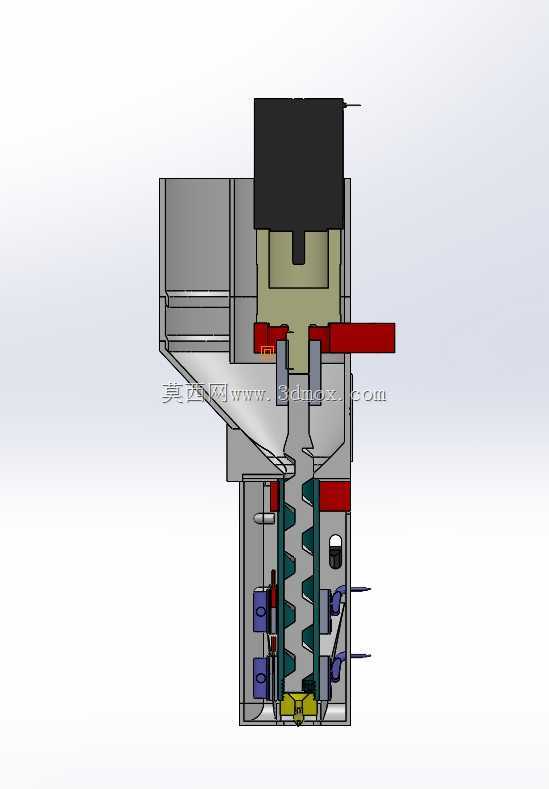

　　从功能分区来看，上部的敞口式接料腔采用大锥角过渡设计，进料口的敞口宽度覆盖了常规破碎料出料输送带的落料范围，不需要额外加装导料溜槽即可承接输送过来的破碎料，锥面的倾斜角度经过反复校核，刚好大于PP、PE、ABS等常见再生塑料破碎片的静摩擦角，避免物料在接料腔内壁搭桥积料，不需要额外配置仓壁振动器即可保证物料顺畅下落进入下部的挤出筒段。中部的挤出筒段采用分段式法兰连接结构，每段筒壁都预留了加热元件的安装槽位，可根据加工物料的熔点差异配置不同功率的铸铝加热圈，筒壁上均匀布置的测温探头安装孔可实时采集各段筒温，配合温控系统实现各段温度的精准调控，保证不同材质的再生塑料都能均匀塑化，避免出现局部过热碳化或者塑化不完全的问题。下部的分流出料结构采用对称式双出料通道设计，两个出料口的安装基面处于同一水平面上，可同时匹配两台切粒机或者后续成型模具，实现单台设备双工位出料，在处理单一品类大批量再生料时产能可提升近40%，出料通道与主挤出筒的过渡位置做了流线型圆弧处理，没有直角死角，避免物料在转角处长时间滞留碳化，影响最终挤出料粒的品质。

　　安装边界方面，设备底部的支撑脚采用对称分布的折弯焊接结构，每个支撑脚上都预留了两个长条形安装孔，可直接通过膨胀螺栓固定在混凝土基础上，安装孔的长槽设计允许安装时存在±5mm的位置偏差，降低现场安装的对位难度，支撑脚的高度经过核算，保证底部出料口距离地面的预留高度刚好匹配常规切粒机的进料高度，不需要额外垫高设备或者搭建操作平台。设备整体的外接管路接口都集中布置在筒体后侧，包括加热线路走线槽、冷却水路接口、测温信号线路接口，现场布线布管时可统一沿后侧走线，避免管线从操作侧穿过影响日常操作与巡检。

　　设计过程中针对再生料杂质含量不稳定的特性，在挤出筒的末端预留了过滤换网的安装位，可快速更换不同目数的过滤网，过滤掉再生料中残留的细小金属碎屑、未破碎的硬杂质，避免杂质进入后续成型工序影响产品质量。接料腔的内壁做了抛光处理，表面粗糙度控制在Ra1.6以下，减少物料挂壁的概率，日常清理时仅需用压缩空气吹扫即可完成腔体内壁清洁，不需要人工进入腔体铲料。顶部驱动端的密封采用多重骨架油封配合气密封结构，避免塑化过程中的挥发性气体从驱动端缝隙溢出，改善车间作业环境，同时也能防止外部的粉尘落入挤出筒内污染物料。

　　在实际选型适配时，可根据日常处理的物料特性调整螺杆的长径比，处理流动性较好的PP、PE类再生料时可选用长径比稍小的螺杆，处理粘度较高、含少量杂质的工程塑料再生料时可更换长径比更大、压缩比更高的螺杆，设备的筒体连接法兰采用通用尺寸设计，更换螺杆时不需要改动筒体的外部安装结构，适配灵活性更强。设备的整体重心处于安装支撑面的中心轴线上，满负荷运行时的振动量控制在0.1mm/s以下，不需要额外做减震基础即可稳定运行，对于老旧厂房、临时搭建的加工场地的地面承重要求更低。
