陆上油田无游梁式采油抽油机结构

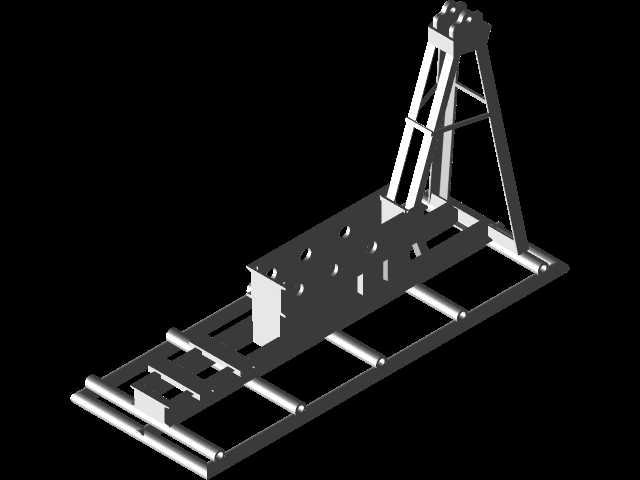

　　在陆上油田的采油作业区块，这类无马结构的抽油设备是替代传统游梁式抽油机的常见选型，主要承担将井下原油举升至地面的核心作业任务，适配中低产井、边缘区块油井的长期连续采油需求，相比传统游梁机型，其整体重心更低，运行过程中的动载荷波动更小，适合在场地平整性一般、井场作业空间有限的陆上采油点位部署。从结构设计逻辑来看，该设备摒弃了传统游梁抽油机的马头-游梁-连杆的长传动链结构，采用塔式机架搭配底部滑移承载底座的布局，机架部分采用型钢焊接的桁架式结构，在保证整体结构刚度、承受交变举升载荷的前提下，尽可能降低机架自身重量，减少基础承载的静载荷压力；底座部分采用多根平行布置的纵向承载梁搭配横向连接筋的结构，预留了与井场水泥基础的螺栓安装孔位，

　　安装时可直接对齐井口中心位置完成固定，无需额外搭建复杂的附属支撑结构。设备的功能实现上，举升执行结构沿塔式机架的导向轨道做上下往复运动，直接带动抽油杆柱完成上下冲程动作，传动环节的损耗相比传统游梁结构更低，长周期运行的能耗表现更优；机架顶部设置有承载滑轮组的安装位，用于匹配悬绳器与抽油杆的连接，导向结构全程约束举升部件的运行轨迹，避免往复运动过程中出现横向偏移，降低杆柱偏磨的概率。从安装边界尺寸来看，该设备的底座横向宽度控制在常规井场作业通道的允许范围内，纵向长度适配单井井口的安全作业距离要求，机架整体高度匹配常用采油冲程的行程需求，安装完成后设备外缘与井口操作区的预留空间满足日常巡检、盘根更换、参数调试等常规作业的操作空间要求，

　　不会对井场的其他作业流程造成干涉。设计过程中重点考量了野外长期运行的结构可靠性，所有承载焊缝均按照交变载荷下的疲劳强度要求做补强设计，底座的承载梁截面选型经过载荷校核，可承受满冲程下的最大悬点载荷，同时兼顾极端天气下的风载、雨雪载荷对机架的作用力；桁架结构的杆件排布避开了日常维护的操作点位，巡检人员可直接沿机架侧面的爬梯抵达顶部维护点位，对滑轮组、承载销轴等易损部件做定期检查更换。这类设备在实际油田应用中，还可根据油井的产液量参数调整冲程、冲次的匹配范围，底部的传动安装位预留了不同功率驱动单元的安装接口，既可以搭配常规的异步电机驱动减速机构，也可适配节能型的永磁直驱驱动单元，无需对主体结构做大规模改动即可完成驱动系统的升级改造。

　　相比传统游梁抽油机，该无马结构的设备运行过程中整机的晃动量更小，对基础的冲击载荷更低，适合在老井改造、区块加密井的采油作业中部署，不需要对原有井场基础做大规模加固处理，可缩短设备安装的施工周期，降低井场建设的前期投入。结构建模过程中，所有型钢构件的连接节点均按照实际焊接工艺的要求做了细节处理，安装孔位的位置、尺寸匹配通用的石油行业安装标准，各运动部件的行程范围做了干涉检查，确保上下冲程运行过程中，举升结构与机架、底座之间不会出现运动碰撞，预留的安全间隙满足野外作业的安全规范要求。
