20转22mm可折叠圆管快接接头

　　在流体输送、模块化管线搭建、小型设备管路排布的现场作业中，不同管径圆管的对接一直是影响装配效率与管路密封性的核心环节，尤其是需要临时拆装、具备折叠收纳需求的管路场景，传统的卡套接头、法兰对接往往需要额外工具辅助，拆装步骤繁琐，且无法适配管路折叠后的角度偏移需求，这款适配20mm与22mm管径的圆管连接结构，正是针对这类场景的实际痛点完成的结构设计。从实际使用场景来看，这类接头可覆盖小型气动管路、低压输水支管、实验台流体管线、可拆卸式设备外接管路等多个应用场景，尤其是在需要频繁拆装收纳的便携设备管路上，无需额外紧固件即可完成两段圆管的对接，同时允许对接后的管路在接头位置完成小角度折叠，大幅缩小管路收纳时的整体占用空间。

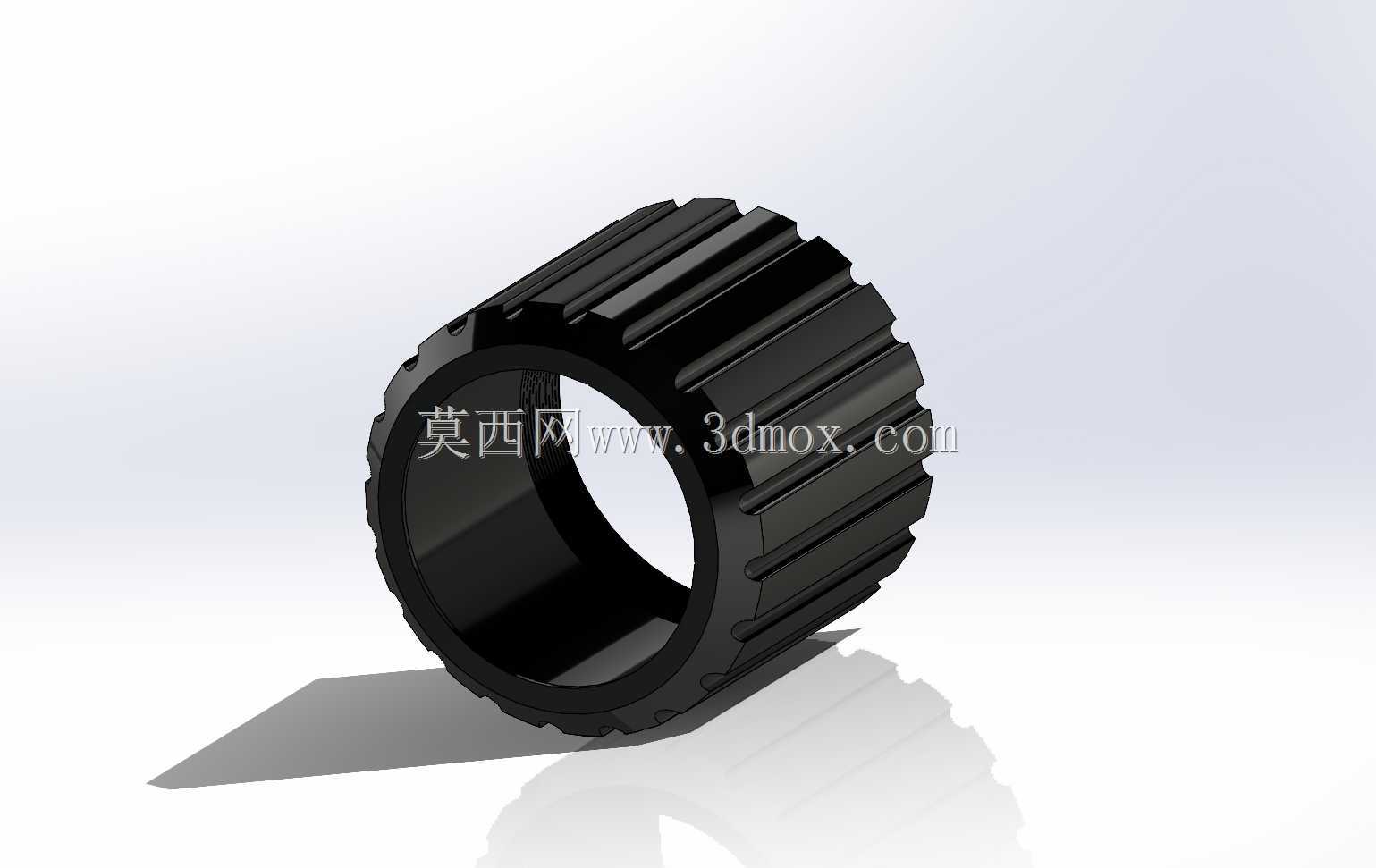

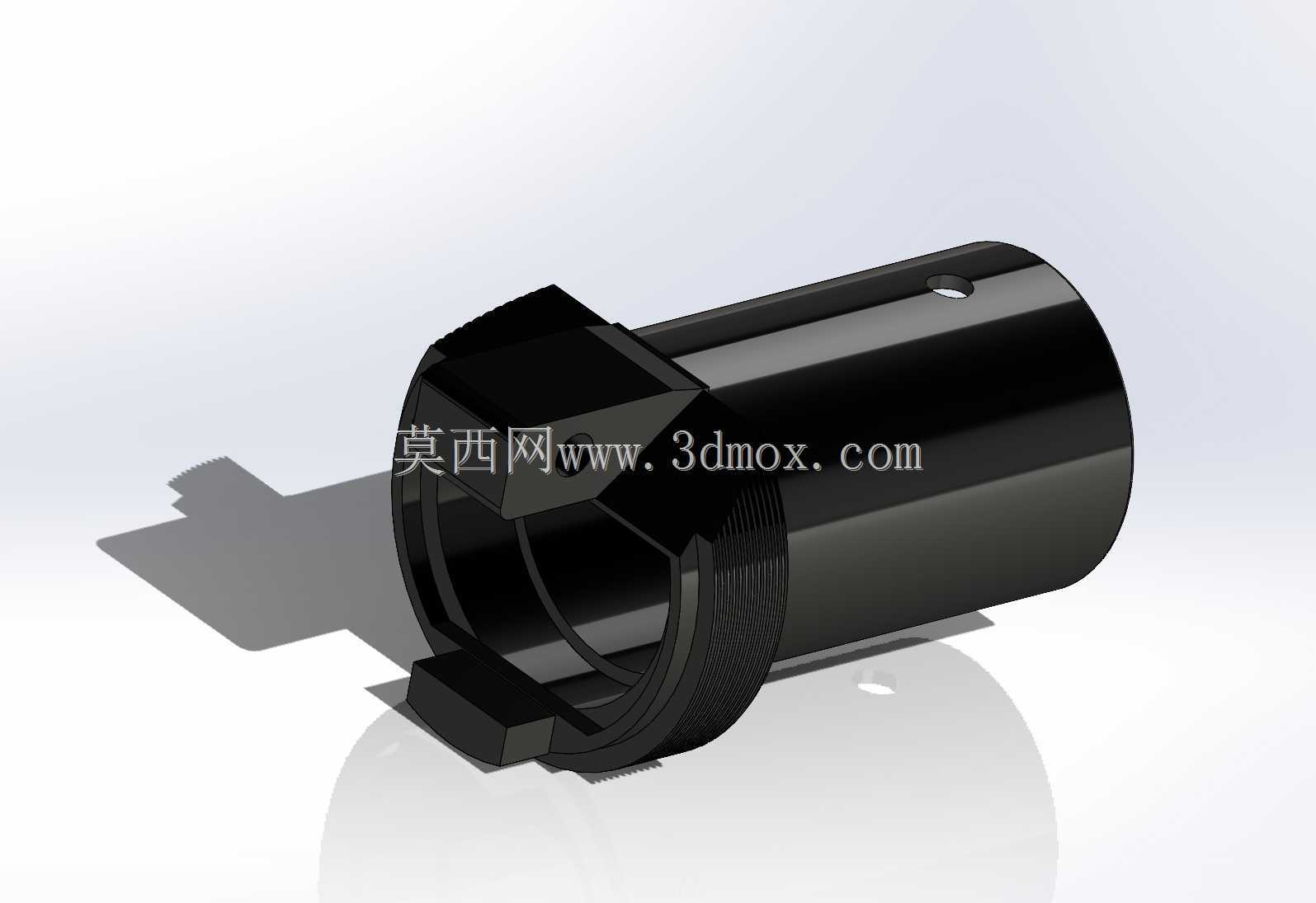

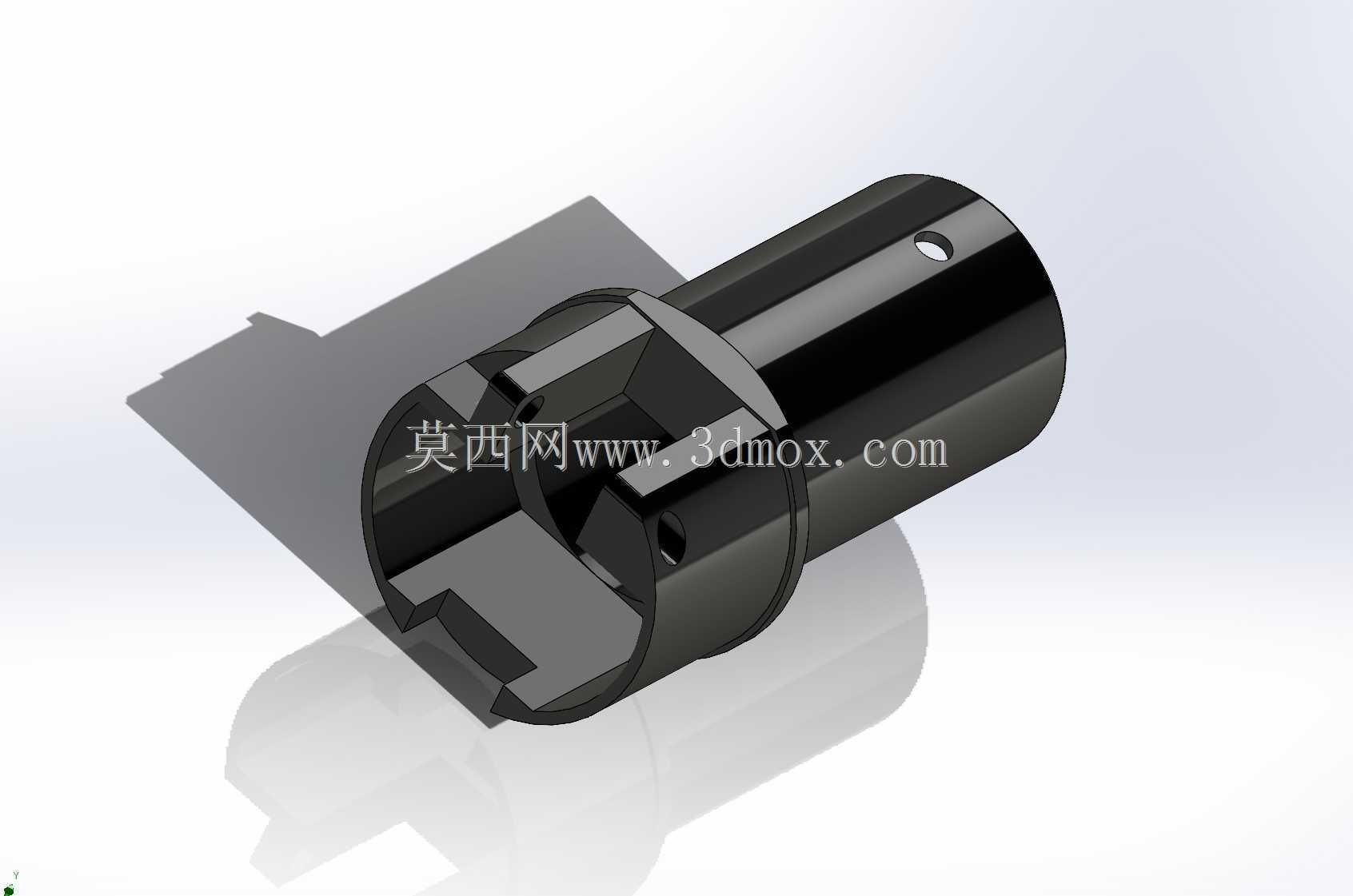

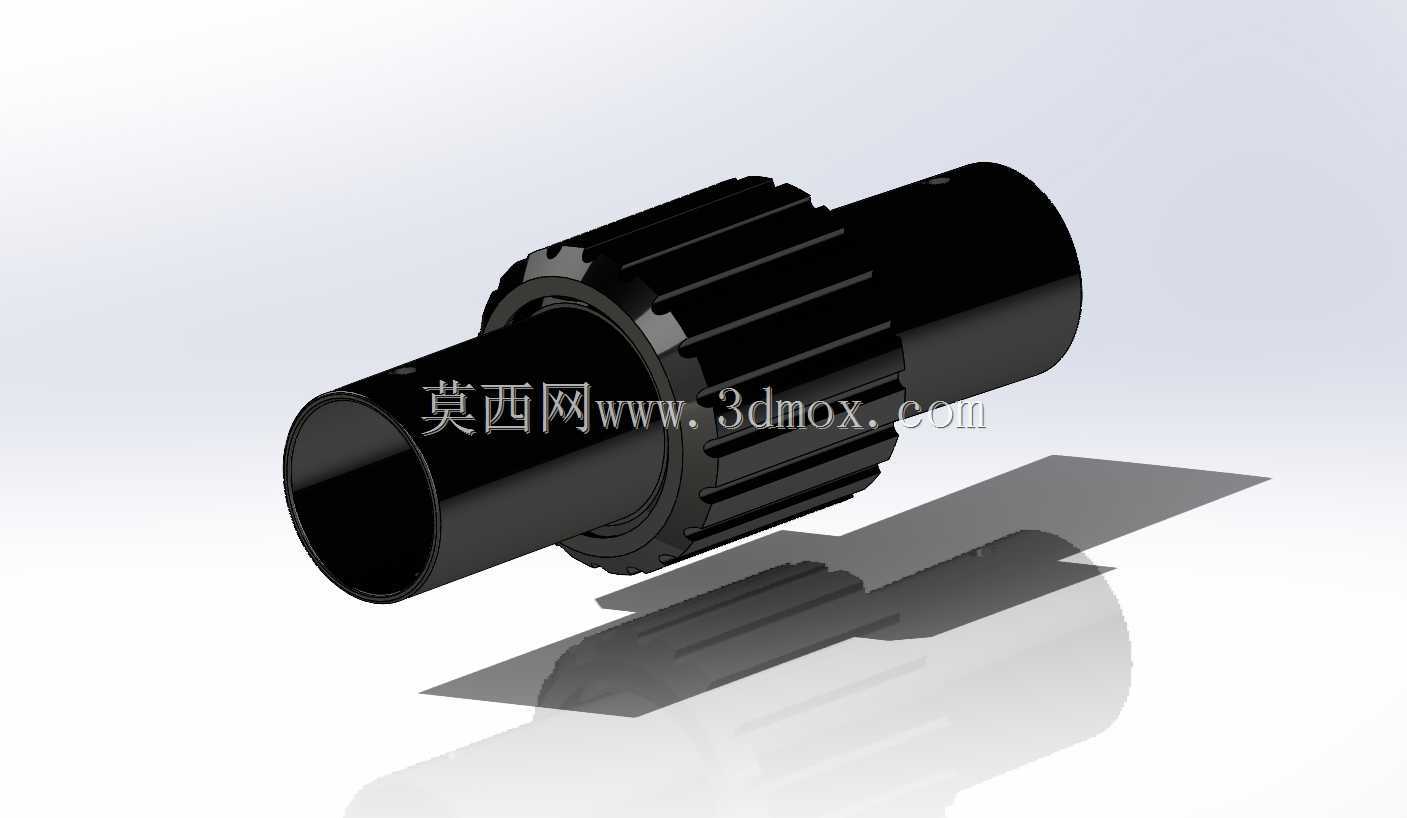

　　从结构功能特性来看，接头主体采用两端插接式设计，中间的滚花防滑段是整个结构的核心操作区域，表面的轴向防滑齿纹完全按照手动操作的施力习惯设计，齿纹的深度与间距经过反复调整，既保证戴劳保手套操作时不会出现打滑，也不会因为齿纹过于尖锐划伤操作人员手部。两端的插接段分别匹配20mm与22mm的标准圆管外径，插接段内壁设计有环形密封槽，可配套常规O型密封圈实现低压工况下的密封要求，无需额外缠绕生料带或涂抹密封胶，插接到位后即可实现可靠密封，耐受常规工况下的管路振动，不会出现松脱渗漏的问题。中间的连接段采用分体式咬合结构，当两段管路分别插入接头两端后，中间的咬合结构会自动卡紧圆管外壁的环形定位槽，避免管路在受拉时脱出，需要拆卸时只需握住中间滚花段反向旋转即可解锁卡紧结构，快速分离两段管路，整个拆装过程无需借助扳手、卡簧钳等额外工具，单人即可在数秒内完成操作。

　　在设计思路的落地过程中，首先明确的核心边界是适配20mm与22mm两种常用规格的薄壁圆管，这两种管径是小型气动系统、便携输水设备、模块化框架外接管路中最常用的规格，很多现场场景中经常出现两种管径混接的需求，以往需要搭配变径转接头才能完成对接，不仅增加了管路的接头数量，也提升了渗漏风险，这款接头直接将两种管径的插接接口集成在同一主体上，省去了额外变径件的使用。针对折叠功能的实现，设计时没有采用复杂的铰接结构，而是利用接头中间连接段的微量形变余量，允许对接后的两段圆管在接头位置实现最大15度的角度偏转，完全满足管路折叠收纳时的角度需求，同时不会因为偏转角度过大导致密封失效。外形尺寸的设定上，接头整体外径控制在32mm以内，中间滚花段的长度设置为28mm，刚好满足成年人手部握持操作的长度需求，两端插接段的插入深度分别为18mm与20mm，保证足够的插接接触面积，避免管路受侧向力时从接头处弯折脱出。

　　安装边界的设定上，这款接头适配的圆管壁厚范围为1mm到2mm，不管是PVC塑料圆管、薄壁不锈钢圆管还是铝合金圆管，只要外径尺寸在公差范围内均可适配，安装时无需对管端做特殊处理，只需将管端的毛刺打磨平整，直接插入接头对应端直到卡紧结构发出卡合声响即可完成安装。需要注意的是，这款接头的适用工况为低压流体输送，工作压力不超过0.6MPa，工作温度范围覆盖-10℃到80℃，不可用于高压液压管路、高温蒸汽管路等极端工况，在管路排布时，接头位置需要预留至少30mm的操作空间，方便手部握持滚花段完成拆装操作，当管路需要长期固定使用时，也可在插接段外侧加装卡箍进一步提升连接可靠性，适配更多固定安装场景的需求。从建模实现的角度，整个结构的建模过程优先保证各配合面的尺寸精度，尤其是插接段的内径公差、密封槽的尺寸精度、卡紧结构的配合间隙，都按照实际机加工的公差要求设定，滚花段的齿纹采用阵列特征实现，保证齿纹均匀分布，建模过程中对所有锐边都做了R0.5的圆角处理，既符合实际加工的工艺要求，也避免安装操作时出现锐边割手的问题，整个结构没有复杂的异形曲面，常规的注塑或机加工工艺均可完成生产，量产难度低，适配批量生产的成本控制要求。
