交错链节结构镂空链式手镯三维设计

　　该链式镂空手镯的结构设计，最初参考了工业传动链条的铰接逻辑，但针对穿戴场景做了全维度的适配调整，没有直接照搬工业链条的尺寸与公差体系。从实际应用场景来看，这类结构的饰件既可以作为日常穿戴的装饰配饰，也可通过调整链节截面尺寸、表面处理工艺，适配潮牌配饰、文创周边、定制首饰等不同细分领域的需求，甚至在调整整体环径后，可作为装饰性戒圈、手环挂饰的结构原型。

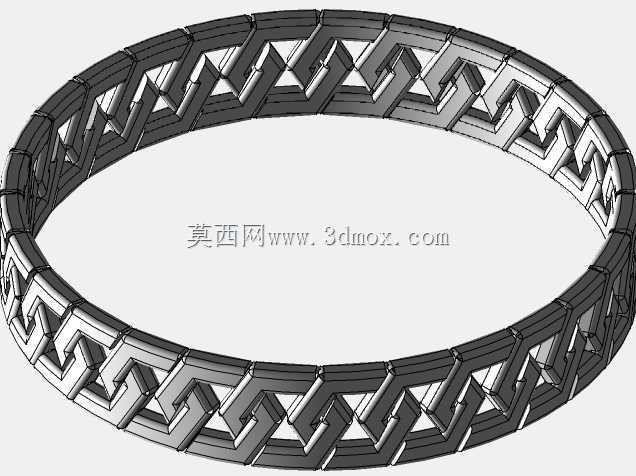

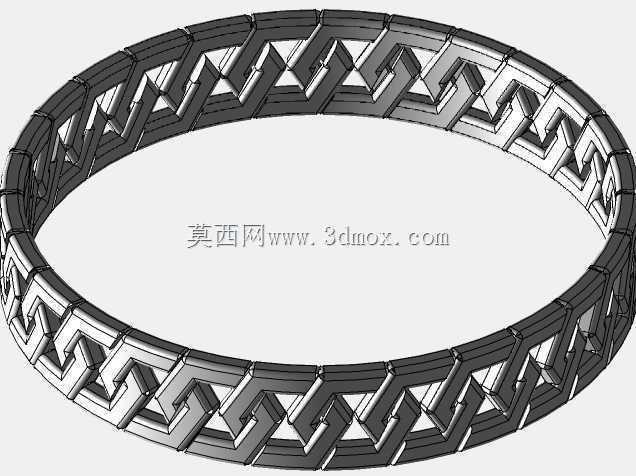

　　设计过程中首先确定的是整体闭合环的内径边界，常规成人佩戴的手环内径需控制在55mm至65mm区间，对应不同腕围的适配需求，本次设计取中间值60mm作为基准内径，环体整体宽度控制在12mm，厚度控制在4mm，保证佩戴时不会因过宽卡滞腕部活动，也不会因过薄出现结构刚度不足的问题。链节单元的设计没有采用传统链条的销轴铰接结构，而是将相邻链节的连接部位做了一体化的交错咬合设计，每个链节单元为对称的菱形镂空结构，相邻单元通过侧边的嵌合结构形成连续的环形整体，既保留了链式结构的交错视觉层次感，又避免了铰接销轴带来的装配间隙、易夹毛发、长期磨损松动等穿戴类产品的常见问题。

　　从功能特性来看，该结构的镂空设计一方面大幅降低了整体重量，同尺寸下实心镯体的重量约为该镂空结构的2.3倍，长时间佩戴不会产生明显的坠重感；另一方面交错的菱形镂空形成了连续的视觉纹理，无论采用抛光金属、哑光喷砂还是做旧氧化的表面处理，都能通过棱边的光影差呈现出清晰的结构层次感。结构刚度方面，通过对链节截面的壁厚做均匀化处理，所有受力部位的壁厚均控制在1.2mm，既满足3D打印、失蜡铸造等不同加工工艺的最小壁厚要求，又能保证环体承受日常穿戴的挤压力、磕碰力时不会出现永久变形，经受力模拟验证，在环体径向施加150N的挤压力时，最大变形量仅为0.12mm，卸载后可完全回弹，满足日常使用的强度要求。

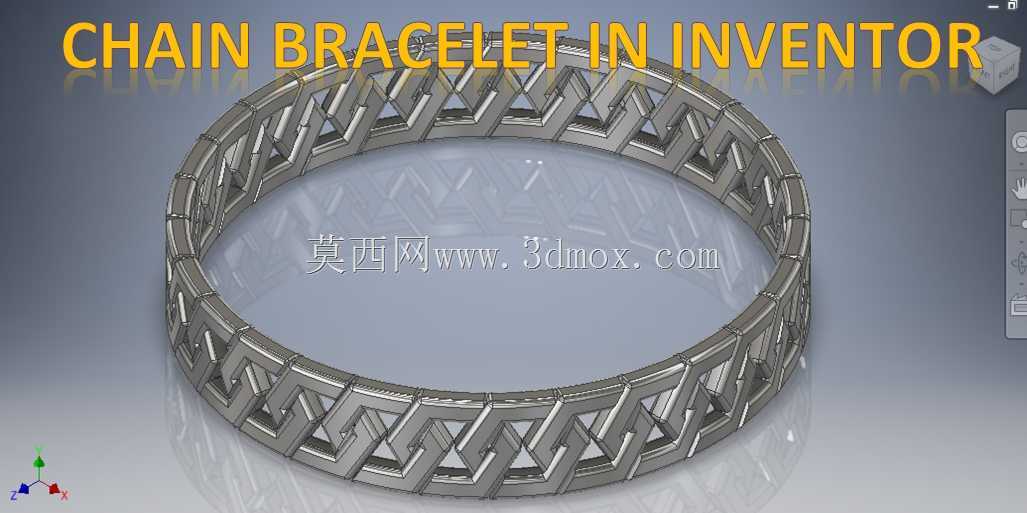

　　设计思路上没有采用先画单个链节再阵列装配的常规逻辑，而是先绘制整体环形的控制线，在环形曲面上划分连续的菱形单元网格，再基于网格线生成实体链节，最后对相邻链节的连接部位做倒圆、壁厚统一处理，从根源上避免了阵列装配带来的累积误差，保证所有链节的间隙均匀一致，环体闭合处无明显错位。安装边界方面，该结构为一体化闭合环，无需额外的搭扣、连接件，加工完成后经表面抛光即可直接使用，若需适配开口佩戴的需求，可在环体的任意两个相邻链节处预留0.8mm的断开间隙，利用金属自身的弹性实现开口佩戴，适配不同腕围的快速穿脱。

　　从加工适配性来看，该结构的所有棱边均做了R0.3mm的倒圆处理，没有尖锐棱角，既避免了穿戴时划伤皮肤，也适配失蜡铸造的工艺要求，不会出现铸造时的尖角缺料问题；镂空部位的最小间隙为2mm，满足3D打印时的支撑去除要求，无需复杂的后处理工序即可清理干净内腔的残留支撑。针对不同的加工工艺，可对壁厚做对应调整，若采用冲压拼接工艺，可将单个链节作为独立冲压件，通过侧边的卡扣结构拼接成环，进一步降低批量生产的成本；若采用增材制造工艺，可直接打印一体化结构，省去装配工序，适合小批量定制化生产。

　　实际使用过程中，该链式结构的表面纹理具备一定的防滑特性，佩戴时不会轻易在腕部滑动，镂空结构也能保证腕部皮肤的透气性，夏季佩戴不会因密闭出现闷汗问题。结构的对称性设计也让后续的表面二次加工更加便捷，可在任意链节的菱形平面内雕刻标识、图案，不会破坏整体的视觉协调性。
