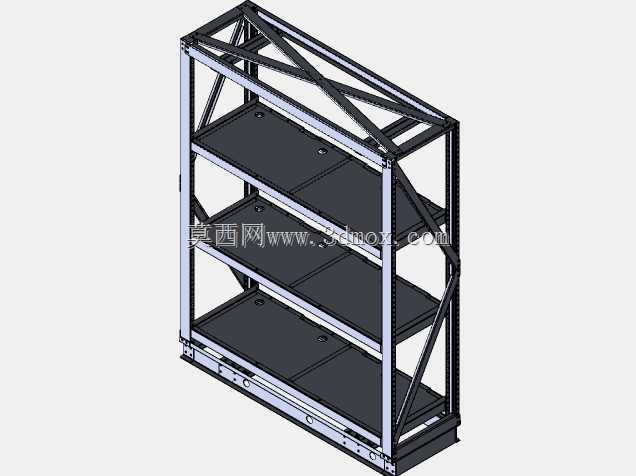

重载型方管滑动三层搁板仓储货架

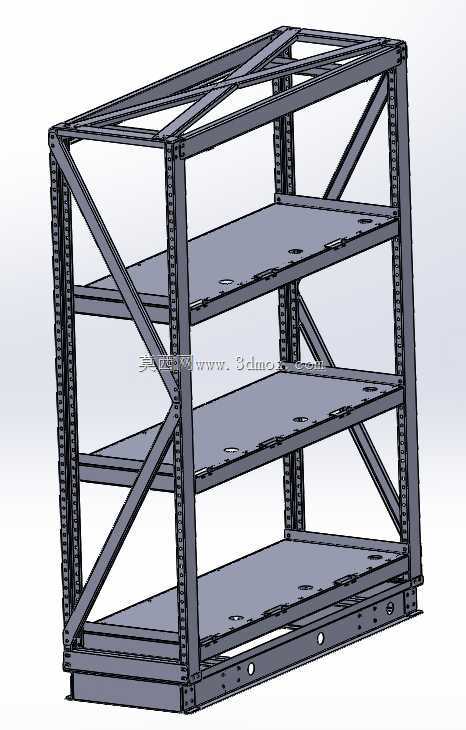

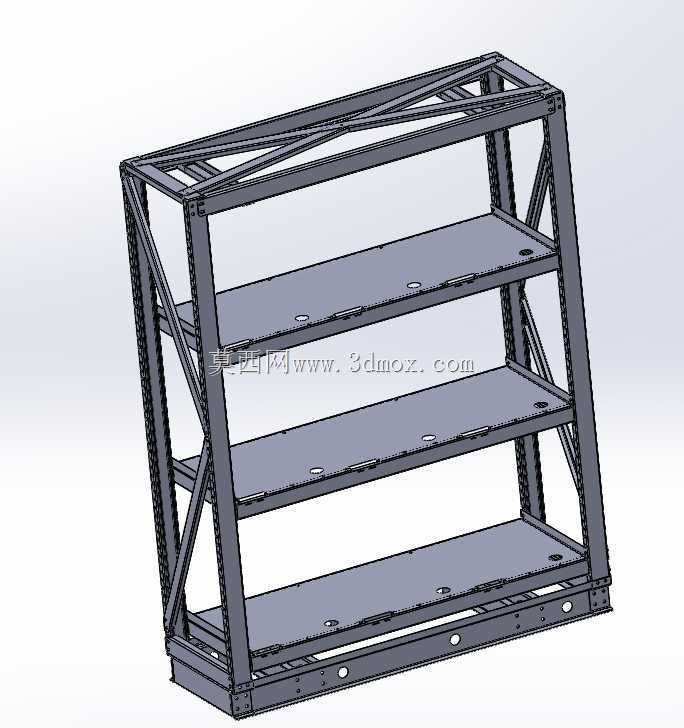

　　这款滑动货架采用20x20mm方形型材作为主体框架基材，针对重载仓储场景做了定向结构强化，区别于常规轻型仓储货架的薄壁插接结构，整体框架通过斜向支撑做了全维度的抗扭补强，可应对大重量物料长期静置存放、以及抽拉搁板过程中的偏载受力需求。从实际应用场景来看，这类结构常被用于机加工车间的刀具、重型工装夹具存放，或是重型零部件的线边暂存，相比固定层板货架，滑动式搁板可以让操作人员无需探身进入货架内部，就能取放搁板深处的物料，既降低了取放重型工件时的腰部受力风险，也能避免探身取物时被货架上层结构磕碰的安全隐患。

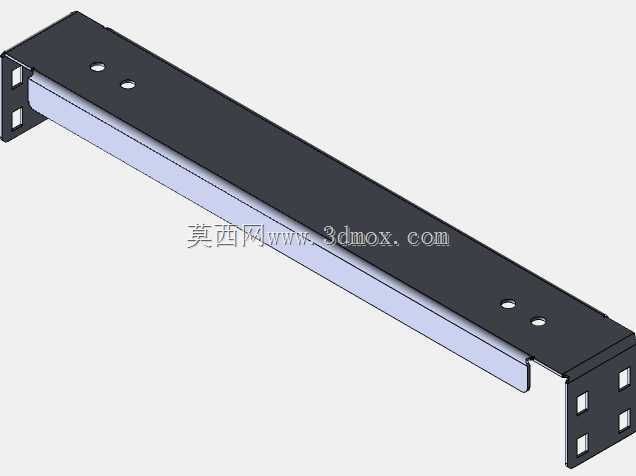

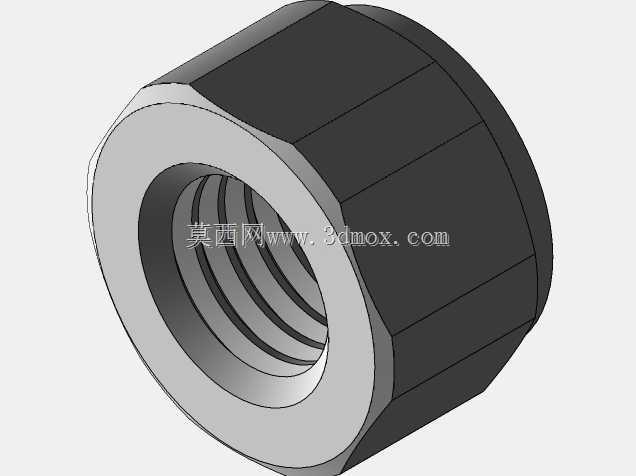

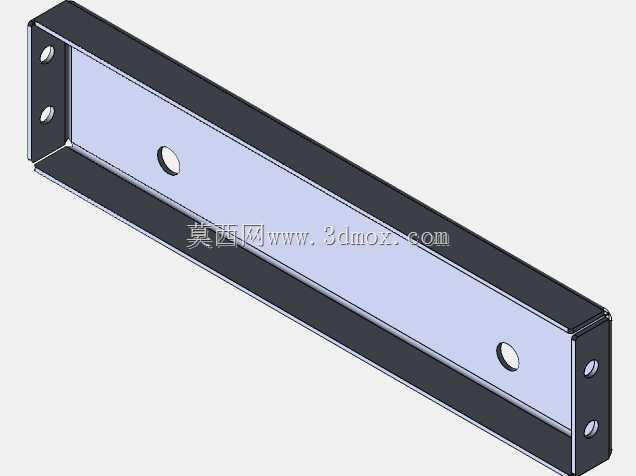

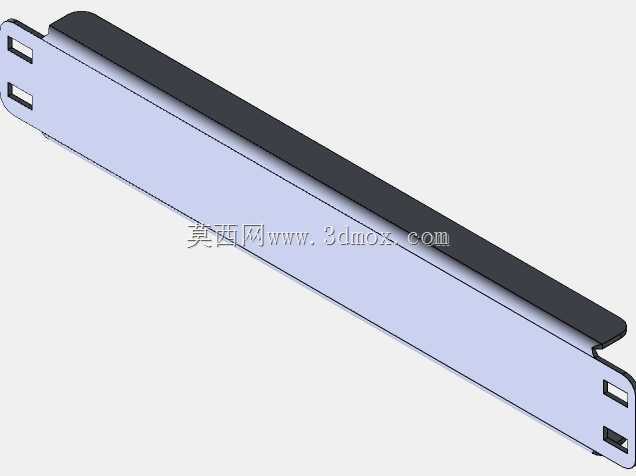

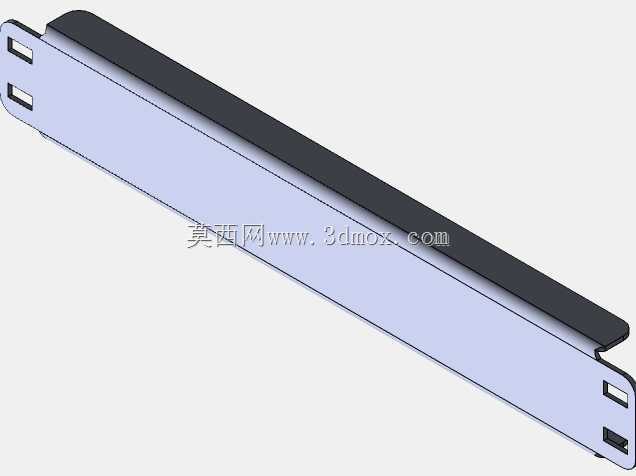

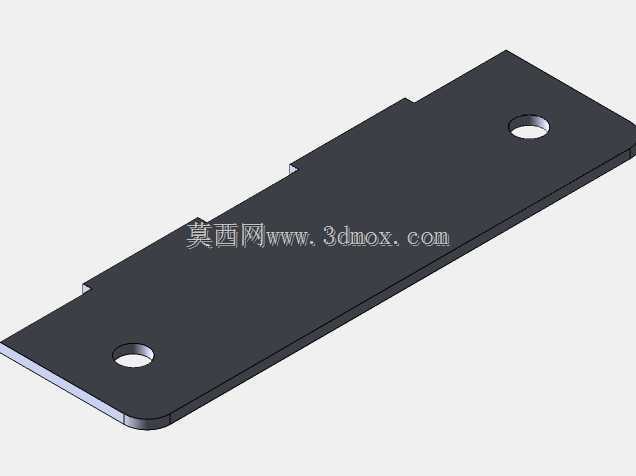

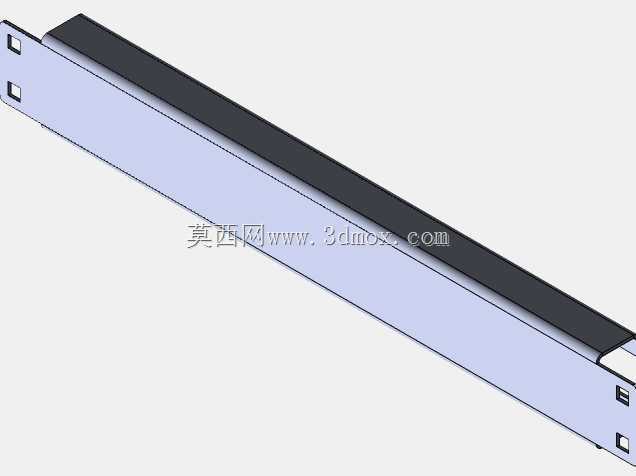

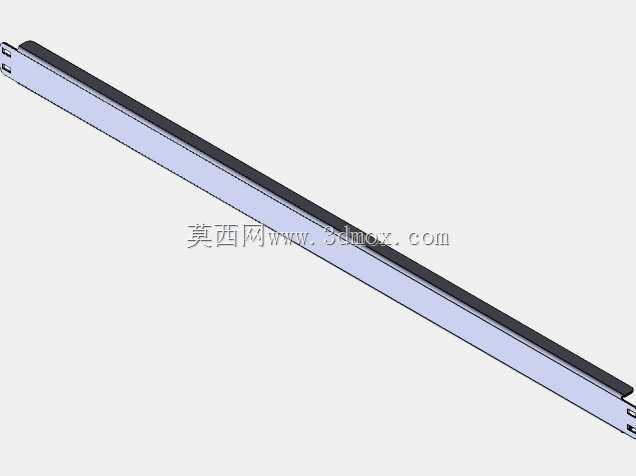

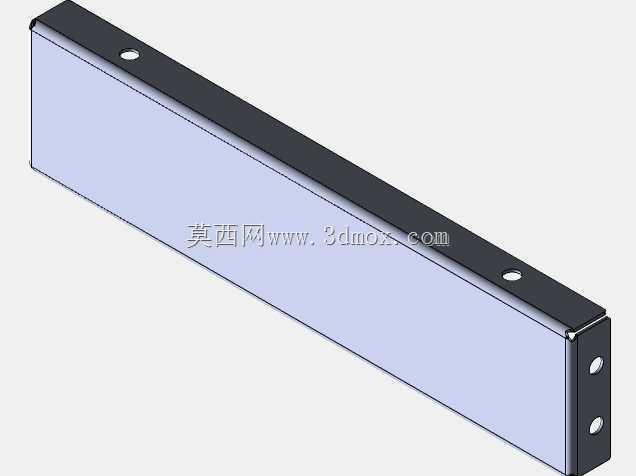

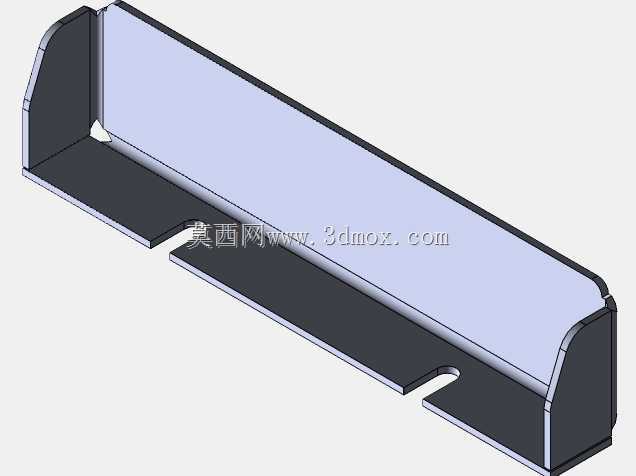

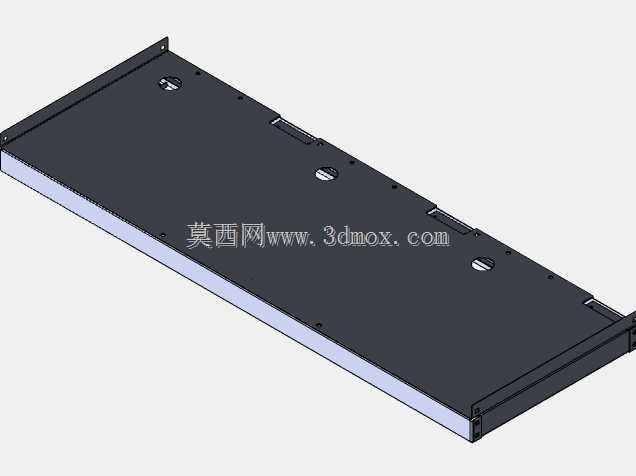

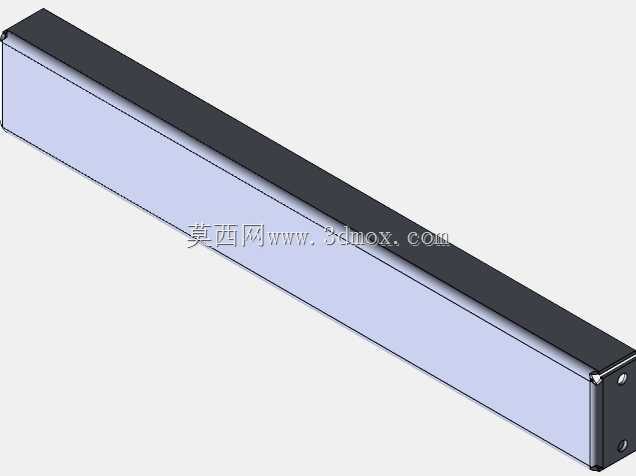

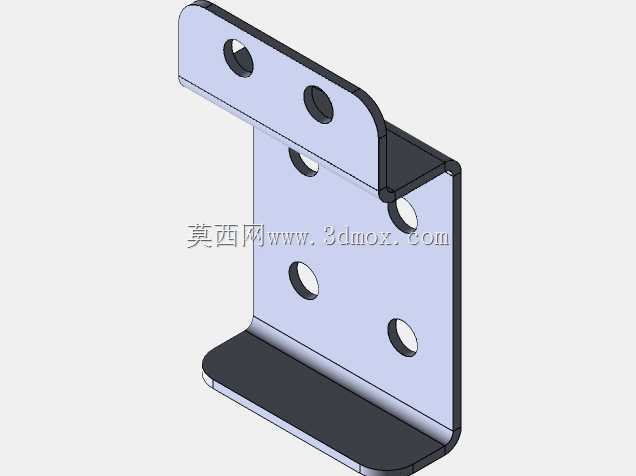

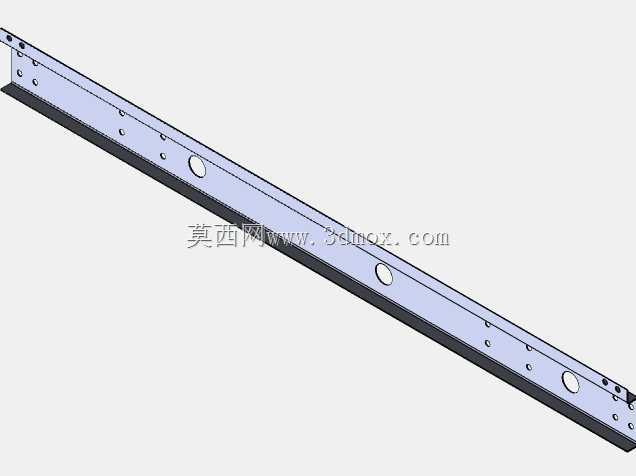

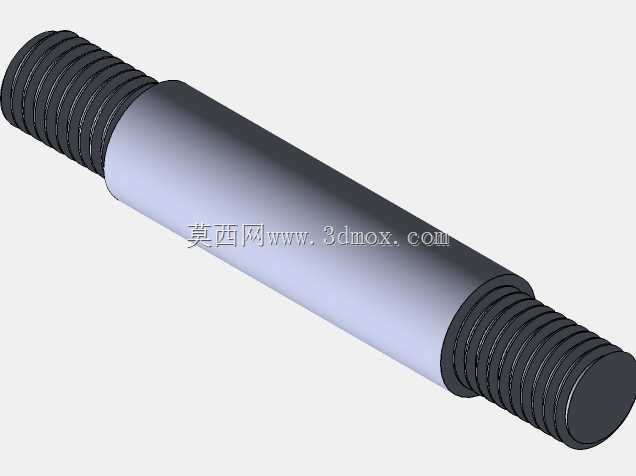

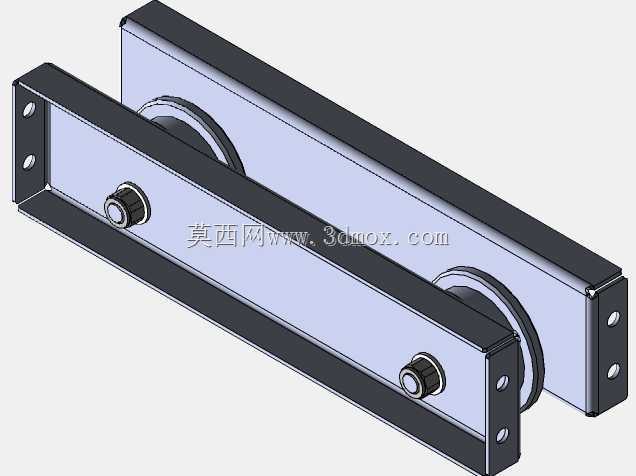

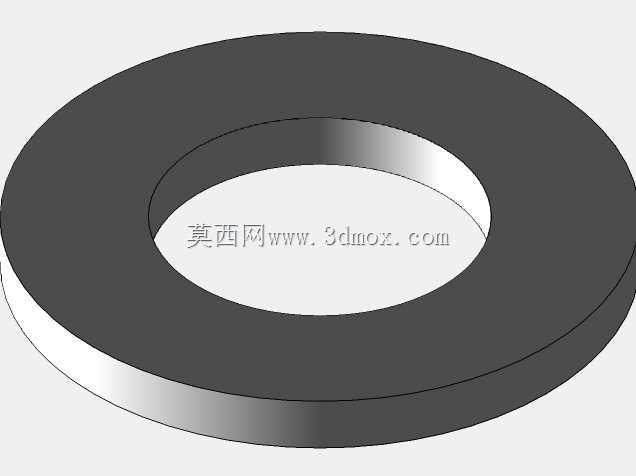

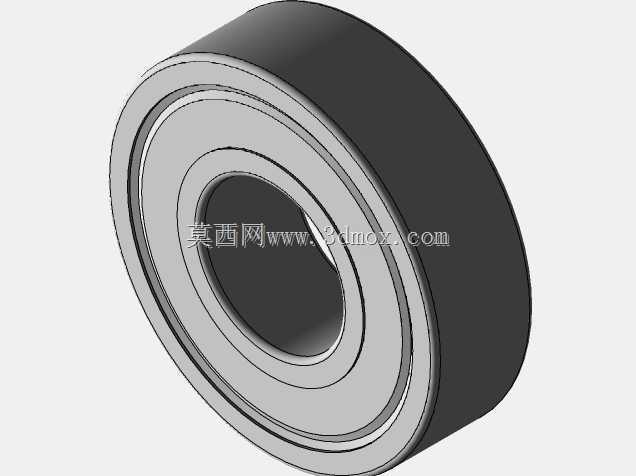

　　结构设计层面，框架的竖向立柱采用整根方管裁切，没有中间拼接断点，所有斜撑与立柱的连接节点都做了贴合面裁切，保证焊接或者栓接时的接触面积足够，避免长期受载后节点出现应力变形。三层搁板全部采用钣金折弯工艺制作，搁板边缘做了翻边强化，既提升了搁板自身的抗弯模量，也能防止放置在搁板上的工件、物料从侧边滑落。搁板底部的安装点位设置在四个角部，通过螺栓与滑动组件连接，这种四点支撑的布局可以让搁板的受力均匀传递到两侧的滑动副上，避免搁板中部受载后出现下凹变形，同时螺栓连接的方式也方便后期更换磨损的滑动部件，或是根据存储需求调整搁板的层间距。

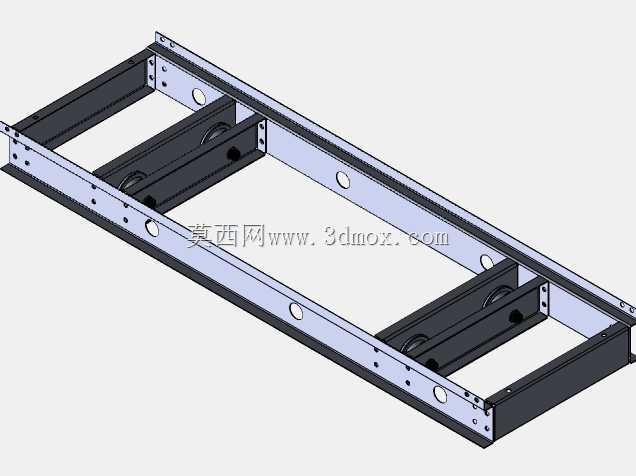

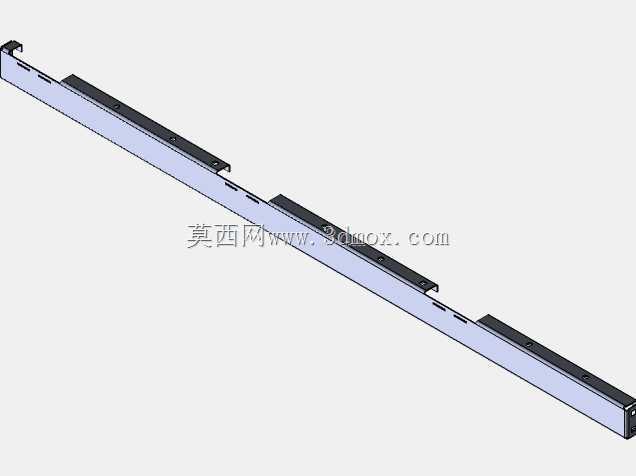

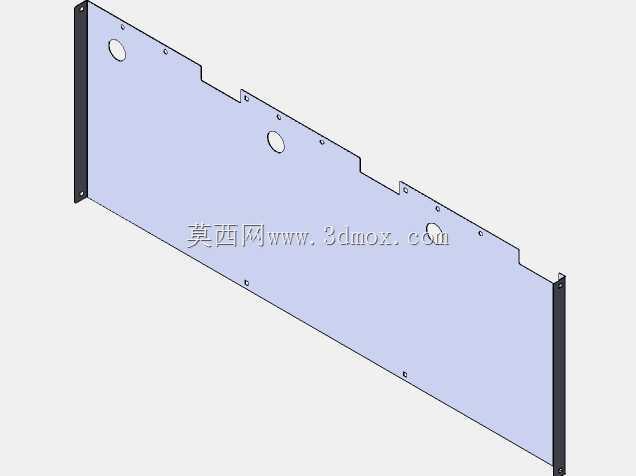

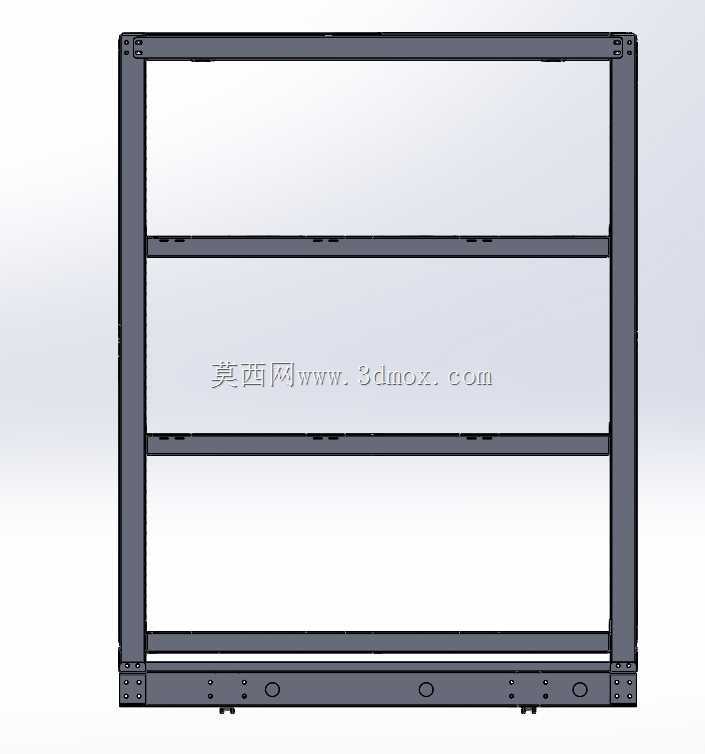

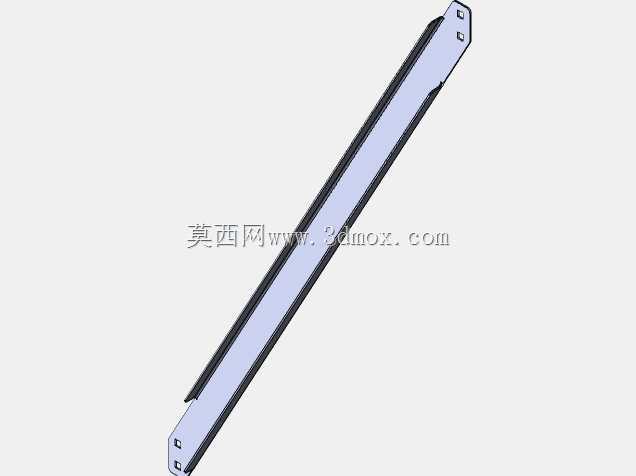

　　安装边界方面，框架底部设置了带安装孔的底座结构，可通过膨胀螺栓与地面固定，避免满载抽拉搁板时货架出现倾翻风险，底座的型材厚度比竖向立柱高一个规格，用来分散整体货架的承重到地面，避免局部压强过大压坏车间环氧地坪。滑动副的行程设计预留了足够的安全余量，搁板完全拉出时，搁板后端仍有足够长度卡在框架导轨内，不会因为前端承重过大出现搁板脱落的情况。框架侧面的X型斜撑分别布置在货架的前后端面以及侧面，形成了稳定的桁架结构，即使货架单侧受力，比如搁板拉出后全部重量集中在货架前部，斜撑也能将受力分散到整个框架上，不会出现框架前倾变形的问题。

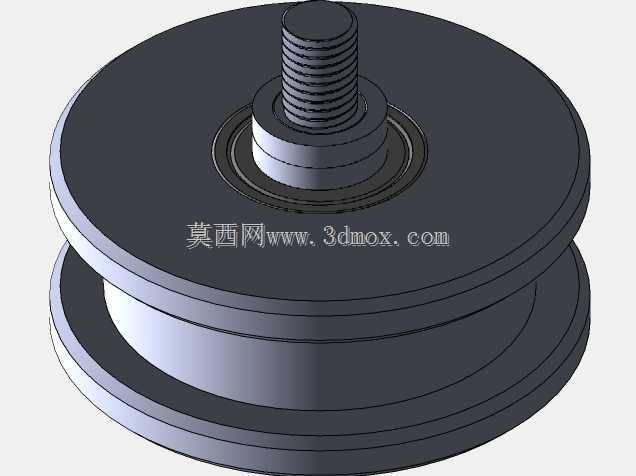

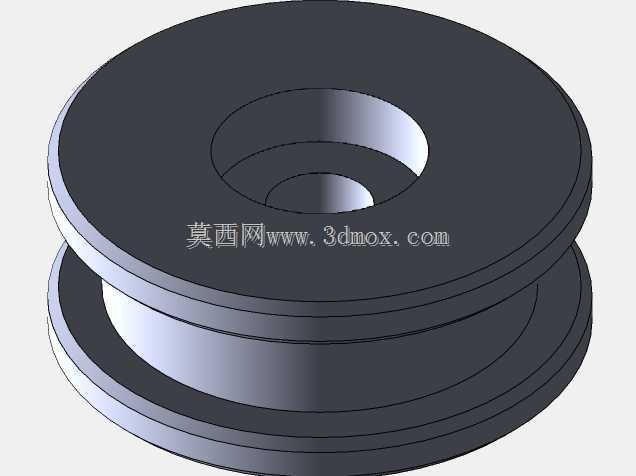

　　从实际使用的适配性来看，这种方管框架的货架可以根据存储物料的重量调整型材壁厚，20x20mm的基材规格属于重载款的入门配置，如果需要存储更重的模具、毛坯件，也可以在现有结构基础上加大方管截面尺寸，或是增加斜撑的布置密度，整体建模逻辑采用参数化草图驱动，修改型材规格、层间距、整体长宽高尺寸时，只需要调整对应草图参数就能完成整体结构的更新，不需要逐个零件修改尺寸。搁板表面预留了若干安装孔位，既可以用来安装分隔条对存储物料做分类限位，也可以加装防滑垫、工件定位座等附件，适配不同类型物料的存储需求。滑动结构的选型匹配了搁板的满载承重，滑动过程中没有明显的卡顿感，即使搁板上放置了额定载重的工件，也能单人轻松完成抽拉操作，不需要额外借助辅助工具。另外整体结构没有复杂的异形曲面，所有零件都可以通过常规的钣金裁切、方管切割、钻孔工艺完成加工，不需要开模，制作成本可控，适合车间根据自身存储需求定制制作，后期维护也只需要更换磨损的滑动部件，框架主体可以长期使用，不会因为局部零件损坏就导致整个货架报废。
