600x600嵌入式吊装LED照明灯具结构设计

　　这款嵌入式吊装LED灯具，核心适配常规矿棉板、硅钙板吊顶的安装场景，常见于办公空间、工业厂房洁净区、设备机房、商超公共区域的顶面照明布设，区别于明装灯具的突兀感，嵌入式安装完成后灯面与吊顶完成面齐平，不会额外占用吊顶下方的净空高度，对于层高受限、对顶面整洁度有要求的场景适配性极强。

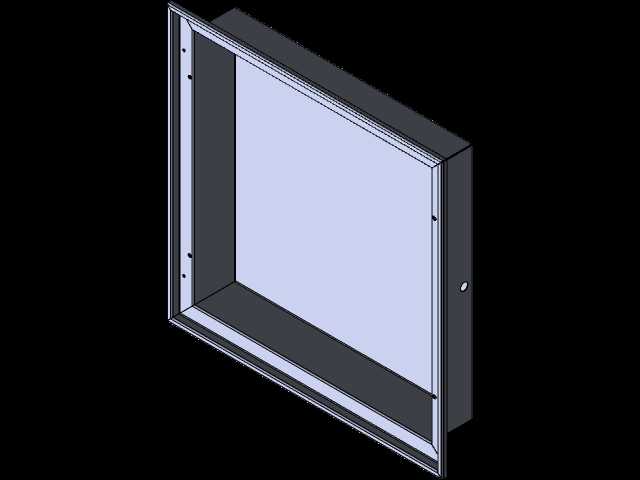

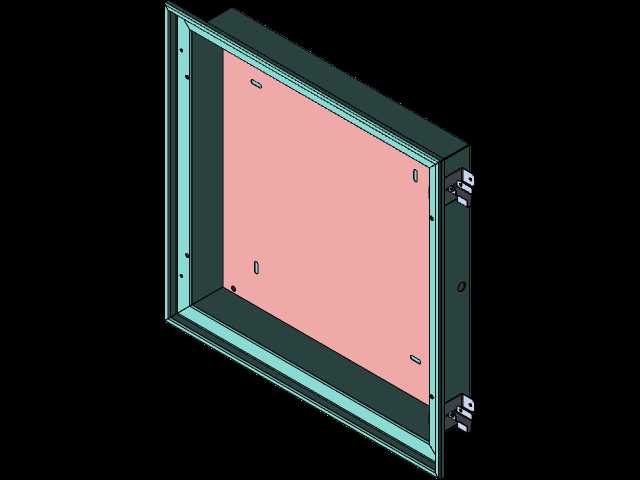

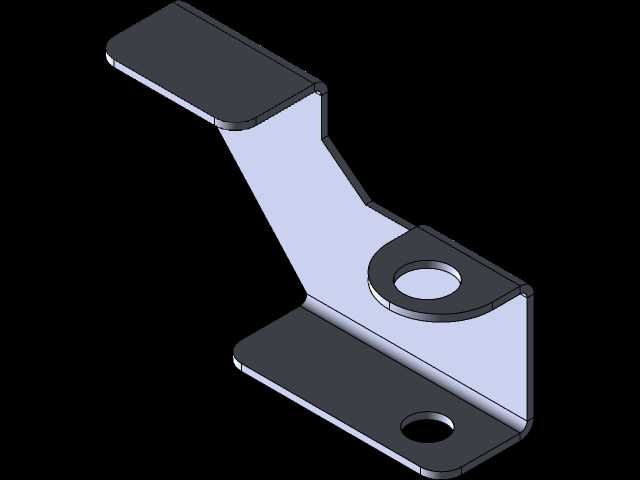

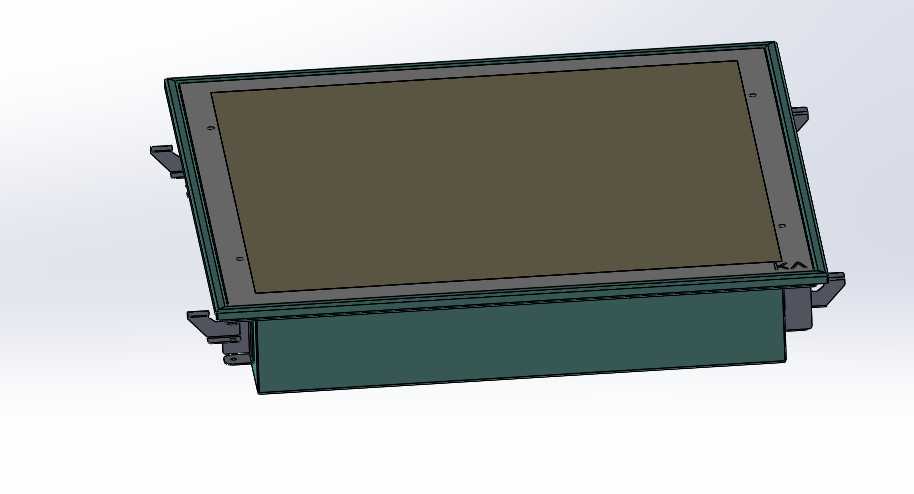

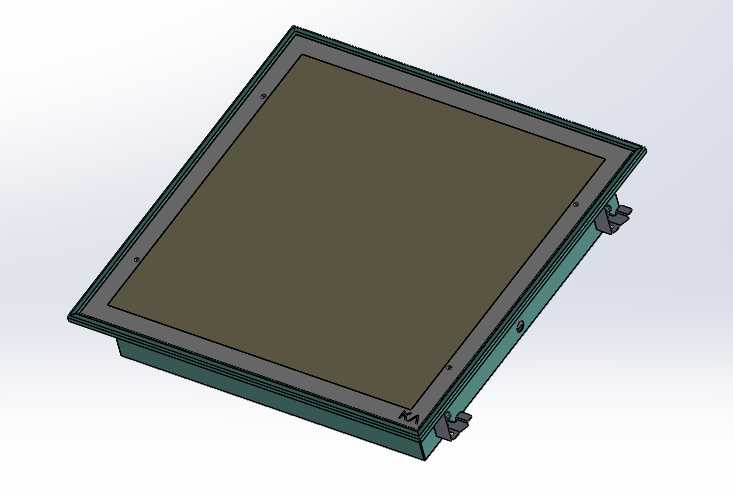

　　从结构设计逻辑来看，整体采用方形框体承载结构，外框做了阶梯式翻边设计，安装时翻边直接搭在吊顶龙骨的裁切洞口边缘，无需额外设置独立吊装挂件承接整灯重量，框体侧边预留的弹性卡扣结构，推入吊顶洞口后会自动弹开卡紧吊顶板背面，配合正面的翻边形成双向限位，避免灯具长期使用后出现下坠、移位的问题，安装过程无需额外打孔固定，单人即可完成整灯的装拆作业，后期更换内部光源或者检修驱动电源时，直接扣住灯面边缘下拉即可取出整灯，维护效率远高于传统固定安装的照明灯具。

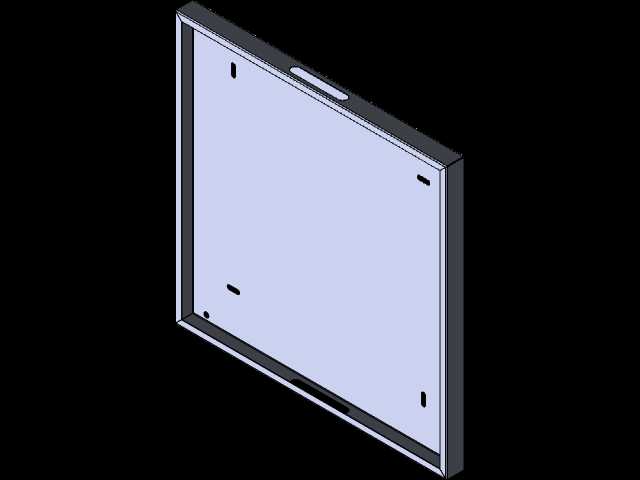

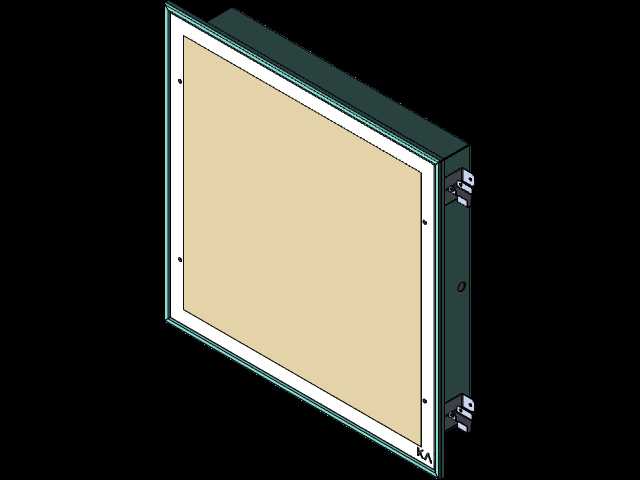

　　灯体的核心发光面采用匀光扩散板设计，扩散板与外框之间做了嵌入式卡槽固定，缝隙处预留了微小的热胀冷缩余量，避免不同温湿度环境下扩散板出现起拱、变形的问题；框体背部设置了独立的驱动电源安置腔，电源腔与发光腔之间做了隔热分隔，避免LED光源长期工作产生的热量传导至电源侧，加速电源元器件的老化，整灯的散热依托金属外框的热传导实现，背部预留的对流缝隙可以让腔体内的热空气自然散出，无需额外加装散热风扇，从根源上避免了风扇运转带来的噪音与积灰问题，适配对噪音控制有要求的办公、会议类场景。

　　安装边界层面，这款灯具适配的吊顶裁切洞口尺寸为595mmx595mm，刚好匹配常规600x600模数的吊顶板材规格，整灯嵌入吊顶后的总厚度控制在100mm以内，只要吊顶内部的空腔深度大于120mm即可顺利安装，无需调整原有吊顶的龙骨排布；外框的翻边宽度为15mm，可以覆盖裁切洞口边缘的不平整毛边，降低现场安装时的裁切精度要求，即使洞口存在3-5mm的尺寸误差，翻边也能完全遮盖，不会露出缝隙影响顶面美观度。

　　从实际使用的功能特性来看，整灯的外框采用冷轧钢板折弯成型，表面做了静电喷塑处理，抗锈蚀能力强，即使在湿度较高的地下机房、卫浴区域周边使用，也不会出现框体生锈掉漆的问题；接线部位设置了独立的压线板与接线端子，接线完成后压线板会牢牢固定线缆，避免后期拉扯线缆导致接线松脱、接触不良的问题，所有带电部位都做了绝缘遮挡，安装过程中不会误触带电部件，符合低压电气设备的安全防护要求。

　　在结构建模的过程中，需要重点关注几个配合尺寸的公差控制：首先是弹性卡扣的伸缩行程，要保证卡扣压缩后的整体尺寸小于吊顶裁切洞口尺寸，同时弹出后的卡接尺寸要大于洞口尺寸，避免卡接失效；其次是扩散板与框体的卡槽配合间隙，间隙过大会导致扩散板晃动产生异响，间隙过小则会导致高温环境下扩散板膨胀顶起；另外背部的接线腔预留位置要避开吊顶主龙骨的布设位置，保证灯具推入时不会与龙骨产生干涉。这款灯具的结构没有复杂的异形曲面，所有折弯、卡扣结构都符合常规钣金加工的工艺要求，开模成本低，量产一致性好，适合批量应用在大面积的标准化吊顶照明场景中。
