多爪联动机械夹持卡爪结构设计

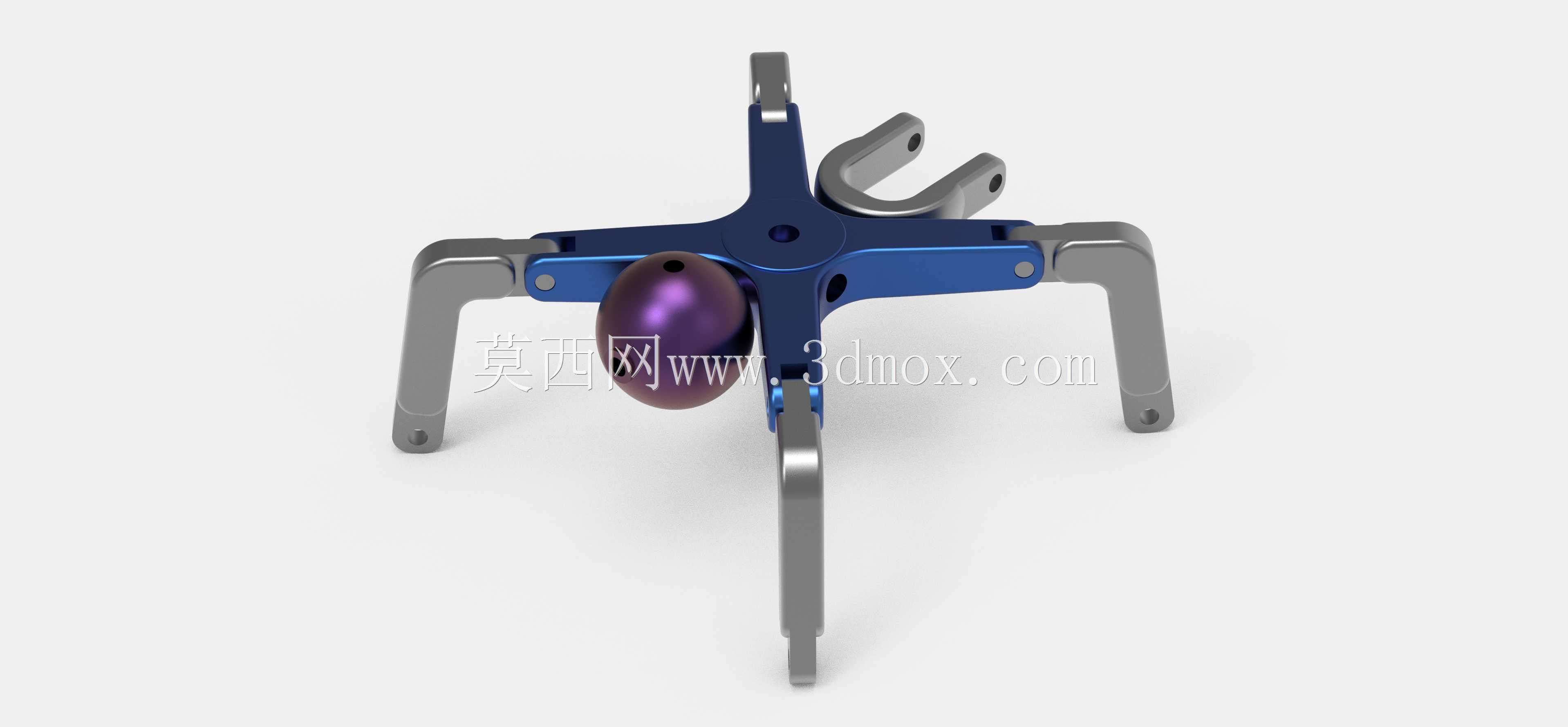

　　这套多爪夹持结构的设计初衷，最初是为小型机加工工位的异形工件快速夹持做方案验证，后续调整了关节阻尼参数后，也可作为机械原理演示的实操教具使用。在实际车间场景里，这类多爪同步联动的结构，常被用于小尺寸不规则零件的周转夹持，比如小型精密铸件去毛刺工位、光学镜片粗磨工位的工件固定，相比传统三爪卡盘，它的多点接触特性可以更好地分散夹持力，避免薄壁、异形工件被夹伤变形。

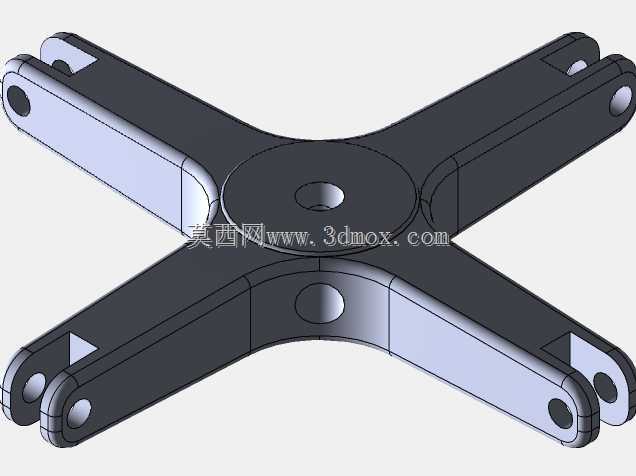

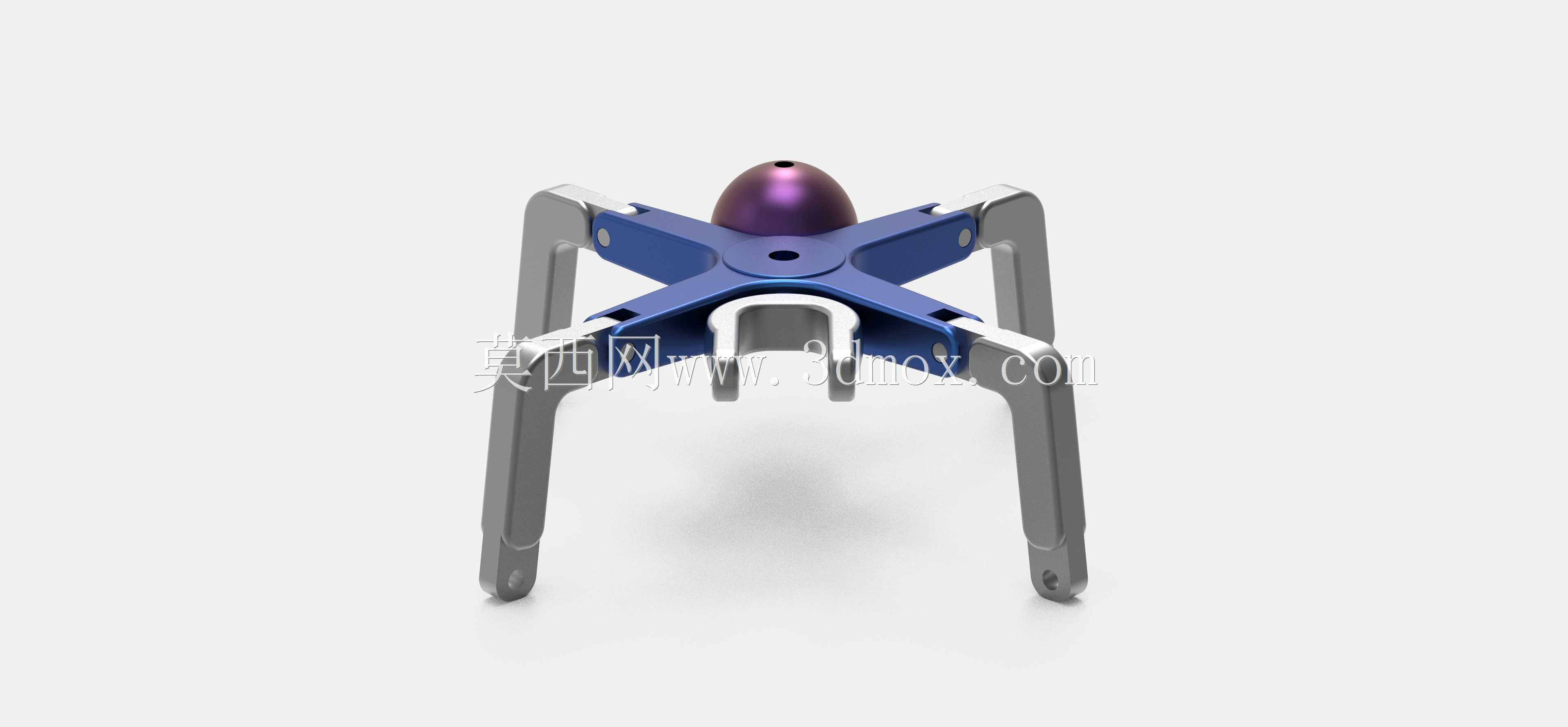

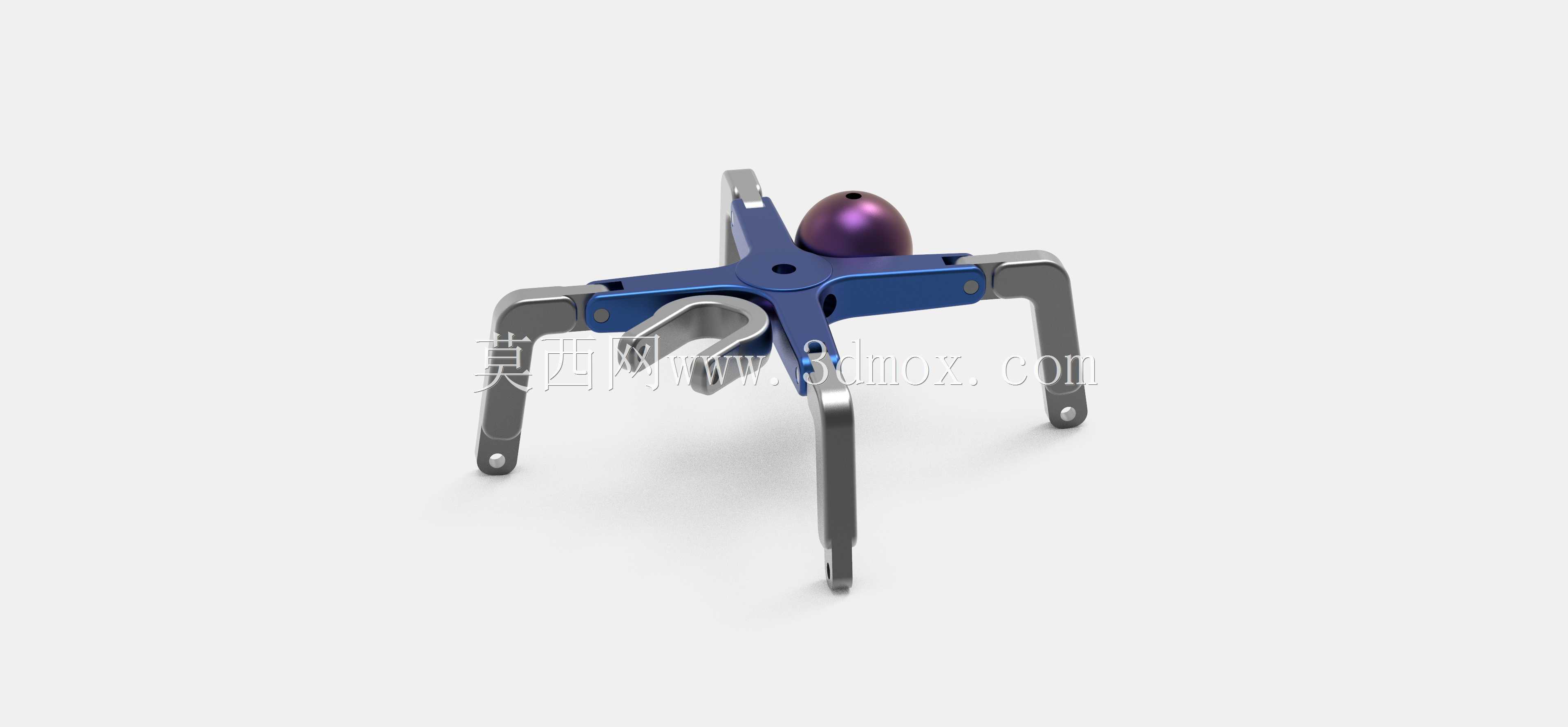

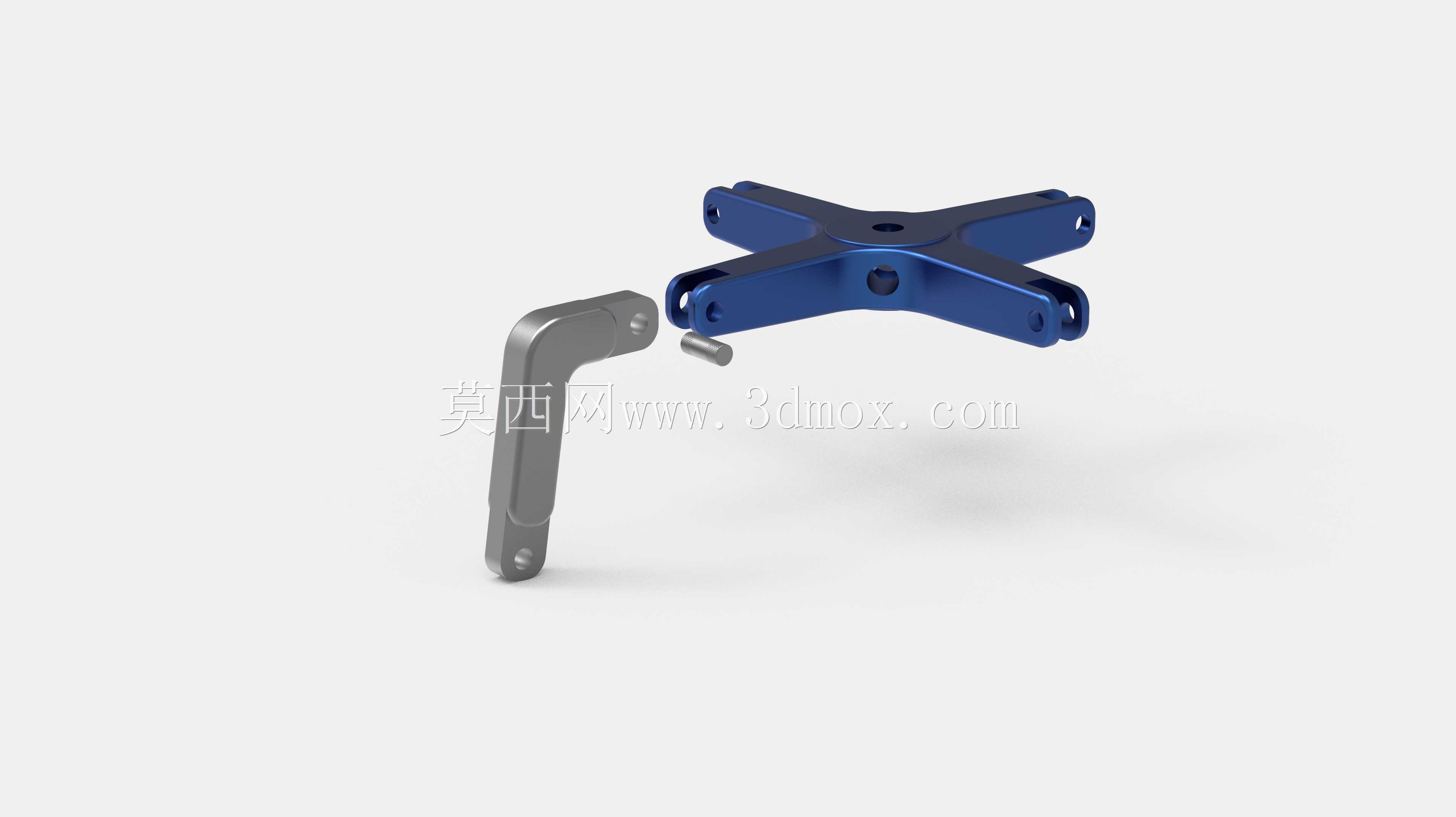

　　从功能特性来看，该结构采用中心盘同步驱动的设计逻辑，所有爪臂通过中心盘的销轴连接实现同步开合，不存在单爪动作滞后的问题，每个爪臂的末端都做了圆弧过渡处理，接触工件的位置预留了粘贴防滑垫片的安装槽，实际使用时可以根据被夹持工件的材质，更换橡胶、聚氨酯或者铜质的接触垫，防止刮伤工件表面。爪臂的中段设置了阻尼调节螺钉，可以根据夹持力需求调整关节的转动阻尼，避免夹持过程中爪臂出现虚位晃动，保证夹持定位的重复精度。

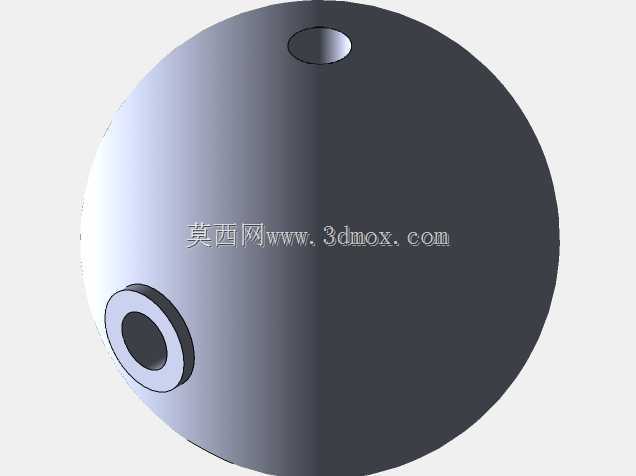

　　设计过程中，首先确定的是中心盘的回转直径，整个结构的最大外轮廓尺寸控制在120mm以内，安装基准面为中心盘的下端面，预留了4个M3的螺纹安装孔，可以直接固定在小型回转工作台或者直线滑台的末端执行器接口上，不需要额外做转接板，适配多数小型自动化设备的安装边界。爪臂的开合行程做了限位设计，最大张开状态下爪端的外接圆直径为80mm，最小收拢状态下可以夹持直径10mm的柱状工件，行程范围覆盖了多数小型精密零件的夹持尺寸需求。

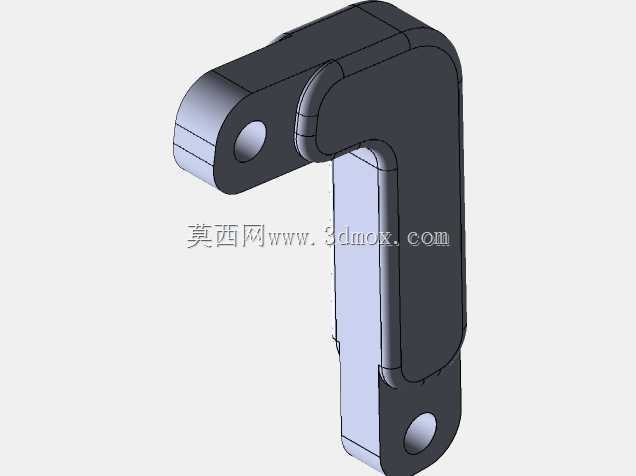

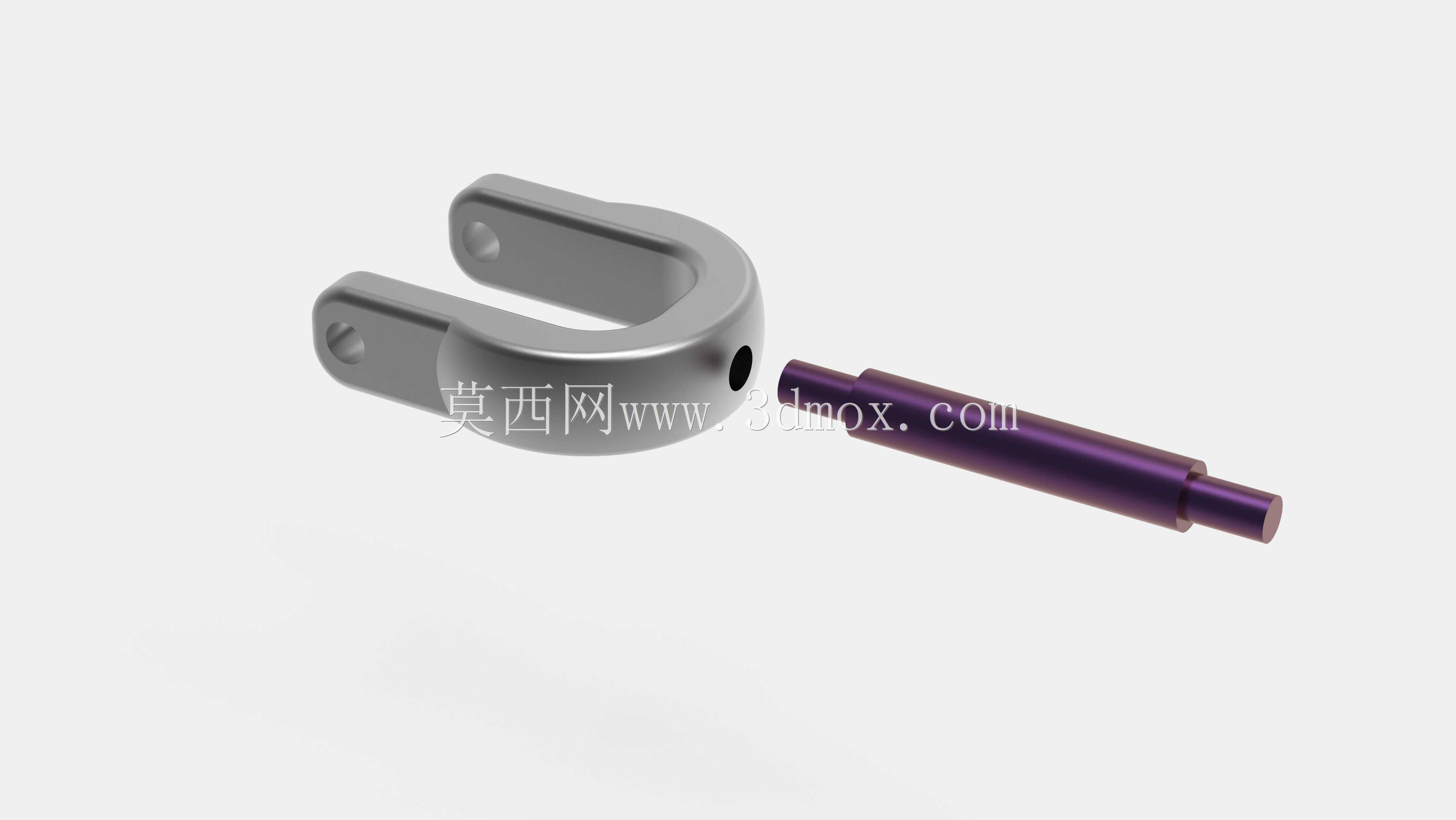

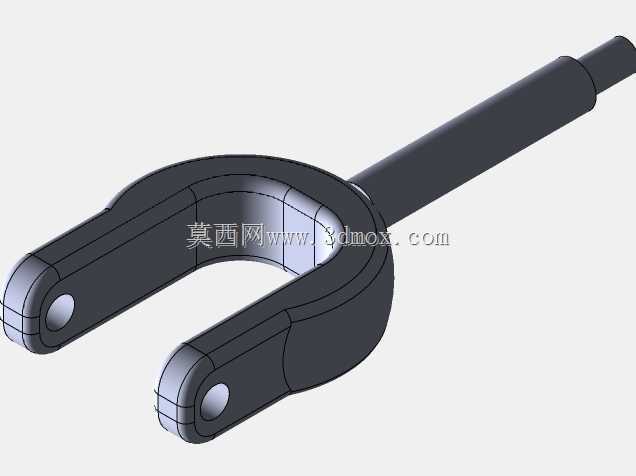

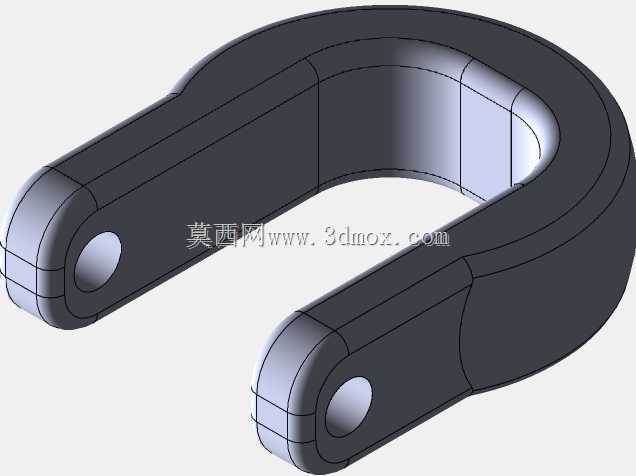

　　结构的受力路径做了专门优化，夹持时的作用力从中心盘传递到爪臂的加强筋位置，再传导到末端接触点，爪臂的截面采用变厚度设计，靠近中心铰接点的位置厚度为8mm，往爪端方向逐渐收窄到4mm，既保证了铰接位置的结构强度，又控制了整体的重量，整套结构的总重量控制在180g以内，不会给小型滑台或者机械臂末端带来过大的负载。所有铰接位置都采用了销轴加铜套的配合方式，间隙控制在0.02mm以内，长期往复开合也不会出现明显的磨损间隙，维护时只需要定期在铜套位置添加少量润滑脂即可，不需要复杂的拆解保养。

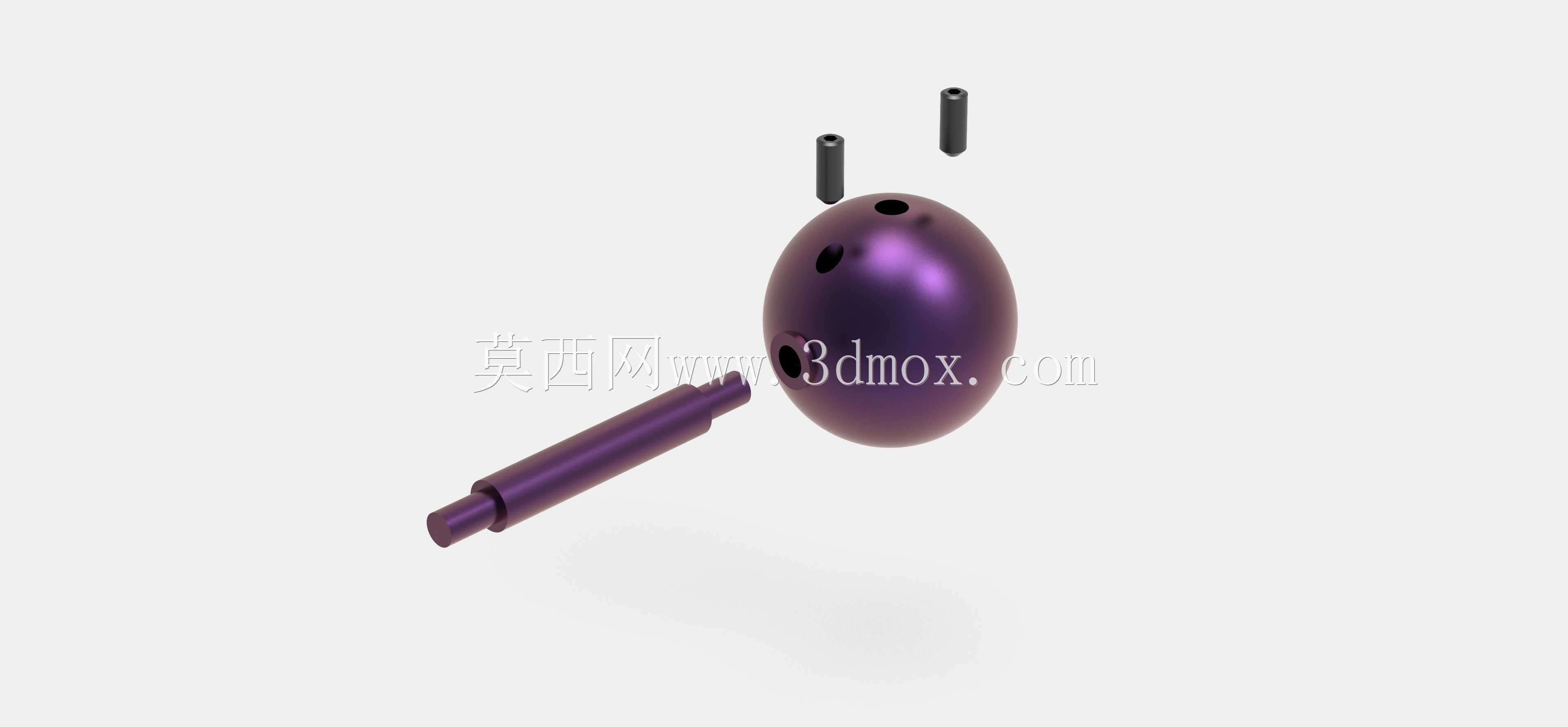

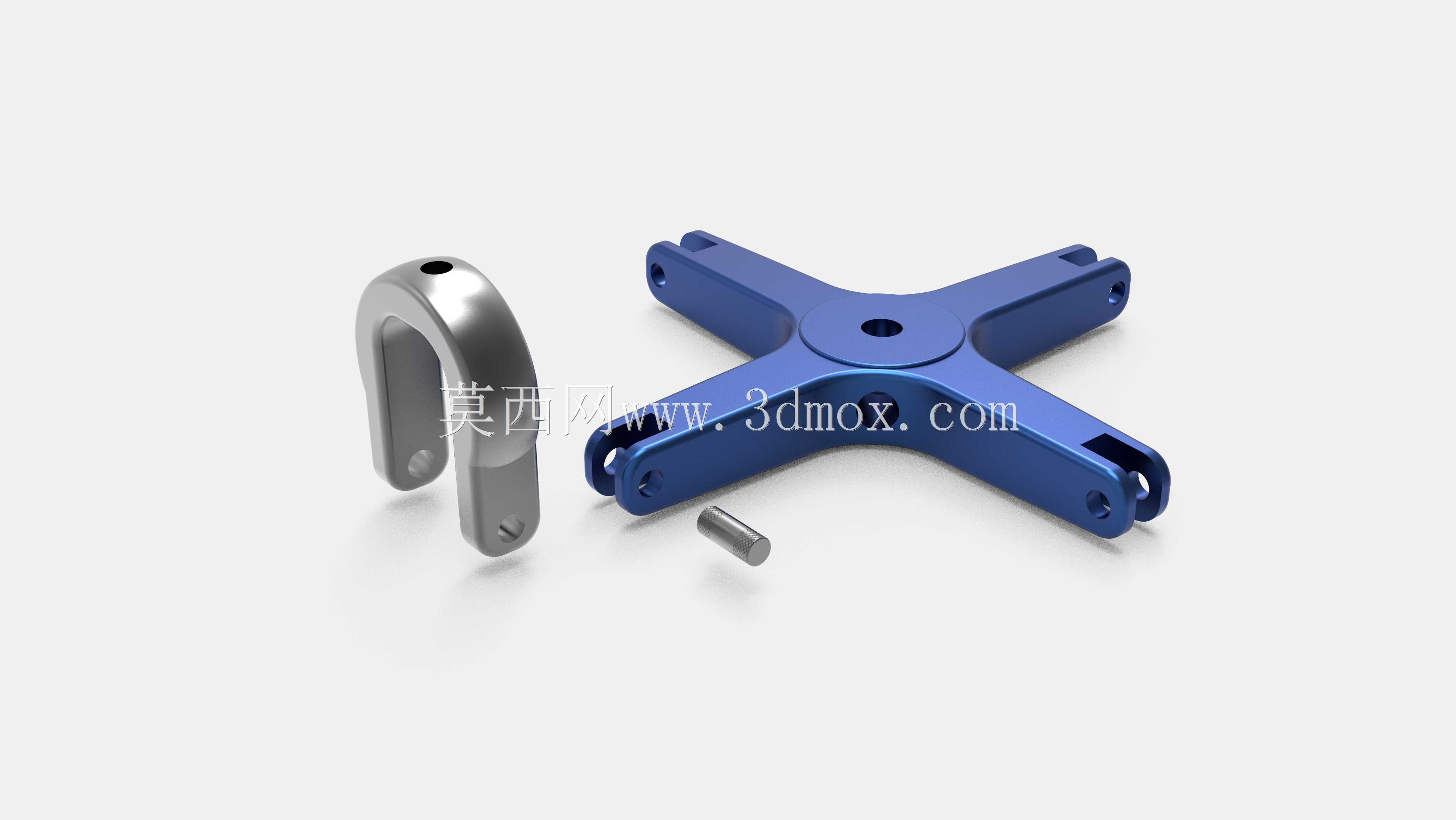

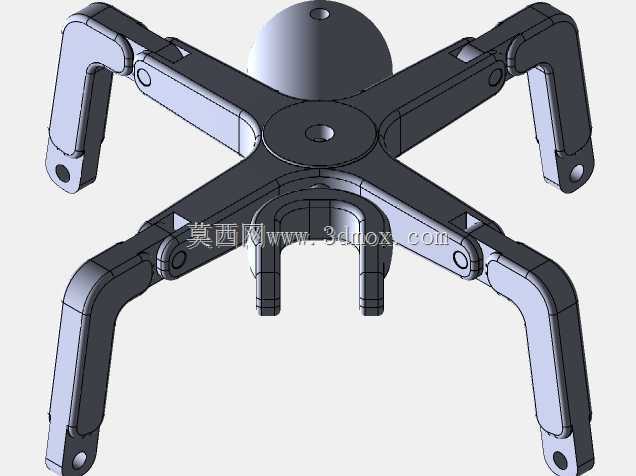

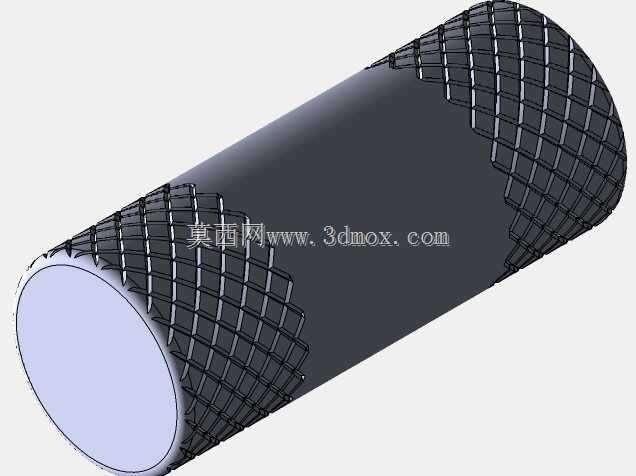

　　在做三维建模的时候，特意对每个爪臂的运动轨迹做了干涉检查，确保开合全行程中相邻爪臂之间不会出现剐蹭，中心位置的凸起结构是为了平衡中心盘的转动惯量，同时也可以作为手动开合的操作手柄，在手动调试工位使用时，直接按压顶部的凸起就可以带动所有爪臂同步张开，松开后依靠关节处的阻尼保持夹持状态，不需要额外设置弹簧复位结构，简化了整体的零件数量，整套结构算上紧固件一共只有21个零件，加工和装配的难度都比较低，普通的数控铣床就可以完成所有金属零件的加工，不需要特殊的加工工艺。

　　实际测试中，这套结构在夹持铝合金小零件时，夹持力可以达到15N，足够满足周转和轻度加工的固定需求，如果需要更大的夹持力，只需要更换阻尼更大的关节垫片，或者在中心盘位置加装小型驱动气缸，就可以升级为气动夹持方案，拓展性比较强。作为机械原理演示教具使用时，它可以直观展示平面连杆机构的同步运动逻辑，学员可以直接观察到中心盘转动角度和爪臂开合距离的对应关系，比纯图纸的教学方式更直观，也可以作为机械创新设计的基础原型，在此基础上拓展不同的爪端形状，适配更多特殊形状工件的夹持需求。
