车身制造用定位支撑结构三维设计

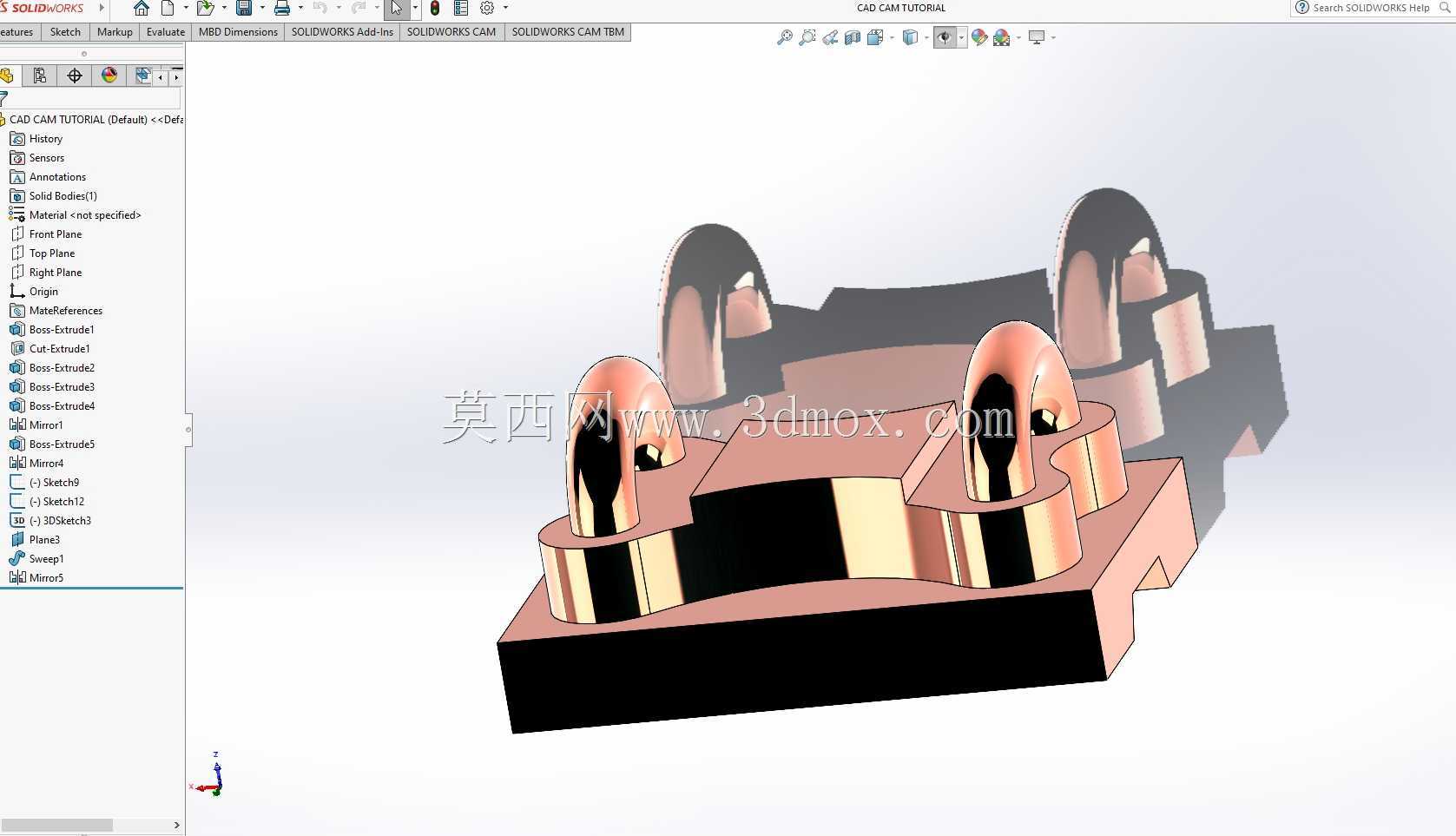

　　在汽车白车身焊装、冲压件转运以及分总成装配工位上，这类多凸点定位支撑结构是工位工装里的核心接触部件，直接决定了薄板件在加工过程中的形位精度，避免薄板因为夹持受力不均产生的焊接变形、装配错位问题。不同于常规平面支撑块，这个结构采用了四组带圆弧过渡的凸台作为接触点位，每个凸台的顶端都做了R角圆滑处理，接触区域不会对车身覆盖件的漆面或者冲压成型面造成压痕，适配0.7-1.2mm厚度的车用冷轧钢板支撑需求。底座部分采用了带侧伸定位耳的矩形基座设计，基座底面做了0.02mm平面度要求的精加工面，安装时可以直接贴合工装基板的T型槽台面，侧伸的耳位上预留了沉头安装孔，能通过内六角螺栓直接锁附在工装台的对应定位孔位上，

　　安装后整体的支撑高度公差可以控制在±0.05mm范围内，满足焊装工位重复定位精度要求。设计过程中首先梳理了对应车身分总成的支撑点位坐标，四个凸台的位置完全匹配车身下部加强件的工艺定位孔周边的支撑面，凸台的高度差根据车身件的曲面落差做了对应适配，每个凸台的接触端面都和对应位置的车身曲面法向保持垂直，保证支撑时接触受力是垂直于工件表面，不会产生侧向分力导致工件移位。凸台和底座的衔接位置做了渐变圆弧过渡，没有直角应力集中区域，在反复承受工件放置的冲击载荷时，不会出现衔接位置开裂的问题，整体结构采用一体式加工成型的设计思路，没有拼接焊缝，长期使用的结构稳定性更好。实际应用场景里，这类支撑结构可以直接替换焊装线上的老旧支撑块，

　　不需要对原有工装基板做额外改造，安装边界和常规80mm间距的工装孔位完全适配，底座的整体长宽尺寸控制在120mm*80mm范围内，不会和周边的夹紧臂、焊枪行走路径产生干涉。凸台部分的高度根据工位操作需求做了统一设计，支撑面距离工装基板的高度为65mm，给焊枪的电极头留出了足够的操作空间，工人在进行点焊作业时，电极头可以顺利到达焊点位置，不会和支撑结构产生碰撞。针对冲压工位的下料转运场景，这个支撑结构也可以安装在转运料架的定位位置，四个凸台刚好卡入车身冲压件的工艺缺口位置，转运过程中工件不会出现滑移，避免转运过程中工件之间的磕碰划伤。结构的壁厚设计上，底座的主体壁厚为15mm，凸台的根部壁厚为10mm，在保证整体结构刚性的前提下，

　　尽可能控制了整体重量，单块支撑的重量控制在1.2kg左右，工人在进行工装换型调整时，可以单人完成拆装调整，不需要额外的吊装辅助。在细节处理上，所有的棱边都做了C1倒角处理，没有锋利的边角，避免工人调整工装时被划伤，安装沉孔的深度做了精准控制，螺栓锁附后螺栓头完全沉入沉孔内，不会突出底座底面影响安装平面度。和常规的圆柱头支撑销相比，这种带圆弧顶的凸台支撑接触面积更大，单位面积的接触压力更小，支撑软质铝板或者复合材料车身件时也不会产生压痕，适配现在新能源车型的混合材料车身加工需求。设计时也考虑了长期使用的磨损问题，凸台的接触端面可以根据使用需求做淬火处理，表面硬度达到HRC45-50，反复接触工件也不会出现明显的磨损凹陷，延长工装的维护周期，减少生产线停线调整的频次。
