悬挂式圆柱工件周转料架带牵引机构

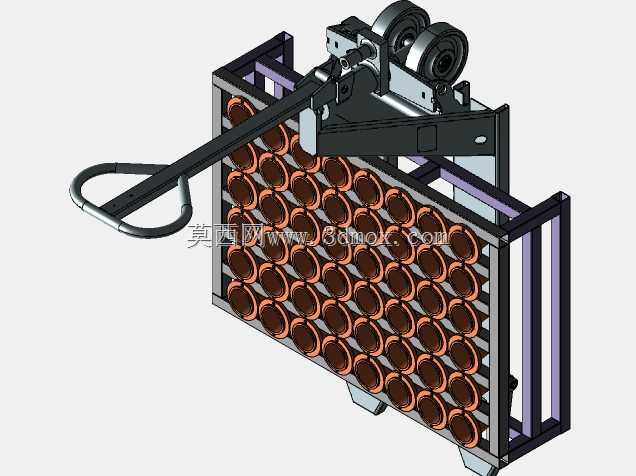

　　该结构主要面向机加工车间内圆柱类零件的工序间周转与线边暂存场景，适配轴套、轴承坯料、短圆柱销等批量回转体零件的转运需求，可直接对接悬挂输送线的挂接接口，也可通过人工牵引完成跨工位的物料转移，解决传统通用料箱存放圆柱件易磕碰、取件效率低、无法直接上线流转的痛点。整体框架采用矩形钢管拼焊成型，框架侧边预留与悬挂输送线行走轮组匹配的挂接支座，行走轮组内嵌双轴承结构，可直接卡入悬挂线的标准C型轨道，无需额外转接工装即可实现料架从线边暂存位到输送线的快速挂载，减少二次搬运的动作浪费。料架的承载面采用阵列式斜置插孔设计，每个插孔的内径适配对应规格圆柱工件的外径，插孔轴线与水平面呈15°倾角，既可以保证工件插入后依靠自重稳定限位，

　　不会在转运过程中窜动脱落，也能让作业人员在取件时直接顺着倾角方向抽出工件，无需抬升工件越过料架边框，适配单人单手取件的操作习惯，单料架的阵列排布可容纳近百件圆柱工件，插孔之间的间隔预留了机械手取件的手指避让空间，可兼容人工取件与自动化设备上下料的双重需求。前端设置的环形牵引把手采用圆钢弯制而成，把手表面套有防滑橡胶套，把手与框架主体之间通过加强筋板焊接连接，牵引点的高度匹配人体站立操作的舒适施力区间，人工牵引时无需弯腰发力，同时牵引端预留了与AGV牵引销对接的定位孔，可适配自动导引车的拖拽转运需求，无需额外改造即可融入自动化物流体系。框架底部设置有四个限位支脚，支脚高度匹配标准托盘的堆垛间隙，

　　料架落地时支脚可直接嵌入下方料架的顶部定位槽，实现多层堆垛存放，减少线边暂存的占地面积，堆垛状态下上层料架的载荷通过支脚直接传递到下层框架的主梁上，不会压损下层存放的工件。设计过程中优先考虑了结构的冗余强度，框架主梁的壁厚选型按照额定载荷的1.5倍安全系数计算，行走轮组的轮压按照满载工况下的动载荷校核，可承受满载状态下启动、制动时的冲击载荷，避免长期使用后出现框架变形、轮组卡滞的问题。料架的整体宽度适配车间标准通道的通行宽度，长度方向的尺寸匹配悬挂输送线的工位间距，挂载在输送线上时不会与相邻工位的设备产生干涉，框架侧边预留的标识牌安装位可粘贴工件型号、数量、工序状态等信息，方便生产现场的目视化管理。插孔的边缘做了圆弧倒角处理，

　　避免工件插入时刮伤零件表面，对于表面质量要求较高的精加工工件，还可在插孔内嵌尼龙衬套，进一步降低磕碰划伤的风险。整个结构无复杂的活动部件，除行走轮组的轴承需定期加注润滑脂外，其余部位无需特殊维护，焊接成型后整体做喷塑处理，可适应车间内切削液、油污的腐蚀环境，使用寿命远高于普通的木质或塑料周转箱。在实际产线布局中，该料架可直接布置在数控车床的出料端，加工完成的圆柱工件可直接插入料架插孔，待满载后直接挂载到悬挂输送线上，流转到下一道磨削工序的进料端，全程无需倒换料箱，减少了零件的二次装夹与搬运次数，有效降低了零件磕碰损伤的概率，同时标准化的外形尺寸可适配车间内的自动化立体库存放要求，实现从机加工、热处理、磨削到装配全工序的物料单元化周转。
