欧姆龙D2F-01小型微动开关结构设计

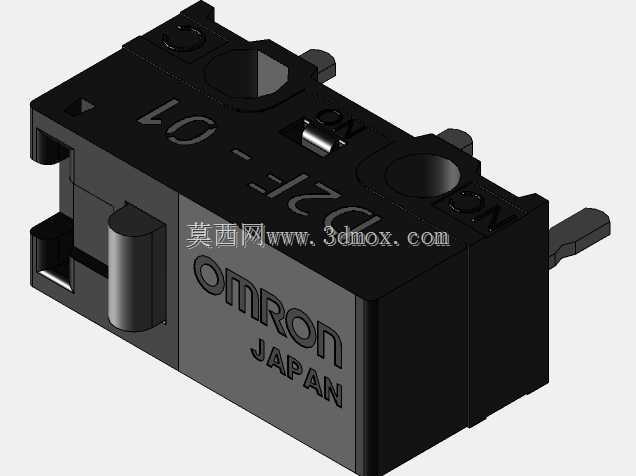

　　在做小型自动化设备、消费电子结构、测试治具的结构设计时，这类小型微动开关的选型和安装位预留是经常碰到的细节，很多刚入行的工程师容易忽略这类小元件的安装边界，最后打样回来出现干涉、触发行程不对的问题，反而拖慢整机组装进度。这款欧姆龙D2F-01属于超小型微动开关，本身的外形做了紧凑化设计，本体采用阻燃黑色工程塑料壳体，侧面预留了两个标准安装孔位，安装时可以通过M2小螺丝直接固定在安装板上，也可以根据治具的空间做卡扣式固定，不需要额外设计复杂的固定结构。从实际使用场景来看，这类开关常用在3C产品的开盖检测、小型气动滑台的行程限位、测试治具的到位检测、游戏外设的按键触发这些场景，本身的触发压力做了适配，既不会因为触发力过大导致机构卡滞，

　　也不会因为触发力过小出现误触发的情况。从设计思路上看，这款开关的本体做了对称式的结构布局，触发拨杆的位置在本体顶部居中位置，引脚从本体侧方引出，焊接在PCB板上时不需要预留过大的板边空间，引脚的间距符合常规小信号元件的布线规范，布线时不需要额外做走线避让。在做三维建模的时候，要特别注意几个安装边界：首先是开关本体的总高度，安装面到触发拨杆自由状态的高度差要留准，不然会出现压不到位或者压过量损坏开关内部弹片的问题；其次是侧面引脚的伸出长度，在设计PCB安装位的时候，要预留足够的焊盘空间，同时要注意引脚和周边金属结构件的安全距离，避免出现短路风险；另外开关的触发行程要和联动机构的运动行程匹配，这款开关的预行程和过行程都做了冗余设计，

　　正常使用时只要触发压块压下到额定行程位置就能稳定通断，不需要压到最底部，能有效延长开关的使用寿命。从内部结构逻辑来看，这类微动开关采用的是弹片式瞬动结构，不管触发压块的按压速度快慢，内部触点都能快速完成通断，不会出现接触不良、拉弧的问题，适合小信号的通断场景，不能用来直接通断大电流负载，选型的时候要注意负载参数匹配。在做整机结构布局的时候，这类开关的安装位尽量不要布置在有大量油污、切削液飞溅的位置，如果必须在这类环境下使用，要额外给开关设计防护套，避免液体渗入内部导致触点氧化失效。另外开关的安装面平面度要控制在合理范围内，如果安装面凹凸不平，锁紧螺丝的时候会导致开关本体变形，内部弹片卡滞，出现触发失效的问题。

　　很多工程师在做治具设计的时候，喜欢把开关的安装位做在薄亚克力板上，亚克力板锁紧后容易变形翘曲，反而会让开关的触发位置偏移，更推荐把这类开关直接安装在金属安装板或者硬质玻纤板上，保证长期使用的位置精度。从外形细节来看，开关本体上的标识做了模内注塑，不会因为长期摩擦掉字，后期维护更换的时候能快速识别型号，不需要反复核对尺寸。触发拨杆采用金属材质，表面做了防锈处理，和压块反复摩擦也不会出现锈蚀卡滞的问题。在做三维装配的时候，要给开关的活动拨杆预留足够的运动空间，周边不要有走线或者其他小零件凸出来干涉拨杆的按压动作，很多组装时出现的触发异常，都是因为周边的线束头、塑胶飞边挡住了拨杆的运动行程，不是开关本身的质量问题。
