转炉炼钢主体设备结构三维设计

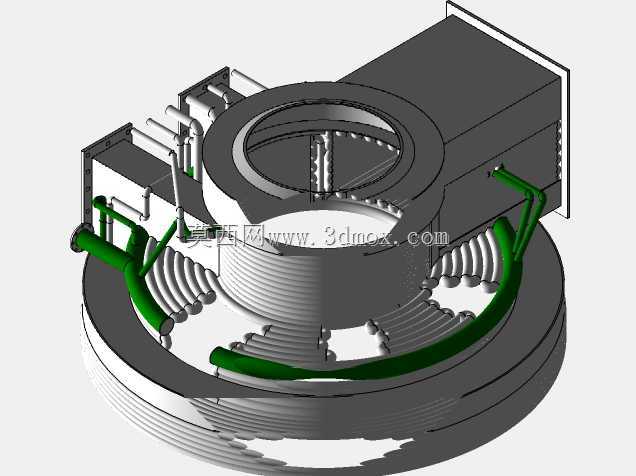

　　在长流程钢铁生产的转炉炼钢工序中，BOF转炉是衔接铁水预处理与后续精炼、连铸环节的核心冶炼装备，承担着铁水脱碳、升温、成分调控的核心功能，其结构设计的合理性直接决定冶炼作业的稳定性、设备运行寿命与生产安全系数。这套三维结构完整还原了顶吹转炉的核心组成部分，从实际工程落地的角度拆解各部件的设计逻辑与安装适配要求。从整体结构布局来看，模型完整呈现了转炉炉体、托圈支撑装置、水冷管路系统、倾动侧连接结构几大核心模块，炉体采用直筒段加锥形炉底的经典构型，炉口部位做了加厚强化处理，匹配冶炼过程中高温炉气冲刷、废钢加料撞击的恶劣工况，炉身外侧排布的环形水冷盘管是炉壳降温的核心结构，盘管沿炉身周向均匀排布，通过多组绿色标识的进水、

　　回水支管与外部供水环管连通，设计时充分考虑了管路的热膨胀余量，每段盘管之间预留了适配热变形的弯曲补偿段，避免炉体高温状态下管路因热应力出现拉裂泄漏。托圈作为承托炉体的核心承载部件，采用箱型焊接结构的环形设计，套设在炉身中下部位置，通过多组连接支座与炉体固定，既能够传递倾动过程中的扭矩，带动炉体完成0到360度范围内的倾转动作，满足出钢、出渣、加料、检修等不同工位的姿态需求，同时托圈内部也可通入冷却介质，降低高温炉体对倾动传动部件的热辐射影响。模型中呈现的管路系统做了清晰的结构区分，不同走向的管路分别承担炉口冷却、托圈冷却、烟罩连接的介质输送功能，管路的固定支架沿炉体与托圈的对应位置均匀布置，

　　支架的安装位置避开了倾动过程中的运动干涉区域，同时在管路与高温炉壳接触的部位预留了隔热间隙，避免管路直接接触高温壳体导致介质汽化、管路烧损。从安装边界的维度来看，这套转炉结构的安装基准以托圈两侧的耳轴中心线为核心，耳轴作为整个炉体的旋转支撑点，其同轴度公差在设计时需要严格控制在行业规范要求范围内，避免倾动过程中出现卡阻、偏载问题；耳轴外侧预留的连接法兰尺寸与倾动减速机的输出端完全适配，现场安装时可直接与传动装置对接，无需额外加工过渡连接件。炉体底部的支撑结构在直立冶炼工位时可承担部分炉体重量，降低耳轴的长期承载负荷，支撑座的高度设计充分考虑了炉底热膨胀的向上位移量，避免高温状态下炉底与基础结构出现硬接触挤压。在实际冶炼作业场景中，

　　该结构的设计充分匹配了顶吹氧枪的作业空间，炉口的内径尺寸与氧枪升降的行程范围、烟罩的升降对位尺寸完全适配，加料时废钢、铁水的倒入轨迹不会与炉口水冷结构发生碰撞，出钢口的位置设计在炉体倾转至对应角度时，钢水可顺利流入钢包，同时避免炉渣随钢水流出。设计过程中针对炉体的载荷分布做了充分校核，炉体自重、炉内钢水重量、炉衬耐火材料重量的合力作用点始终处于耳轴中心线的合理范围内，保证倾动过程中设备运行平稳，不会出现溜炉等安全隐患。水冷系统的管路通径设计按照炉体各部位的热负荷大小做了匹配，炉口、炉身上部热负荷高的区域，盘管排布更密集，冷却水流量更大，炉身下部热负荷较低的区域，盘管间距适当放大，在保证冷却效果的同时减少冷却水的消耗量，降低生产运行成本。模型中各部件的连接方式均采用工程实际中的标准连接结构，管路法兰、支座螺栓的规格都对应行业通用标准件，后续维护更换时无需定制特殊配件，可有效降低设备的运维成本。
