多规格管材斜切定位拼式夹具结构

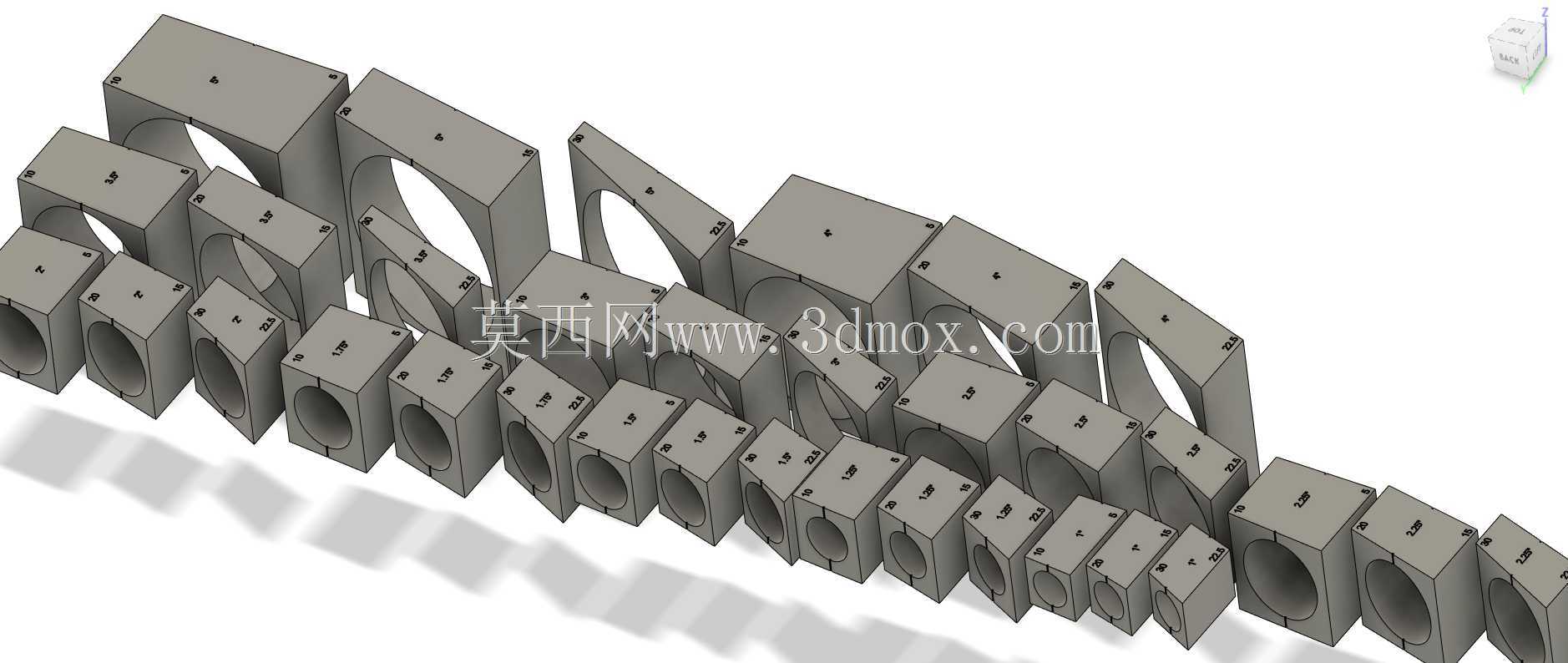

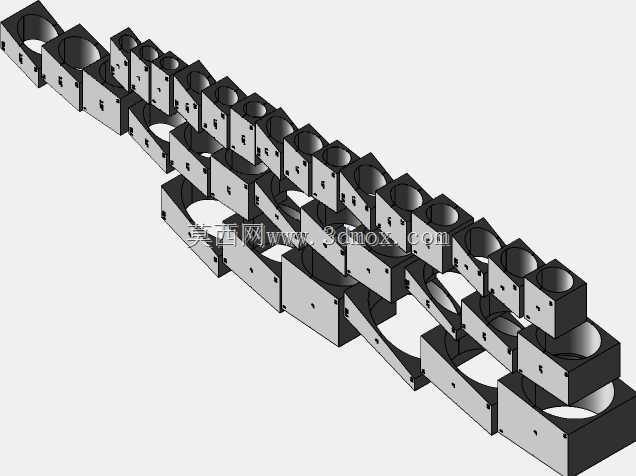

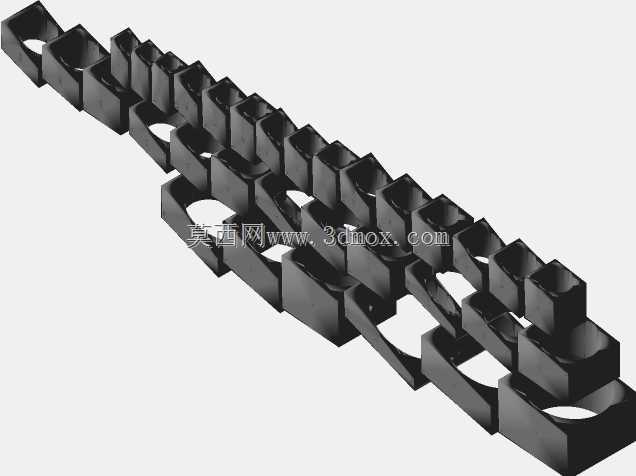

　　在中小批量管材、棒材的斜切加工场景里，常规单工位夹具往往只能适配单一管径、单一切割角度，换产时需要反复调整夹块位置、重新校准切割角度，不仅辅助工时占比高，多次装夹带来的定位误差也容易导致切口角度偏差、端面平面度超差，尤其在加工多规格、多角度的管材斜口工件时，传统夹具的适配短板会被进一步放大。这套拼式切割夹具的设计逻辑，就是通过模块化拼合的夹具体单元，覆盖常见的管材外径规格与常用切割角度需求，减少换产调整环节的工作量，同时保证不同批次工件的装夹定位一致性。整套夹具的核心单元为独立的块状夹具体，每个夹具体上预制有对应管径的半圆定位型腔，以及对应切割角度的让位缺口，覆盖1、1.25、1.5、1.75、2、2.25、2.5、3、3.5、4、

　　5英寸的常用管材外径，同时针对每个管径规格，配套有5°、10°、15°、20°、22.5°、30°这几个管材加工中高频使用的斜切角度，基本覆盖了管路预制、框架搭建、五金制品加工里常见的斜口切割需求。从结构设计来看，每个夹具体单元都采用了统一的安装基准面，底部可直接固定在带T型槽的机床工作台上，相邻夹具体之间可通过侧面的定位销孔实现快速拼合对齐，不需要每次装夹都重新打表找正基准。针对不同管径的装夹需求，对应规格的夹具体型腔内壁做了防滑处理，避免切割过程中管材受锯片切削力作用发生转动或轴向窜动，同时型腔的圆弧精度控制在合理公差范围内，保证管材装夹后同轴度符合切割要求，不会因为装夹偏心导致切口出现马蹄形偏差。

　　角度让位缺口的设计则是直接在夹具体上预制出对应角度的避空面，切割时锯片可以直接沿缺口进给，不需要额外调整锯片的偏转角度，只要选好对应角度的夹具体单元拼合固定，就能直接获得准确的切割角度，省去了传统加工中反复调整锯片角度、试切验证的步骤。从安装边界来看，单个夹具体单元的外形尺寸紧凑，拼合后的整体长度可根据单次装夹的工件数量灵活调整，既可以单单元独立使用装夹单根工件，也可以多单元并排拼合同时装夹多根同规格或不同规格的工件，适配不同锯切设备的工作台行程，不会出现夹具尺寸超出行程范围无法安装的问题。夹具体的结构做了等强度优化，在保证装夹刚性的前提下去除了非受力区域的多余材料，既降低了夹具自身重量，方便操作人员快速更换拼合单元，

　　也避免了夹具过重导致工作台负载过大的问题。在实际加工应用中，操作人员只需要根据待加工管材的外径、需要切割的斜口角度，挑选对应的夹具体单元，沿工作台T型槽拼合对齐后压紧固定，将管材穿入对应型腔并靠紧轴向定位面，就可以直接启动设备完成切割，换产时只需要更换对应规格的夹块单元，不需要重新调整设备的切割角度参数，对于多品种小批量的管材加工场景，能大幅压缩换产准备时间，同时因为角度基准直接预制在夹具体上，避免了人工调整角度带来的人为误差，能有效保证同批次工件的切口角度一致性，减少后续坡口加工、拼接装配时的修配工作量。另外，这套拼合式的结构也方便后续扩展，如果需要新增其他管径或其他切割角度的加工需求，只需要单独加工对应规格的夹具体单元，就可以直接和现有单元拼合使用，不需要重新制作整套夹具，具备较好的扩展适配性。夹具体上的压紧点位做了针对性布置，压紧力作用点正对管材支撑位置，避免装夹时管材出现变形，尤其针对薄壁管材的加工场景，合理的压紧点分布能有效降低装夹变形量，保证切口处的圆度符合后续装配要求。
