16寸×7寸火焰造型铝合金轮毂设计

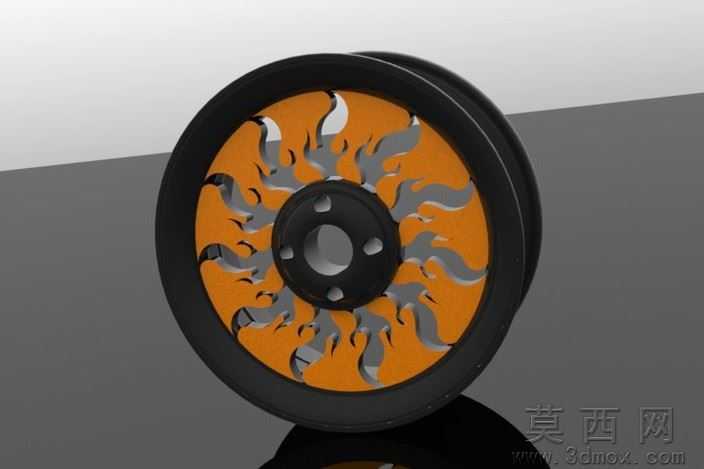

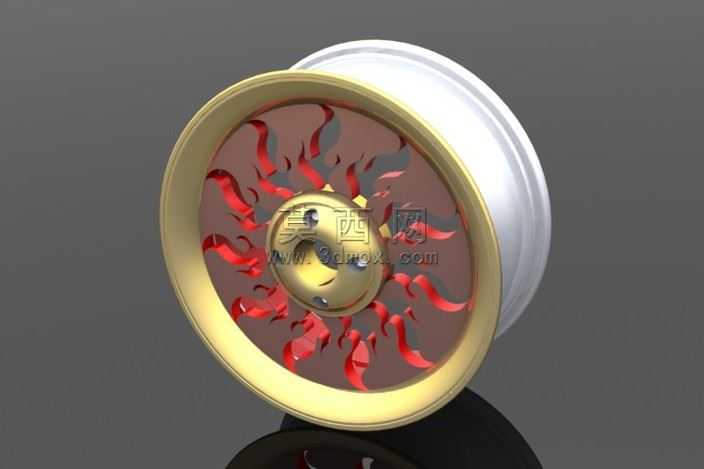

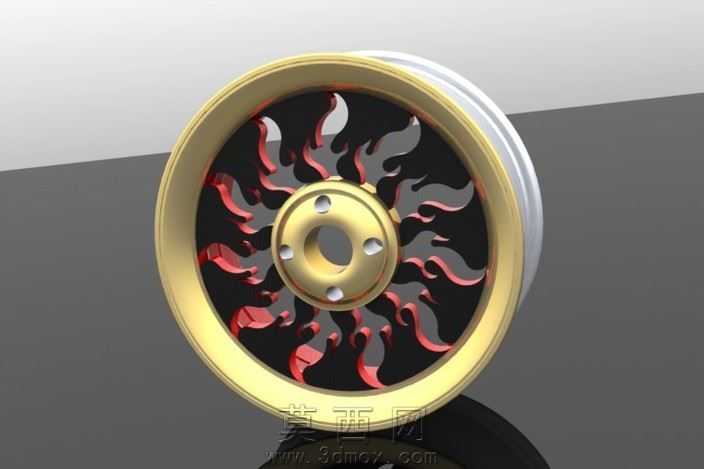

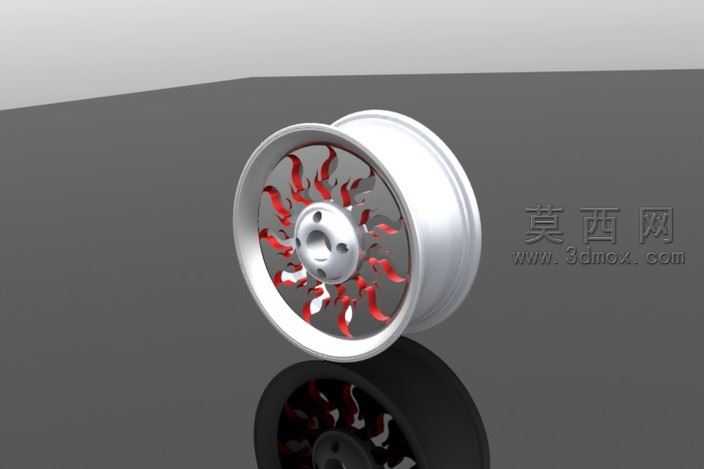

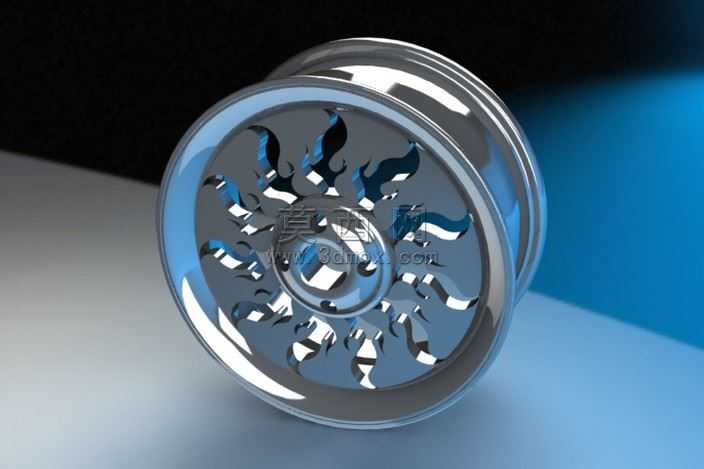

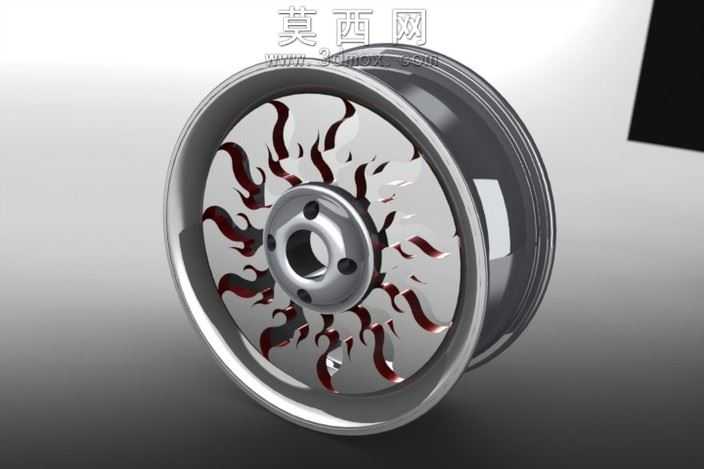

本作品为定制化火焰造型铝合金轮毂三维设计，规格为16英寸×7英寸，适配常规乘用车型的改装升级需求。建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮辋的标准安装基准面为草图平面，绘制轮辋的胎圈座、轮缘、槽底的截面轮廓，通过旋转凸台命令生成轮辋的基础基体，严格匹配乘用车轮胎的安装尺寸公差，保证轮辋与轮胎的贴合密封性。轮辐部分是本次设计的核心亮点，以火焰的灵动形态为设计灵感，先绘制中心轮毂盖的安装凸台，确定PCD螺栓孔的分布圆直径与中心孔尺寸，保证与车辆轴头的安装匹配度；随后以中心凸台为基准，向外发散绘制多组火焰形态的轮辐轮廓，每支轮辐的曲线都模拟火焰升腾的自然弧度，通过拉伸、切除命令生成轮辐的基础实体，再对轮辐的所有棱边做不等半径圆角过渡处理，既还原火焰的柔和流动质感，又避免应力集中提升结构强度。建模完成后对模型做细节优化，在轮辐与轮辋的衔接处做平滑过渡曲面，消除拼接棱角；在螺栓孔位置做沉头结构设计，匹配轮毂螺栓的安装形态，中心孔位置预留轮毂盖的安装卡槽。材质与渲染阶段，为模型赋予高光亮面镀铬铝合金材质，调整材质的反射率、粗糙度参数，模拟抛光铝合金轮毂的金属镜面质感；场景搭建采用渐变蓝黑背景，添加三点布光系统，主光源从侧上方打亮轮毂正面，突出火焰轮辐的镂空光影层次，辅光源补亮轮辋侧面的金属反光，轮廓光勾勒轮毂的边缘形态，最终渲染出的效果图清晰展现轮毂的精致细节与炫酷视觉效果。结构设计上兼顾造型美观与实用性能，轮辐的镂空设计在保证结构强度的前提下降低了轮毂整体重量，有助于降低车辆簧下质量提升操控表现，火焰造型的对称分布保证了轮毂转动时的动平衡性能，所有安装尺寸均符合乘用车轮毂的行业标准，可直接用于改装方案展示或后续的加工生产参考。
