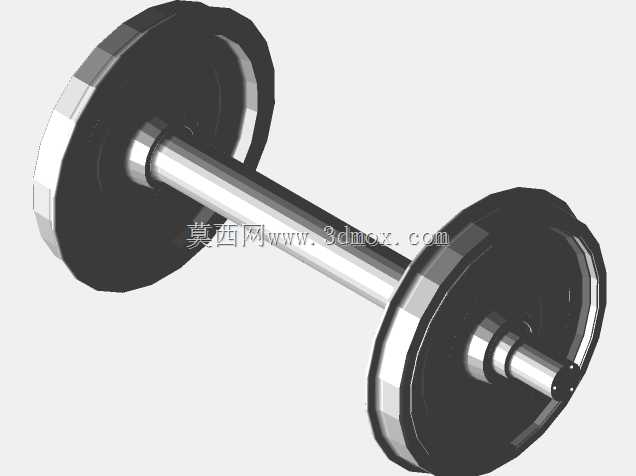

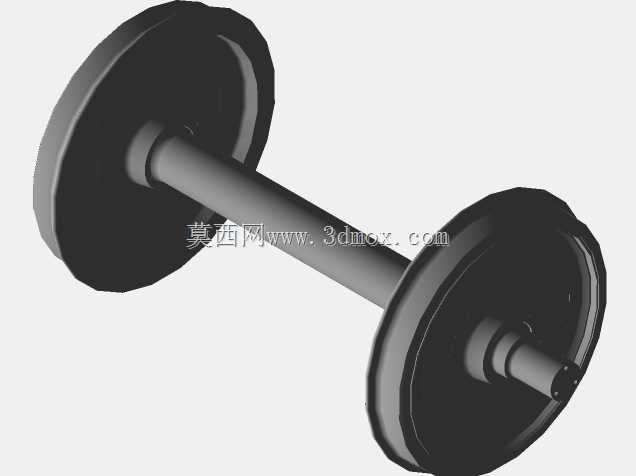

铁路货运车辆轮对结构三维设计

　　铁路货运场景下，轮对是直接承载整车重量、传递走行动力与制动力的核心走行部件，其结构可靠性直接决定货运列车的运行安全与线路适配能力。这款轮对结构针对BA004类货运货车设计，适配常规干线铁路的轨距标准，在日常运用中需要承受满载货物时的垂向静载荷、过曲线时的横向侧向力，以及启动、制动过程中产生的纵向冲击载荷，同时还要适配钢轨顶面的轮轨接触摩擦、道岔通过时的瞬时冲击等复杂工况。

　　从结构设计逻辑来看，该轮对采用整体辗钢车轮搭配实心车轴的经典结构，车轮与车轴通过过盈压装实现刚性连接，避免运用过程中出现相对位移。车轮的踏面采用磨耗型轮廓设计，能够在长期运行过程中自动对中，减少轮轨之间的蛇行运动幅度，降低通过曲线时的轮缘磨耗速率，延长整体使用寿命。轮缘部分预留了足够的厚度余量，能够在通过小半径曲线、道岔辙叉部分时提供足够的导向力，防止脱轨风险。车轴部分根据不同安装位的受力差异设计了阶梯轴结构，轴颈位置用于安装轴承，与转向架侧架的承载鞍配合，将整车重量均匀传递到车轮上；轴身部分做了等强度过渡设计，在保证抗弯、抗扭强度的前提下尽可能降低自重，减少簧下质量，降低轮轨之间的动作用力。

　　在安装边界设计上，该轮对的轴颈中心距严格匹配对应型号转向架的侧架导框间距，车轮内侧距符合铁路干线运用的标准尺寸要求，能够适配常规线路的轨距范围，不会出现内侧距过大导致的轮缘爬上轨顶、或是内侧距过小导致的轮缘贴靠钢轨内侧加剧磨耗的问题。车轮的轮径尺寸匹配货运车辆的常用设计值，既保证足够的运行线速度适配能力，也兼顾了制动盘、轴承等配套部件的安装空间，车轴端部预留了轴承端盖、轴端接地装置或是速度传感器的安装接口，能够适配不同配置的货运车辆改装需求。

　　从实际运用场景出发，这类轮对主要用于大宗货物运输的货运车辆，包括敞车、棚车、平车等通用货运车型，在长交路、重载运用场景下，其结构强度需要满足连续运行的疲劳强度要求，设计过程中针对车轴的应力集中部位做了圆弧过渡处理，避免压装部位、轴径变截面位置出现疲劳裂纹。车轮的辐板部分采用了S型辐板设计，能够有效缓冲轮轨接触产生的振动，减少振动向转向架、车体的传递，降低货运货物在运输过程中的振动冲击，同时也能改善辐板本身的应力分布，避免热应力、机械应力叠加导致的辐板裂纹问题。

　　在建模过程中，需要严格控制轮对的同轴度公差，保证两个车轮的端面跳动、径向跳动符合运用标准，压装部位的表面粗糙度、圆柱度公差需要满足过盈配合的设计要求，避免压装过程中出现应力过大导致的车轴拉伤、车轮崩裂问题。同时轮对的动平衡精度也需要满足设计要求，减少高速运行时的轮对振动，降低对线路和车辆部件的损伤。这类轮对在日常维护中可以通过旋修踏面恢复轮廓尺寸，设计时预留了足够的旋修余量，在轮径磨耗到限之前可以进行多次旋修，降低全生命周期的维护成本。
