便携插脚式多接口电源功率转换装置

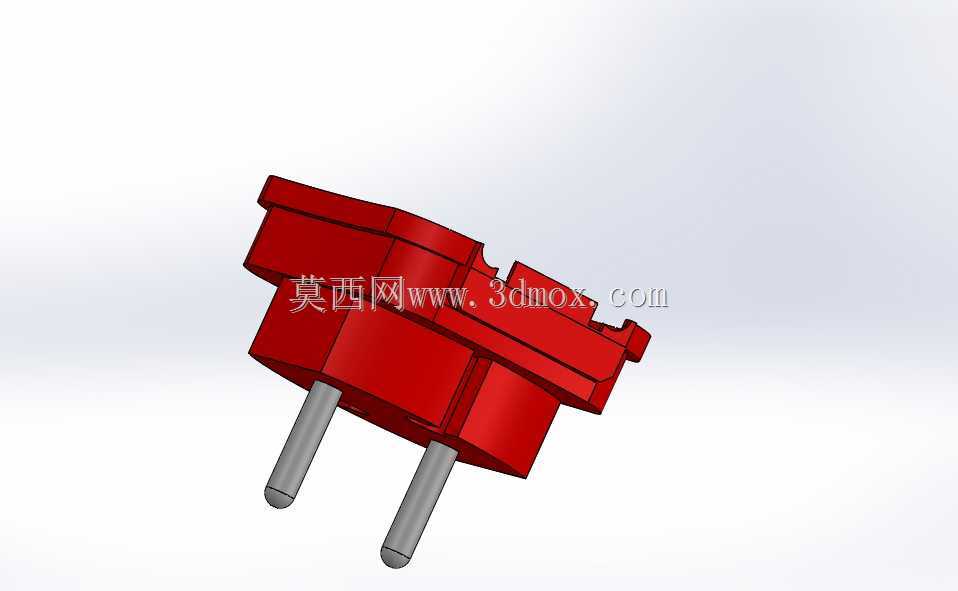

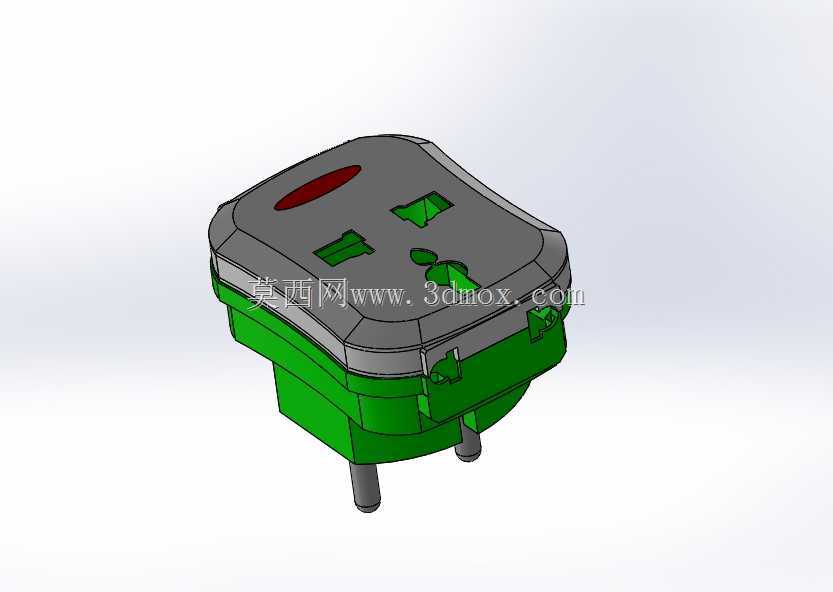

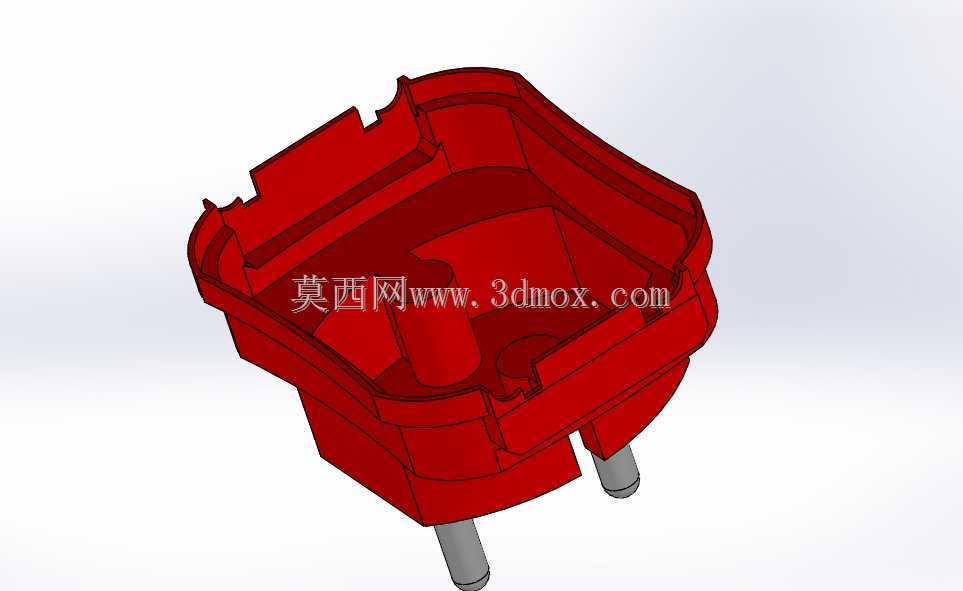

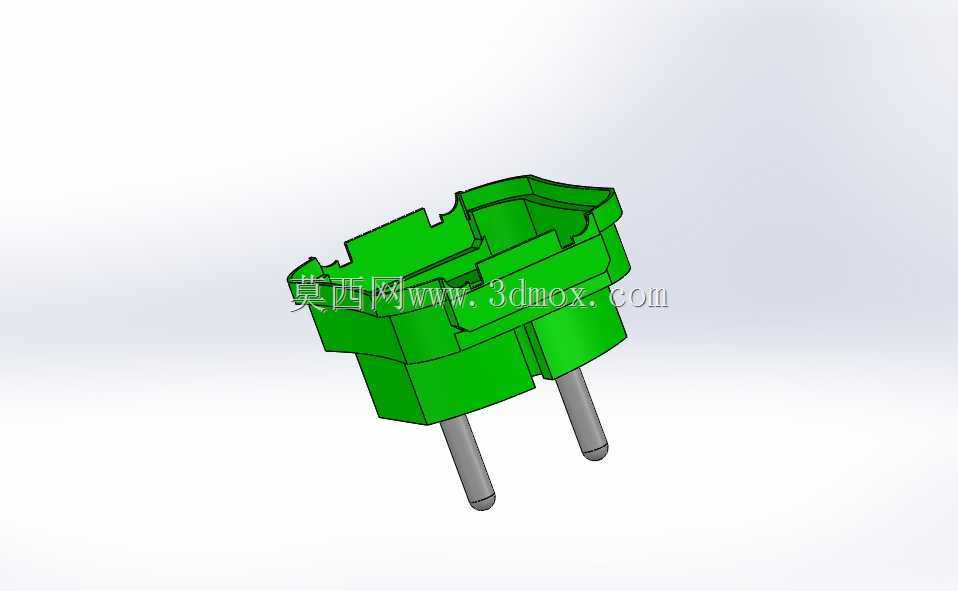

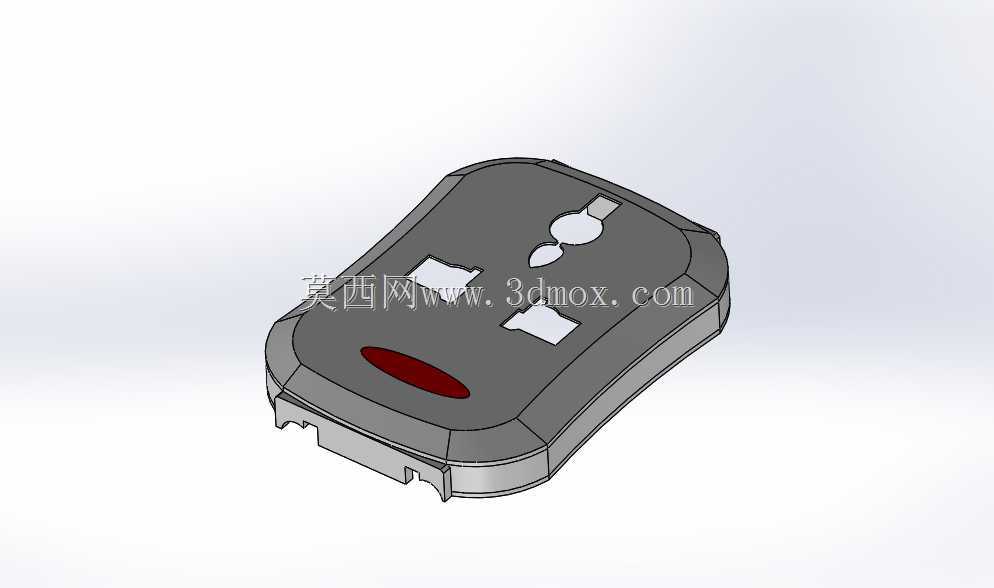

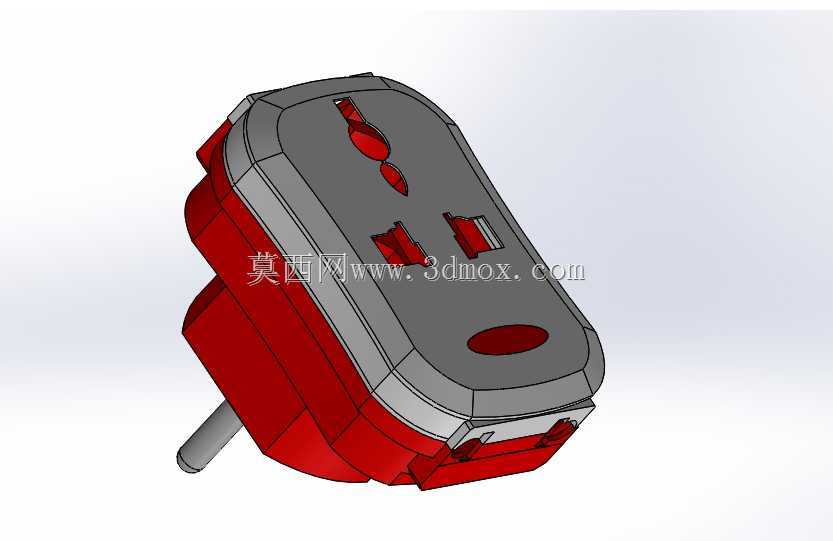

　　这类插脚式功率转换装置，核心应用场景覆盖差旅出行、小型办公工位、家用墙面插座拓展等场景，主要解决单一墙面插座接口数量不足、不同规格插头无法适配的实际问题，在日常用电场景中承担功率适配、接口拓展的核心作用，能够在额定功率范围内为小型数码设备、便携办公电器提供稳定的电源转接通路。从功能特性来看，该装置采用一体式插脚设计，无需额外外接输入线缆，直接插接在墙面国标插座上即可完成固定，正面预留两组不同规格的电源输出接口，可同时为两个不同插头规格的用电设备提供供电通路，接口周边做了下沉式防护设计，避免插头插入时出现偏移松脱的问题，外壳采用红灰双色分件结构，红色部分为高强度阻燃PC材质，承担内部载流部件的绝缘防护作用，灰色部分为耐磨损面板材质，

　　长期插拔也不会出现明显的表面划痕。设计过程中优先考虑了插接后的受力平衡问题，整体外形采用圆角椭圆造型，边缘做了R3以上的圆弧过渡，没有尖锐棱角，避免日常插拔时磕碰划伤，插脚位置设置在装置侧下方，插接后整体重心贴合墙面，不会出现因重心外倾导致的松动脱落问题，内部载流部件采用一体化铜带冲压结构，减少铆接接点带来的接触电阻，在额定功率负载下的温升控制在安全阈值范围内，避免长期使用出现过热隐患。外形尺寸方面，整体长度控制在70mm以内，宽度控制在45mm以内，厚度控制在35mm以内，插接后突出墙面的距离不超过40mm，不会遮挡墙面插座相邻的其他接口，也不会影响周边家具的正常摆放，安装边界上不需要额外的固定结构，

　　依靠插脚与插座铜套的夹持力即可完成固定，插拔力度控制在30N-50N区间，既保证插接后的连接稳定性，也能让用户轻松完成插拔操作。结构设计上，外壳采用上下扣合加超声焊接的固定方式，没有外露的固定螺丝，整体防护等级达到IP20，能够防止手指意外触碰内部带电部件，同时外壳拼接处做了错位止口设计，避免液体泼溅时直接渗入内部。接口布局上，两个输出接口呈斜向错位排布，两个大尺寸插头同时插入时不会出现互相干涉的问题，接口内部的保护门结构采用单极闭锁设计，只有当插头两极同时插入时才会打开保护门，避免儿童误触单极导致的触电风险。在实际选型适配中，这类装置需要匹配墙面插座的额定载流参数，使用时总负载功率不能超过墙面插座的额定承载上限，

　　其自身的载流部件能够满足常规小型用电设备的功率传输需求，适合给手机充电器、笔记本电源适配器、小型桌面台灯等设备做转接拓展，不适合接入大功率加热类电器，避免过载带来的安全隐患。建模过程中对内部的铜带走位、插脚固定结构、保护门联动结构都做了完整的装配干涉检查，所有部件的配合间隙控制在0.1mm-0.3mm之间，既满足注塑生产的脱模斜度要求，也能保证装配后的结构紧凑度，不会出现部件松旷晃动的问题，外壳的壁厚控制在2mm均匀壁厚，避免注塑过程中出现缩痕、翘曲等成型缺陷，插脚与内部铜带的连接采用铆压加点焊的双重固定方式，保证大电流通过时的连接可靠性。
