带多孔成型腔的塑料筐注塑成型模具

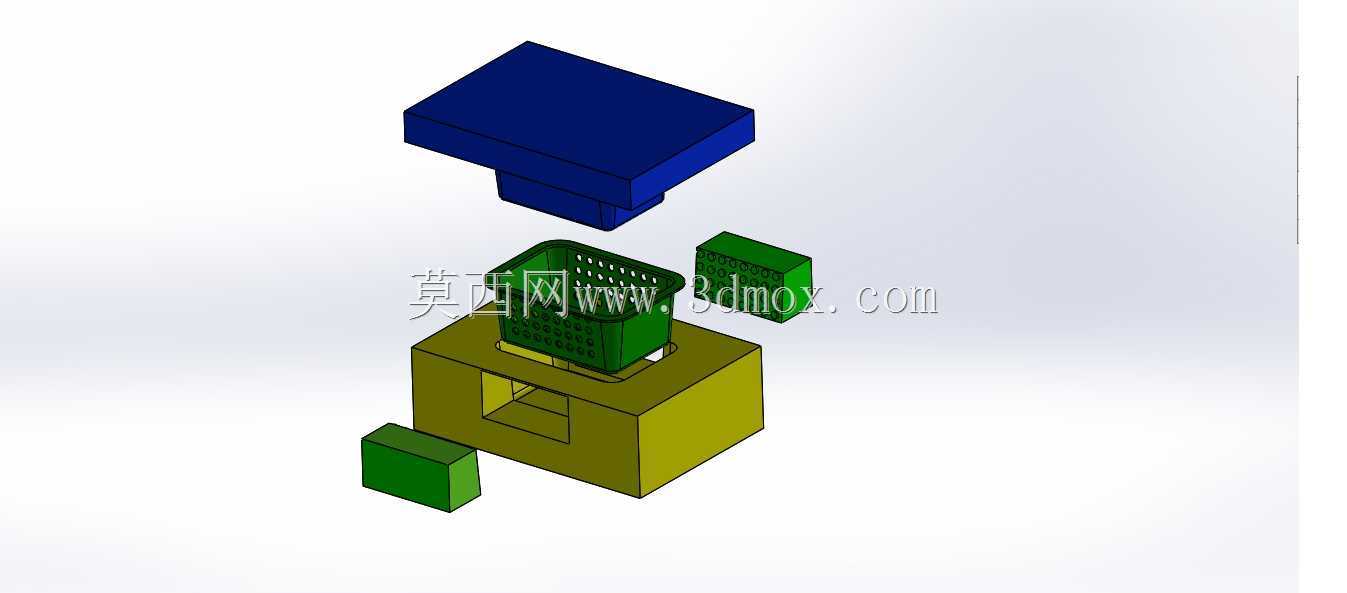

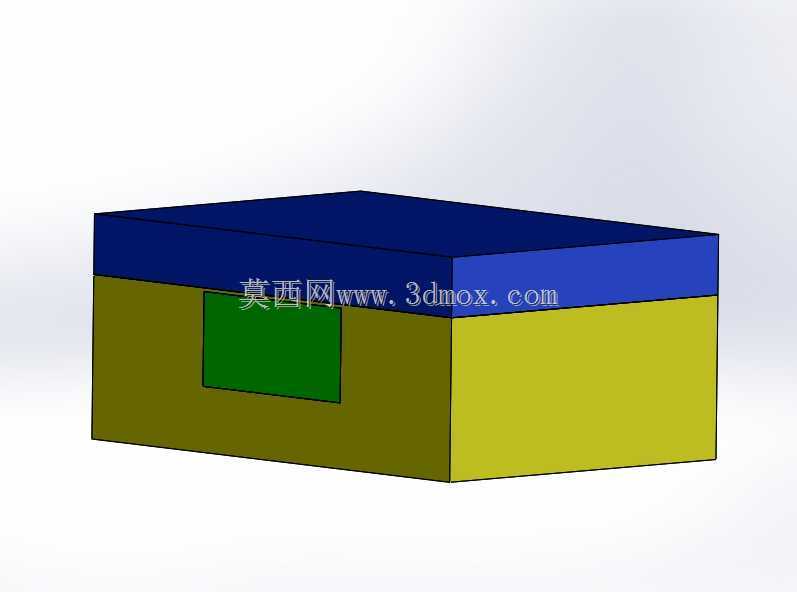

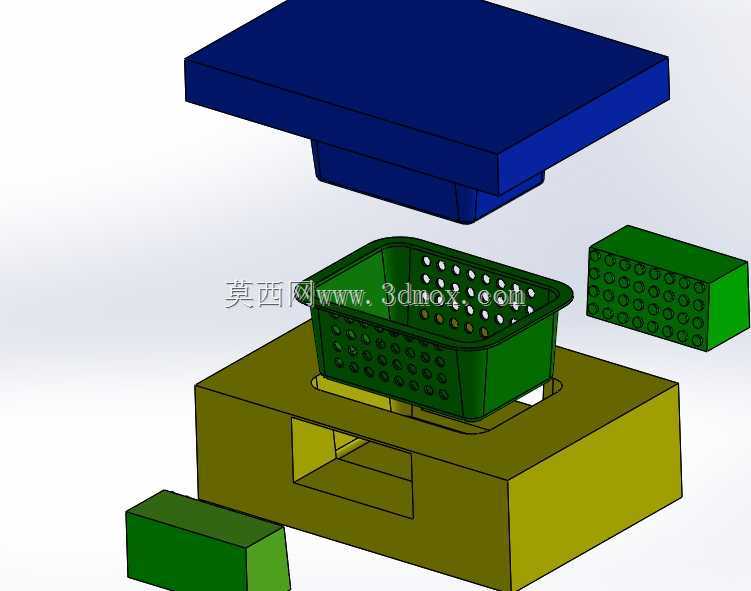

　　这套模具主要面向日用塑料制品量产场景，对应带密集侧孔、底孔的方形周转塑料筐成型需求，在日用品注塑生产车间、小型塑料制品加工厂的卧式注塑机上配套使用，核心作用是完成熔融塑料的充型、冷却固化、脱模全流程，直接产出带规整镂空孔位的塑料筐成品，省去后续二次打孔的工序，大幅提升量产效率。从结构设计逻辑来看，整套模具采用典型的两板模开模结构，上方深蓝色部件为定模侧的型腔固定板，对应塑料筐的外轮廓成型面，下方橄榄绿色部件为动模侧的模架基座，中间嵌入的绿色成型块包含筐体内腔型芯、侧孔成型滑块两个核心部分——侧孔成型采用哈夫滑块结构，开模时滑块会随开模动作沿模架导向槽侧向抽离，避免成型后的筐体侧孔被型芯卡住，保证脱模顺畅。

　　设计时首先匹配了常用200吨级卧式注塑机的安装边界，模架整体长宽尺寸控制在350mm×400mm区间，闭合总高度控制在280mm，注塑机拉杆间距、最大模厚、最小模厚参数均能兼容，无需额外定制改装模架配件。成型部分的尺寸公差按照GB/T 14486塑料模塑件尺寸公差MT5级精度控制，筐体侧壁的密集通孔直径统一为6mm，孔间距保持12mm均匀排布，型芯部分对应孔位采用镶针结构，单根镶针与安装孔的配合公差控制在H7/m6，既保证镶针装配后的同轴度，避免充型时出现披锋，也方便后续生产中出现镶针断裂、磨损时快速更换，无需整块报废型芯，降低维护成本。模架中间开设的通槽是顶出机构的避让空间，设计时采用顶杆顶出结构，

　　顶杆排布对应筐体底部的加强筋位置，顶出时受力点避开筐体薄壁区域，防止顶白、顶穿缺陷，顶出行程设置为120mm，足够将成型后的筐体完全顶离型芯，配合机械手取件时不会出现挂模问题。冷却回路设计上，定模型腔、动模型芯、侧滑块内部均开设直径8mm的循环冷却水孔，水路距离成型面的距离保持在15-20mm区间，避免距离过近导致成型面温度不均出现缩痕，也避免距离过远冷却效率不足延长成型周期，水路进出口统一设置在模架非操作侧，方便车间快速接通水油管，不会和机械手、料管产生干涉。浇口位置选择在筐体底部中心，采用点浇口结构，开模时浇口会自动拉断，残留痕迹直径小于1mm，后续无需人工修剪浇口，适配自动化量产需求。在实际生产适配中，这套模具可适配PP、

　　PE两种常用日用塑料原料，成型时料筒温度控制在190-220℃区间，模具温度恒定在40-60℃，冷却时间设置为15s，整个成型周期可控制在28s以内，单班8小时产能可达到1000件以上。设计时还考虑了量产中的排气需求，在滑块与型腔的贴合面、型芯镶件的拼合面位置开设深度0.02mm的排气槽，充型时型腔内的空气可顺着排气槽快速排出，避免筐体边角出现缺胶、烧焦缺陷。导向部件采用标准导柱导套配合，导柱直径设置为25mm，配合长度大于50mm，合模时可保证定动模的同轴度误差小于0.02mm，避免出现错模导致的筐体壁厚不均问题。
