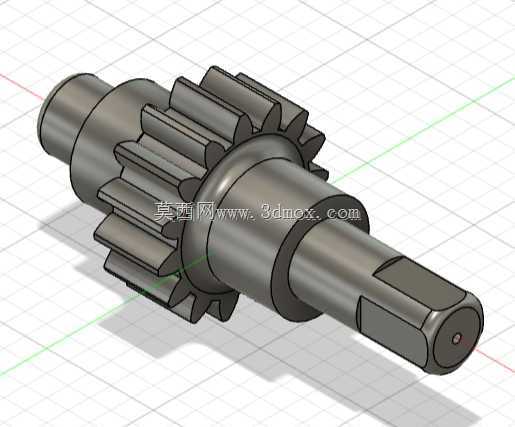

CA6140车床传动圆柱齿轮轴结构

　　在普通卧式车床的主轴箱、进给箱传动链中，这类带一体齿轮的轴类零件是传递扭矩、匹配转速的核心执行部件，区别于分体装配的齿轮与轴结构，一体成型的齿轮轴能消除配合间隙带来的传动回差，在CA6140这类通用卧式车床的固定传动比档位中应用广泛，尤其适合齿轮齿顶圆直径与轴径差值较小、分体装配无法满足键连接强度要求的传动工位。从实际装配场景来看，该零件两端轴颈分别对应箱体上的滚动轴承安装位，轴段的直径阶梯是装配时的轴向定位基准，其中一端加工的扁位结构，是为了适配锁紧螺母或者传动拨叉的限位需求，避免轴系在正反转切换时出现周向窜动，齿轮段的直齿圆柱齿形，适配平行轴之间的动力传递，直齿结构没有轴向分力，对箱体轴承的轴向承载要求更低，

　　更适合车床主轴箱内中低速、大扭矩的固定档位传动。设计这类零件时，首先要匹配传动链的传动比要求确定齿数与模数，齿部的参数要和啮合齿轮完全匹配，保证重合度满足连续传动要求，避免出现卡滞、传动冲击的问题；轴段的直径梯度要结合轴承内圈尺寸、隔套尺寸、轴向锁紧件的尺寸做匹配，每一段轴肩的高度要满足对应装配件的定位需求，同时要预留装配倒角，避免装配时刮伤轴承内圈或者箱体孔壁。从安装边界来看，两端轴颈的同轴度、齿轮节圆相对于轴颈的径向跳动是核心形位公差要求，直接决定传动过程中的噪声、振动水平以及齿轮的使用寿命，轴端的中心孔是加工时的工艺基准，外圆磨、齿形精加工都要以两端中心孔作为定位基准，保证各加工面的位置精度。实际使用中，

　　这类齿轮轴承受的载荷主要是齿轮啮合带来的径向力与圆周力，轴的材质一般选用中碳合金钢经调质处理，齿面做高频淬火提升耐磨性，既能保证芯部的韧性承受冲击载荷，又能让齿面具备足够的硬度抵抗长期啮合的磨损。不同于外置的传动零件，这类箱体内的齿轮轴在装配时要配合调整垫片控制轴向游隙，保证齿轮啮合的齿侧间隙在合理范围内，间隙过大会导致正反转冲击、传动精度下降，间隙过小则会出现润滑不足、齿面胶合的问题。在车床的日常维护中，这类齿轮轴的故障多表现为齿面磨损、轴颈磨损导致的轴承跑圈，一旦出现这类问题会直接导致对应传动档位的噪声增大、加工时出现振纹，需要及时更换。建模过程中，齿形部分要严格按照渐开线齿廓生成，不能用近似圆弧替代，否则会导致啮合干涉，

　　轴段的退刀槽、倒角、圆角都要按照加工工艺要求做全，不能遗漏工艺结构，比如齿轮加工的退刀槽、轴颈磨削的越程槽，这些结构虽然不直接参与传动，但却是零件可加工性的必要保障，忽略这些结构会导致实际加工时无法完成对应工序，或者加工出的零件存在应力集中点，在长期交变载荷下出现断裂风险。
