CA6140车床配套钣金安装支座结构

　　在普通卧式车床的功能拓展与局部结构改造场景中，这类钣金安装支座是承担功能部件定位、载荷传递的核心连接构件，常见于CA6140这类通用车床的进给系统旁侧、操作机构安装位或是防护组件的衔接部位，替代原有铸造支座实现轻量化装配的同时，兼顾足够的结构刚性与安装适配性。从实际使用场景来看，这类构件多布置在车床床身与溜板箱的相邻区域，或是进给箱外侧的安装平面上，用来固定行程开关、管线固定夹、小型辅助操作组件或是局部防护挡板，日常运行中需要承受部件自重、车床运行带来的持续振动，偶尔还要承受操作过程中的意外磕碰，因此结构设计上不能只追求轻量化而忽略抗形变能力。

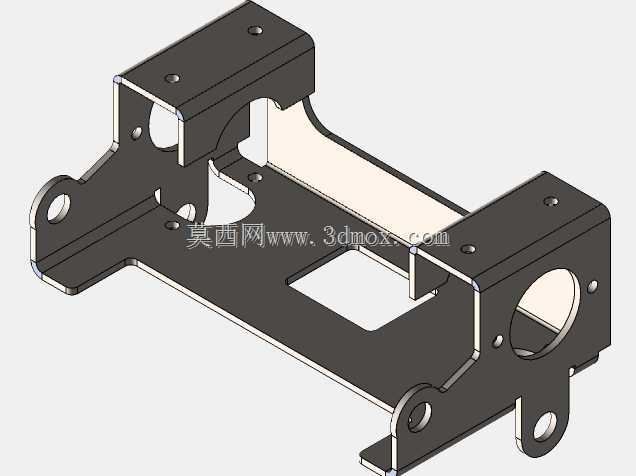

　　从功能特性上看，这个钣金件采用一体化折弯成型工艺，没有额外的焊接拼接缝，避免了焊接带来的应力变形与焊缝锈蚀隐患，构件两侧的立式折弯边是主要的承载立面，上面预留的沉头安装孔用来对接被固定的功能部件，保证安装后螺栓头不会突出立面干涉其他运动部件；底部的水平折弯边是主安装基面，上面分布的多个通孔对应车床床身或安装基座上的原有螺纹孔，不需要额外打孔改造基体，直接通过螺栓就能完成固定，降低现场改装的加工工作量。构件两端预留的带孔挂耳是辅助定位结构，安装时可以先通过挂耳卡入基座上的定位凸台完成预定位，再拧紧主安装螺栓，能大幅提升装配效率，也避免安装过程中构件移位导致的孔位不对中问题。中间区域的镂空方孔一方面是为了避让车床运行过程中穿过该区域的传动轴或是管线，另一方面也能减少钣金件的整体重量，降低材料消耗，同时镂空边缘的折弯翻边能提升整个构件的抗扭刚性，避免平板钣金在长期振动下出现翘曲变形。

　　设计思路上完全遵循车床现场改装的实际需求，首先确定安装边界：构件的整体高度不能超过相邻运动部件的最低运行间隙，避免溜板箱移动时出现剐蹭，水平方向的宽度严格匹配基座上两个原有安装孔的跨距，不需要重新在床身上攻丝，保护床身的原有结构强度；折弯边的折弯半径参考常用冷轧钢板的钣金折弯工艺参数，采用1.5倍板厚的内R角，避免折弯处出现应力集中导致的开裂，所有外露的边缘都做了压毛边处理，安装维护时不会划伤操作人员。两侧立板上的安装孔位根据常用辅助部件的安装尺寸做了通用化设计，既可以固定小型的行程限位支架，也可以适配管线走线槽的安装，甚至可以作为局部防护板的连接基座，不需要针对不同的加装部件单独制作支座，提升了构件的通用适配性。

　　从安装边界的尺寸逻辑来看，底部安装面的平面度控制在0.1mm以内，保证安装后和基座表面完全贴合，不会出现局部悬空导致的螺栓紧固后构件变形；两侧立板和底部基面的垂直度控制在0.2mm以内，保证被固定的功能部件安装后不会出现角度偏斜，比如固定行程开关时，垂直度偏差过大会导致开关触发位置不准，影响车床的进给限位精度。构件上的所有安装孔都做了去毛刺处理，孔位公差控制在±0.1mm，和标准螺栓的间隙配合量控制在合理范围，既不会因为孔位过小导致螺栓穿入困难，也不会因为间隙过大导致安装后部件出现窜动。在长期运行的可靠性设计上，钣金件的板材厚度选用3mm的优质冷轧钢板，成型后做表面喷塑处理，能抵御车床车间内的切削液飞溅、油污侵蚀，避免长期使用后出现锈蚀，构件的整体抗形变能力经过校核，在承受5kg的垂直载荷时，立板的形变量不超过0.05mm，完全满足车床辅助部件的安装承载需求，不会因为长期振动出现螺栓松动或是部件移位的问题。
