自动卷烟机盖轨结构设计

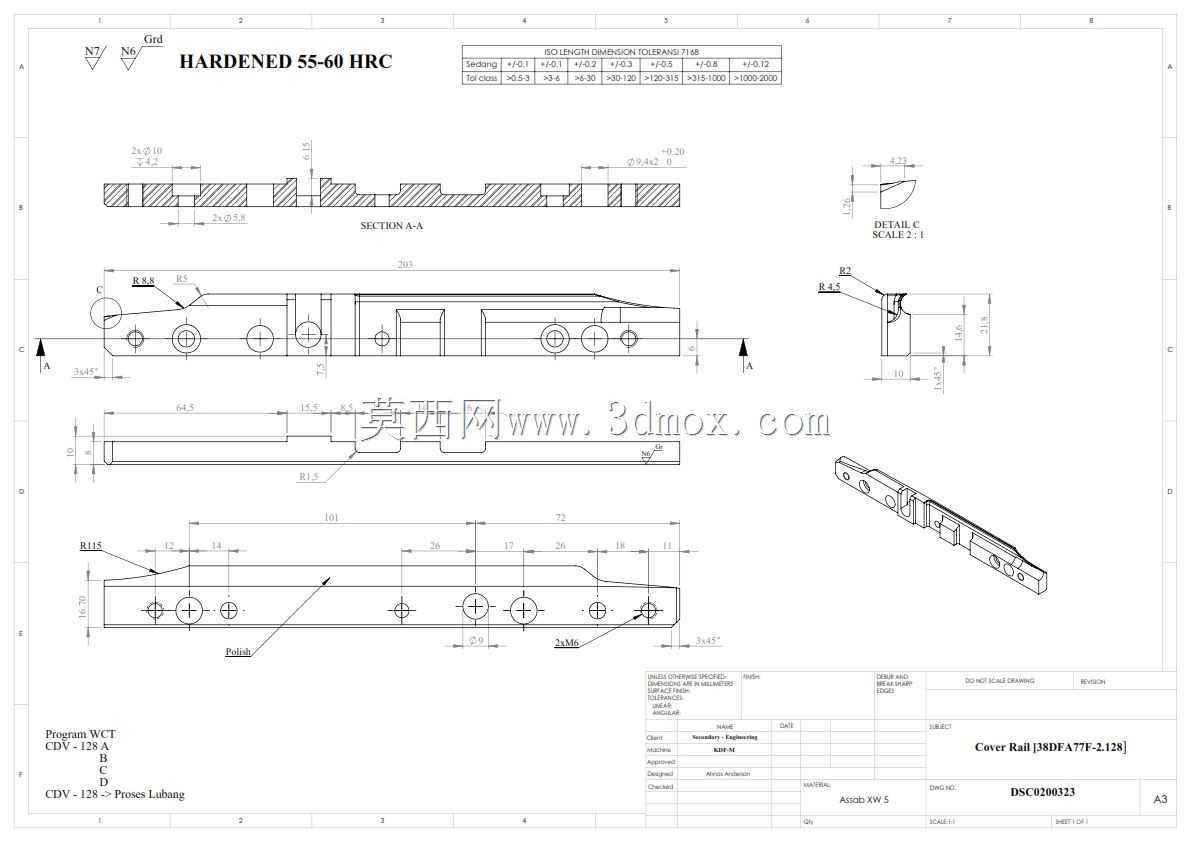

　　在烟草加工设备的整机结构体系中，卷制成型段的轨道类零件直接决定烟支成型的尺寸精度与运行稳定性，盖轨作为该段的核心贴合导向构件，承担着包裹成型烟条、约束布带运行轨迹、配合烟枪组件完成烟丝束压实卷接的关键作用，其结构设计的合理性直接影响设备连续运行的故障率与成品烟支的外观合格率。从实际产线的运行工况来看，盖轨长期处于与布带、成型纸的持续摩擦接触状态，同时需要承受烟丝束压实过程中传递的周期性径向载荷，因此设计阶段首先明确了零件的整体硬度要求，通过热处理工艺将工作面硬度控制在55-60HRC区间，保证零件在长期高速摩擦工况下的耐磨性能，避免短期内出现工作面磨损凹陷导致的烟条成型跑偏、布带刮损等常见故障。

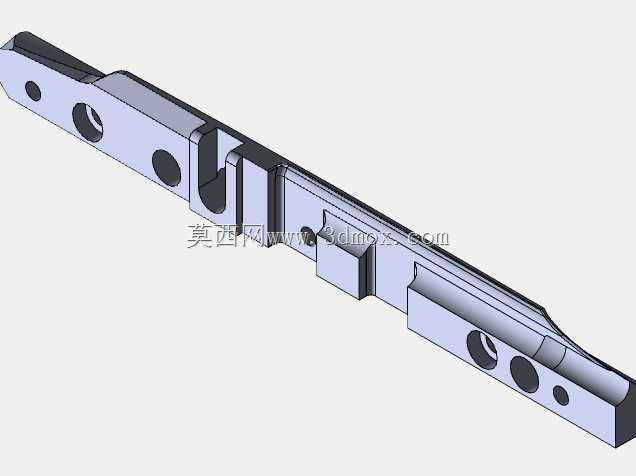

　　从结构形态来看，该盖轨为长条形薄壁导向构件，整体沿长度方向设置多段阶梯型贴合面，不同区段的型面轮廓分别对应烟丝束初成型、逐步压实、最终定型的不同工艺阶段需求：进料端的型面做了圆弧过渡引导设计，避免尖锐棱边刮蹭连续运行的成型纸与布带，减少材料运行阻力；中段的型面尺寸逐步收窄，配合下方的烟枪底座形成逐步缩小的成型腔，让输送过来的烟丝束在布带的拖动下逐步被压实到标准烟支的圆周尺寸，该段的型面公差控制在±0.02mm范围内，保证圆周方向的压实压力均匀，避免出现烟支松紧头、竹节烟等质量缺陷；出料端的型面设置了微小的倒角导向，保证成型后的烟条能够平顺进入后续的烟支切割工位，不会出现端部碰皱、纸边开胶的问题。

　　零件的安装定位通过沿长度方向均匀布置的多组沉头安装孔实现，安装孔的位置度公差严格匹配安装基座的螺纹孔位，安装后零件的工作面与基座贴合面的平行度控制在0.01mm/100mm范围内，避免安装错位导致的型面偏移。零件上还设置了两处定位销孔，装配时先通过定位销完成零件的精准定位，再锁紧安装螺钉，保证每次拆装维护后零件的位置精度不发生偏移，减少设备维护后的调校时间。从安装边界来看，该盖轨的整体长度适配CA6140机床加工的典型行程范围，零件的最大宽度、厚度尺寸均匹配现有卷接设备的安装空间，不需要对原有设备的基座结构做任何修改即可直接替换原有同类型零件，具备良好的互换性。

　　设计过程中针对零件的应力分布做了校核，在安装孔位的周边做了局部加厚处理，避免螺钉锁紧时零件出现微变形影响工作面的平面度；零件的非工作面做了减重槽设计，在保证整体结构刚性的前提下降低零件自重，减少设备高速运行时的振动传递。细节结构上，零件的所有棱边均做了R0.3以上的圆角处理，不存在尖锐的加工毛刺，一方面避免装配过程中划伤操作人员，另一方面也防止尖锐棱边在运行过程中割断布带纤维、刮破成型纸。针对长期运行的磨损问题，工作面的粗糙度控制在Ra0.8以下，降低摩擦系数，减少布带的运行磨损，延长易损件的更换周期。

　　从实际应用场景出发，该盖轨除了适配常规的烟支卷制工况，其型面尺寸也可通过调整参数适配不同直径规格的烟支生产需求，只需要更换对应型面尺寸的盖轨即可快速完成产品规格切换，不需要大规模调整设备的其他结构。零件的加工工艺性也在设计阶段做了充分考量，所有加工面均可通过普通铣床、磨床完成加工，不需要特殊的定制刀具，热处理后的变形量通过预留磨量的方式控制，最终成品的变形量控制在0.05mm以内，保证加工后的尺寸精度满足设计要求。在装配调试环节，该盖轨与下烟枪的配合间隙控制在0.1-0.15mm区间，既保证布带能够在间隙内平顺运行，又不会因为间隙过大导致烟丝束压实压力不足出现烟支圆周超差的问题。
