LM358双路信号转换放大电路板结构设计

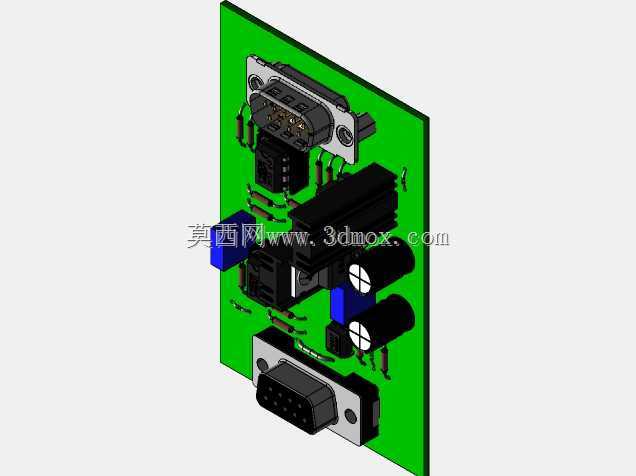

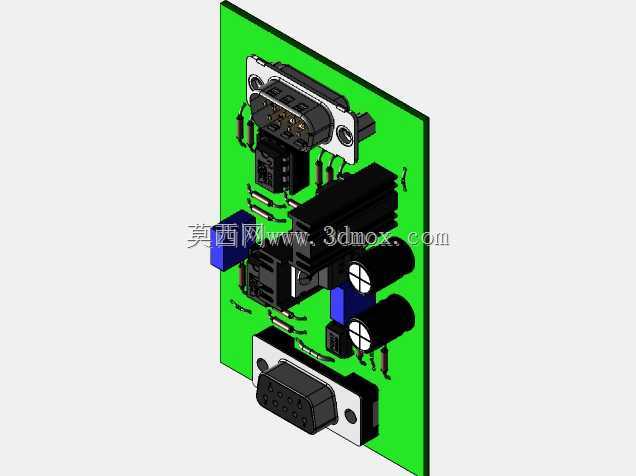

　　在工业现场的信号采集链路里，这类基于LM358搭建的转换放大板，往往承担着传感器弱信号调理、不同电平接口匹配的核心作用，很多机床位置检测、工业编码器对位、模拟量比较触发的场景里，都能看到这类功能板的实际应用。从结构设计来看，整块板采用绿色FR-4玻纤基材作为承载主体，板上元件布局遵循信号流向排布，输入输出接口分别布置在板卡的两个对侧边缘，避免信号走线交叉带来的串扰问题，板上预留的两个D-sub连接器分别对应信号输入与调理后输出，接口采用金属外壳屏蔽设计，能降低工业现场电磁干扰对弱信号传输的影响。板载的电解电容按照电源回路就近布置，在运放芯片的电源引脚旁搭配贴片去耦电容，保障运放工作时的电源稳定性，

　　避免电源纹波耦合进放大后的信号链路里。从安装边界来看，板卡的安装孔位设置在连接器旁的板边位置，采用标准M3螺丝固定孔距，既可以直接固定在设备的金属安装支架上，也可以搭配塑料隔离柱安装在电控箱内部的安装板上，板卡整体厚度控制在1.6mm常规PCB厚度，加上板上最高元件的整体高度不超过35mm，不会占用过多电控箱内部的垂直安装空间，适配多数紧凑型工业设备的内部安装需求。设计过程中，元件的高度差做了针对性排布，较高的电解电容与接口连接器布置在板卡边缘区域，低矮的贴片电阻、电容以及运放芯片布置在板卡中部，既方便生产过程中的波峰焊或回流焊工序，也便于后期运维时的元件检测与更换。这类信号转换放大板的实际用途，

　　主要是将工业现场编码器输出的微弱差分信号、位置传感器输出的毫伏级模拟信号进行放大调理，转换成后续PLC、运动控制卡可识别的标准电平信号，同时板上集成的比较器功能可实现对位信号的阈值触发，在机床的刀位对位、工件位置检测、传送带物料到位判断这类场景里，能直接完成信号的前端处理，减少后续控制器的运算负担。从结构可靠性角度，板上的接插件都采用带锁扣的工业级连接器，避免设备运行过程中的振动导致接插件松脱，板边做了圆角处理，防止安装过程中板边毛刺划伤操作人员或损坏周边线缆，所有元件的焊接焊盘都做了加大处理，提升抗振动能力，适配工业现场长时间连续运行的工况要求。在走线设计上，信号输入走线做了等长处理，保障差分信号的相位一致性，

　　电源走线与信号走线分开布置，地线层做了大面积铺铜处理，既提升板卡的散热能力，也能进一步增强抗干扰性能，板卡的外形尺寸适配标准的小型安装槽位，不需要额外定制安装支架就能直接替换同类型的老旧信号板，降低设备维护的改造成本。
