机加工用铁路老虎钳精密三维结构设计

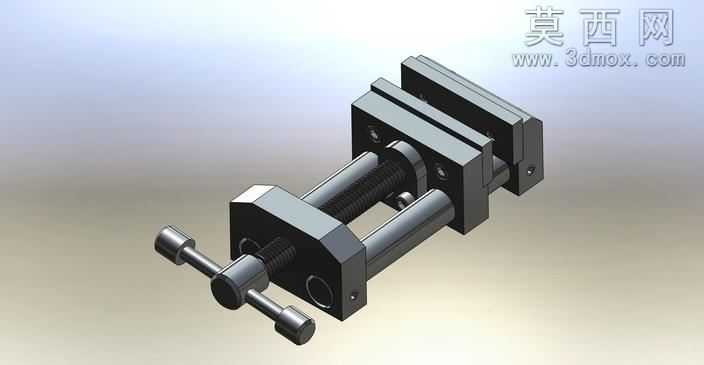

本模型为机加工场景使用的手动式铁路老虎钳，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处结构细节都做了精准还原。模型主体结构包含固定钳身、活动钳身、双导向光杆、传动丝杆、摇动手柄以及钳口夹板几个核心部分，固定钳身作为整个夹具的基座部分，预留了与机床工作台连接的安装定位结构，建模时对基座的加强筋结构做了等比例复刻，保证结构强度的呈现符合实际工装的力学设计逻辑。活动钳身与双导向光杆采用间隙配合的装配关系建模，传动丝杆与活动钳身内部的螺母副做了螺纹啮合的细节处理，转动摇动手柄时可通过丝杆传动带动活动钳身沿导向光杆做直线往复运动，实现钳口的开合夹持动作，建模时还原了梯形传动螺纹的牙型细节，没有对螺纹结构做简化省略处理。材质渲染方面，整体钳身采用发黑处理的碳钢材质表现，表面呈现哑光深灰的金属质感，导向光杆与传动丝杆采用磨光镀铬的金属材质，表面带有细腻的金属反光效果，摇动手柄的握持端做了滚花防滑的纹理细节处理，钳口夹板部分还原了交叉防滑齿的结构，保证夹持工件时的摩擦力表现。设计思路围绕小型机加工场景的实用需求展开，整体结构紧凑，双导杆的设计保证了活动钳身移动时的平行度，避免夹持工件时出现偏斜问题，丝杆传动的结构具备自锁特性，加持工件后不会出现松脱问题，摇动手柄的力臂长度经过合理设计，操作人员无需施加过大的力即可获得足够的夹持力。模型的装配关系完全按照实际工装的装配逻辑搭建，各个零部件之间没有出现干涉问题，可直接用于装配工艺演示、机加工工装教学或者相关设备的配套场景搭建，整体结构没有冗余设计，完全服务于手动夹持工件的核心功能，每一处结构都对应实际加工中的使用需求，比如钳身的减重孔设计、导向杆的端部固定结构、丝杆的轴向限位结构都做了完整呈现，充分还原了这类手动虎钳成熟可靠的结构特点。
