带皂液器一体化台盆冷热水龙头设计

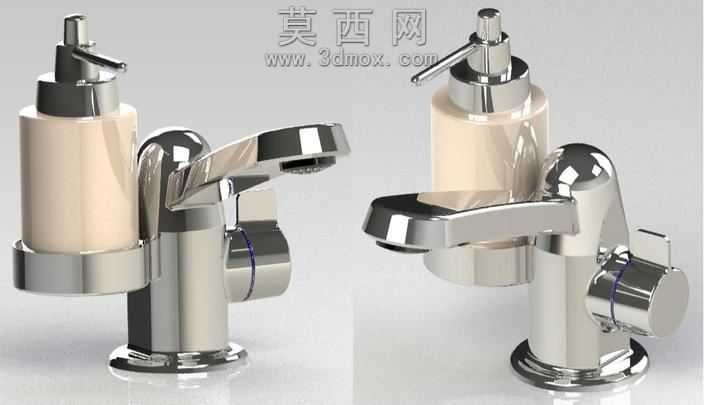

本作品为集成皂液器功能的台盆冷热水龙头三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对龙头底座的安装定位结构进行基准绘制，确保底座与台盆安装孔的适配尺寸符合通用卫浴安装标准，底座边缘做圆角过渡处理，避免安装时刮蹭台盆表面。主体出水阀部分采用流线型弧面造型，阀芯安装腔预留标准冷热水进水通道，通道内壁做平滑曲面处理，减少水流通过时的阻力与紊流，出水嘴采用起泡器安装位的内嵌结构，预留标准螺纹接口可适配市面通用起泡器配件，出水角度经过反复调整，确保水流落点位于台盆中心区域，避免使用时水花外溅。侧边集成的皂液器采用与龙头主体一体化的连接结构，皂液瓶采用半透磨砂质感的柱形造型，与亮面镀铬的龙头主体形成材质对比，皂液器按压泵头采用与龙头同色系的金属质感设计，泵头的按压行程、出液通道做了结构仿真，确保按压出液顺畅无卡顿，泵头与瓶身的连接位做密封槽设计，可放置密封圈避免皂液渗漏。整体模型的材质渲染阶段，龙头金属部分采用高反光镀铬材质，调整反射参数模拟真实卫浴五金的镜面抛光效果，对金属表面的细微拉丝纹理做弱处理，还原亮面镀铬龙头的细腻质感；皂液瓶部分采用半透明哑光塑料材质，调整次表面散射参数模拟磨砂PP材质的朦胧通透感，瓶内可模拟填充皂液的半透效果；场景布光采用三点布光法，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节避免死黑，背景采用浅灰色渐变突出产品本身，最终渲染图完整呈现产品的造型细节与材质质感。设计思路上打破传统龙头与皂液器分离的布局，将两个功能模块整合为一体化结构，既节省台盆周边的安装空间，也让卫浴台面的视觉效果更整洁统一，整体造型兼顾现代简约的审美与实用功能，所有连接结构均符合卫浴产品的通用装配标准，可直接用于产品开模前的结构验证与外观方案评审。
