240V转12V交流转直流电源转换器结构

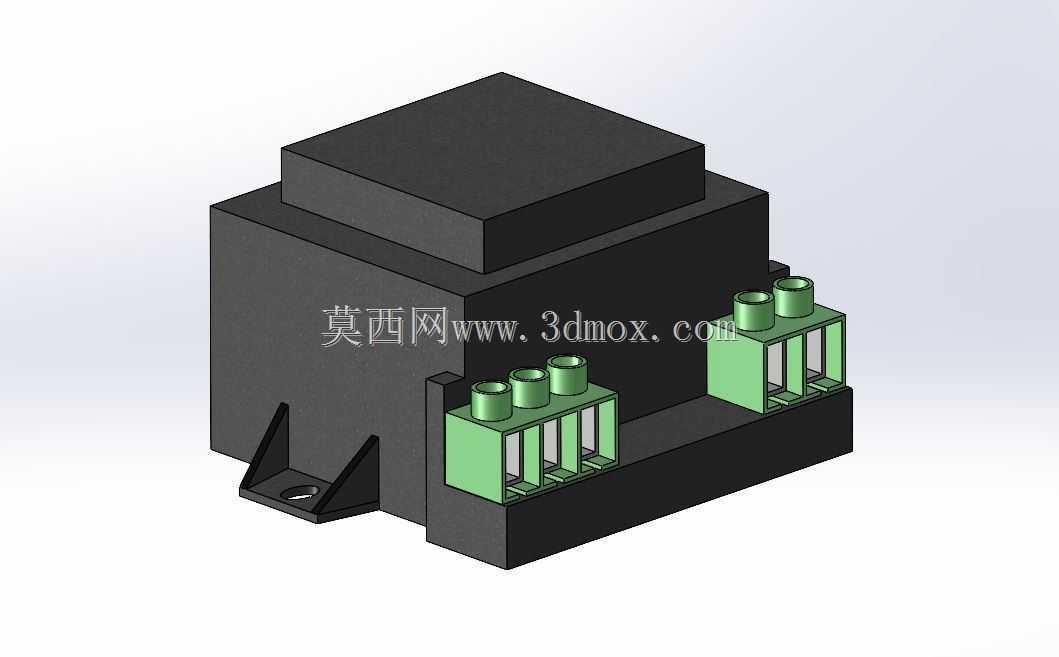

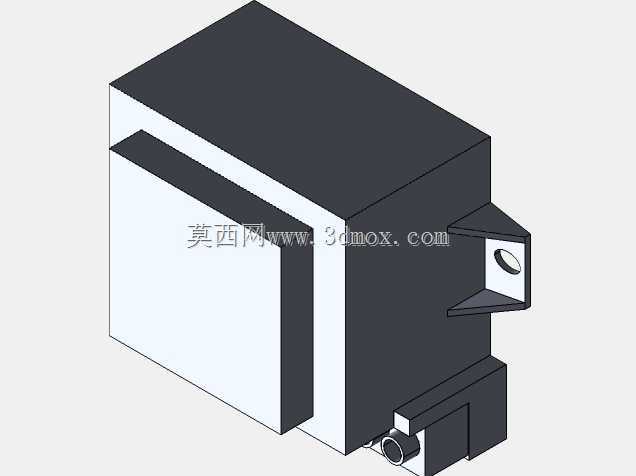

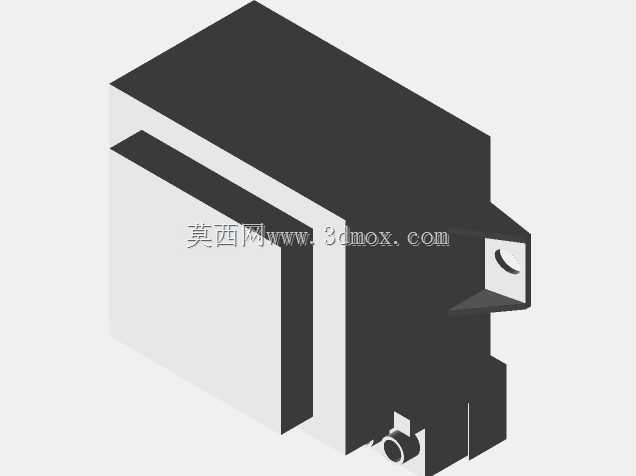

　　这款AC-DC电源转换器件，核心是将工业现场常见的240V工频交流输入，转换为低压控制回路常用的12V直流输出，在机床控制回路、小型工业电子设备供电、低压传感模块配电场景中应用十分广泛。从结构设计来看，主体采用黑色阻燃工程塑料外壳作为主体防护结构，外壳做了阶梯式分层设计，上层为内部磁芯与绕组的容纳腔，下层预留了接线端子的安装空间，同时在壳体单侧设置了带安装孔的固定支脚，支脚与壳体一体注塑成型，安装孔位适配常规M4规格的固定螺丝，可直接固定在设备内部的安装板或者DIN导轨旁的安装平面上，不需要额外设计转接支架。两侧的绿色接线端子采用栅栏式接线结构，输入端与输出端端子分置两侧，避免接线时高低压线路误碰，

　　每个接线位都配套了带螺纹的压线铜柱与顶部的拧紧螺丝，可适配0.5-2.5平方毫米的多股铜芯导线，接线后导线拉脱力可满足工业设备振动环境下的连接可靠性要求，端子外部的隔栏做了加高设计，能够降低相邻接线柱之间的爬电风险，满足低压电气设备的绝缘间距要求。设计过程中优先考虑了现场安装的便利性，接线端子的朝向与安装面平行，接线操作时不需要倾斜工具即可完成螺丝拧紧，壳体的边角都做了R2左右的圆角处理，避免装配过程中划伤操作人员或者线缆绝缘层。内部的磁芯绕组模块完全封闭在外壳腔体内部，外壳的拼接缝隙做了卡扣式密封结构，能够阻挡设备运行环境中的粉尘进入内部，避免绕组积尘导致的绝缘性能下降。从安装边界来看，整体外形为方正的块体结构，

　　宽度方向尺寸适配常规小型电气安装仓的预留空间，固定支脚突出壳体侧面的距离经过优化，安装后不会与相邻的继电器、接线端子排等元器件产生空间干涉，壳体顶部为平面结构，上方不需要预留额外的操作空间，可紧贴设备上层盖板安装，最大化利用设备内部的有限安装空间。在实际使用场景中，这类转换器常作为机床操作面板指示灯、小型直流继电器、接近开关的供电电源，不需要额外配置独立的开关电源，直接接入设备的工频交流供电回路即可输出稳定的12V直流，相比分立元件搭建的整流降压电路，一体化的结构可靠性更高，现场更换也十分便捷，只需要松开固定螺丝、拆下两侧接线即可完成替换，不需要对周边线路做大规模改动。建模过程中还原了产品的所有装配细节，包括接线端子的内部压线结构、

　　壳体的卡扣配合特征、固定支脚的安装孔倒角，能够直接用于设备装配的干涉检查、安装板的孔位设计，也可作为电气布线三维仿真的元器件模型使用，模型的外形尺寸与实物1:1对应，安装孔位的位置精度控制在0.1mm以内，可直接导出工程图用于安装板的加工标注。
