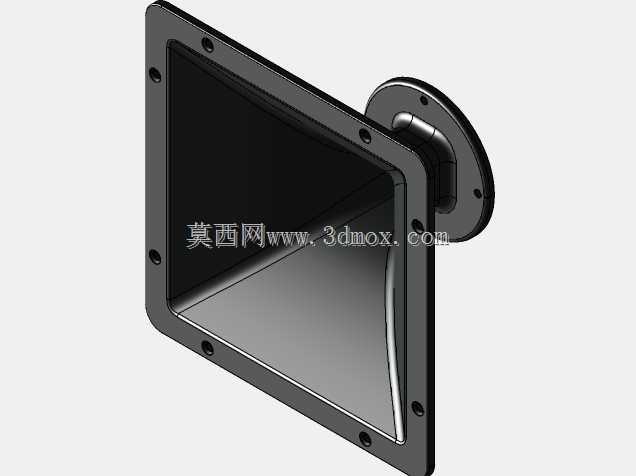

1.4英寸铝制号角式高频扬声器结构

　　在专业扩声系统的搭建环节，高频号角单元的选型与结构设计，直接决定了中高频段的指向性控制、声压覆盖效率与远距离投射能力，这款适配1.4英寸口径高频驱动器的铝制号角结构，正是针对固定安装扩声、专业舞台返听、场馆分布式补声等场景开发的导声组件。从实际工程应用的反馈来看，传统塑料材质号角在大功率持续工作状态下，容易因腔体谐振产生中高频染色，甚至在高温高湿的户外安装环境下出现结构形变，导致指向性偏移，这款产品采用全铝制结构设计，本体通过一体成型工艺加工，导声腔内壁做了平滑过渡处理，能够有效减少声能在腔体内的反射损耗，避免不必要的驻波干扰，让高频信号的传输更加平顺，80°水平×60°垂直的指向角度，是经过大量声场测试校准的常用覆盖角度，既能够满足中小型场馆的主扩声覆盖需求，也可以作为大型线阵列系统的中高频补声单元使用，在报告厅、多功能厅、户外演出临时扩声系统中，这个角度的号角能够在保证轴向声压足够的前提下，减少侧墙与顶面的反射声干扰，提升整体声场的清晰度。

　　从结构设计的逻辑来看，这款号角采用了方形法兰安装界面，法兰边缘均匀布置了固定安装孔位，能够与对应规格的高频驱动器实现紧密对接，安装面的平整度控制在合理公差范围内，避免因装配间隙产生声泄漏，影响高频响应的平直度。底部的支撑底座采用了圆形法兰安装结构，底座上预留的固定孔位可以适配标准的支架安装、箱体预埋安装等多种固定方式，支撑段做了流线型过渡设计，既能够保证结构强度，避免在运输、安装过程中因外力碰撞产生形变，也能够减少支撑结构对声辐射路径的遮挡，降低不必要的声衍射。导声腔的内部曲线是按照恒定指向性号角的设计原理优化的，从驱动器接口位置到号角出口位置的截面扩张速率经过反复校准，能够在900Hz以上的工作频段内保持较为平直的频率响应，最小交叉频率设置在900Hz，意味着在系统分频设计时，可以将分频点设置在900Hz及以上频段，与对应的中低频单元实现平滑衔接，避免分频区域的相位干涉与声能抵消。

　　从安装边界与尺寸适配的角度来看，这款号角的整体外形尺寸为270mm×270mm×139mm，这个尺寸在同规格指向性的号角产品中属于紧凑设计范畴，既能够保证足够的喉口到出口的扩张长度，实现预期的指向性控制，也不会占用过多的箱体内部或安装面空间，在紧凑型专业音箱、小型固定安装扬声器系统的设计中，这个尺寸能够很好地适配常见的箱体容积要求，不会因为号角尺寸过大导致箱体结构设计受限。号角出口位置的方形切口尺寸为225mm×225mm，这个尺寸是导声腔的实际出声边界，在进行箱体开孔或者面罩设计时，需要预留足够的避让空间，避免出声面被遮挡导致高频响应出现滚降。整体结构的重量控制在1.4公斤，全铝材质的密度特性让产品在保证结构刚性的同时，不会给安装支架或者箱体带来过大的负重压力，在吊装、壁挂等安装场景下，能够降低安装结构的载荷要求，提升安装的安全性与便捷性。

　　在实际的结构设计与建模过程中，需要重点关注几个关键配合尺寸的公差控制：首先是与高频驱动器对接的喉口位置，尺寸精度直接影响驱动器与号角的耦合效率，如果公差过大，不仅会出现声泄漏，还可能导致驱动器振膜的负载特性发生变化，影响高频单元的工作稳定性；其次是法兰安装孔的位置度，需要保证与对应驱动器、安装底座的孔位完全匹配，避免出现装配错位导致的安装应力，长期的安装应力可能会导致铝制结构产生微小形变，进而影响声性能；另外，导声腔内壁的表面粗糙度也需要控制在合理范围内，过于粗糙的内壁会增加声能的散射损耗，影响高频的传输效率，过于光滑的内壁虽然加工成本更高，但实际声性能提升并不明显，需要在加工成本与性能之间找到平衡点。对于三维建模从业者而言，在复刻或者二次开发这类号角结构时，不能只做外形的曲面建模，更要理解内部声腔曲线的设计逻辑，安装面的配合公差要求，以及不同安装场景下的结构强度需求，才能让模型具备实际的工程参考价值，而不是单纯的外观展示模型。在专业电声设备的结构设计流程中，这类号角组件的模型往往需要和驱动器模型、箱体模型进行装配干涉检查，验证安装空间是否足够，接线位置是否避让，支撑结构是否会与箱体内部的加强筋、分频器组件产生干涉，这些细节都是实际工程设计中必须考虑的内容，也是三维建模过程中需要重点还原的结构细节。
