音箱分频器电路板三维结构设计

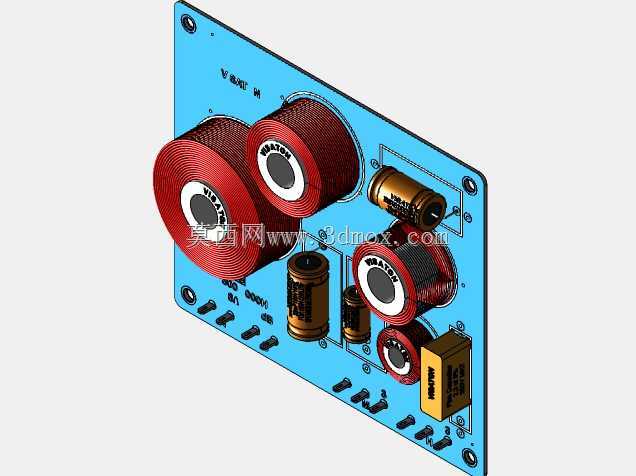

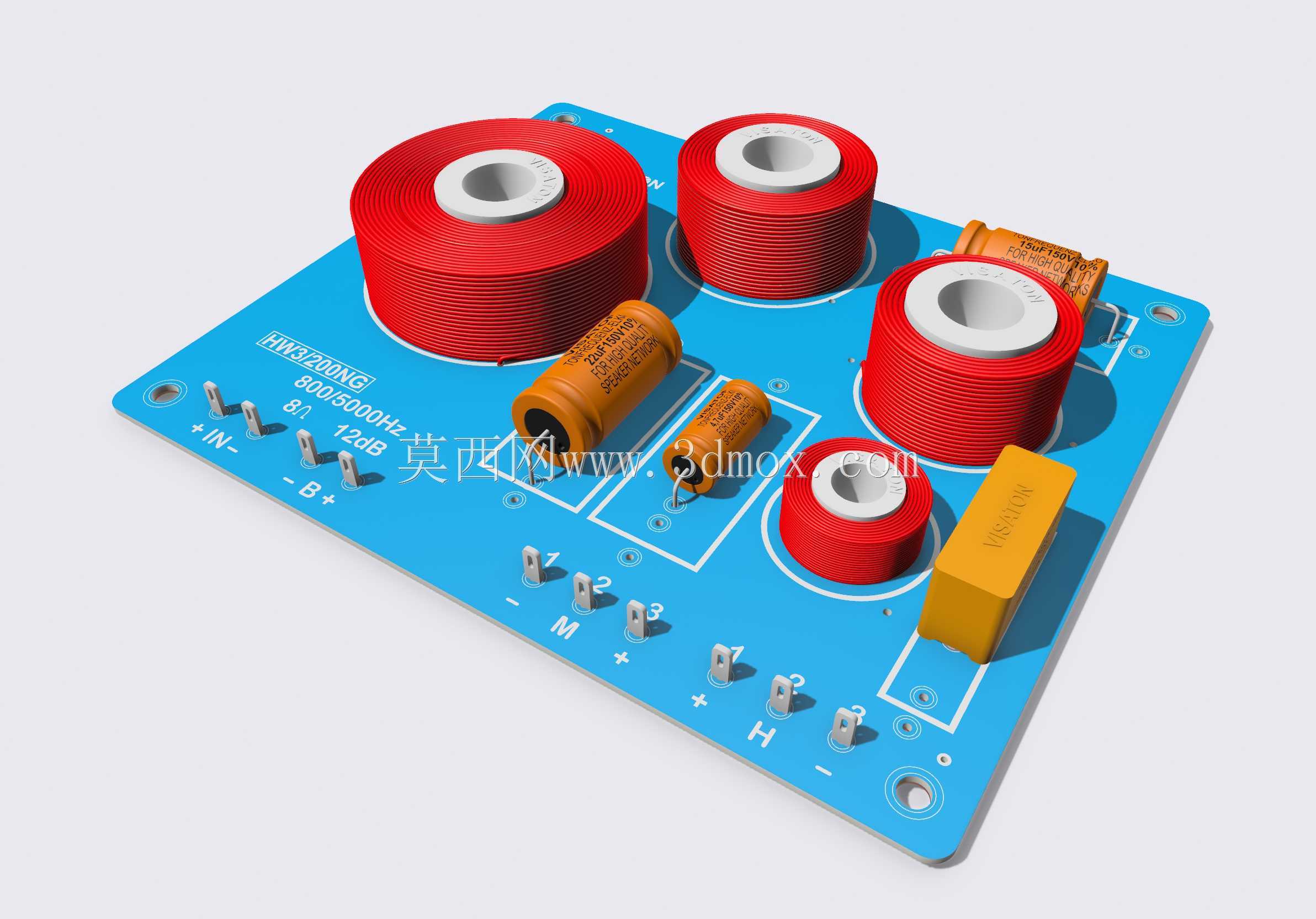

　　该三维结构对应专业音频系统中的二分频无源分频组件，核心应用场景覆盖家用HiFi音箱组装、专业舞台音响改装、车载音响升级等领域，作为扬声器系统的核心信号分配部件，其作用是将功放输出的全频段音频信号按预设分频点拆分，分别输送给对应频段的高音、中低音扬声器单元，避免不同频段信号串扰导致的发声失真，保障各扬声器单元工作在最优频响区间。从结构设计逻辑来看，整体采用FR-4环氧玻纤基板作为承载基底，基板表面通过丝印层标注了清晰的接线标识，包含输入正负极、高音输出端、中低音输出端的对应点位，每个接线点位都预留了焊盘与插装孔位，适配常规2.54mm间距的接线端子，既可以采用直插焊接方式固定接线，也可以搭配插拔式接线端子实现快速装拆，

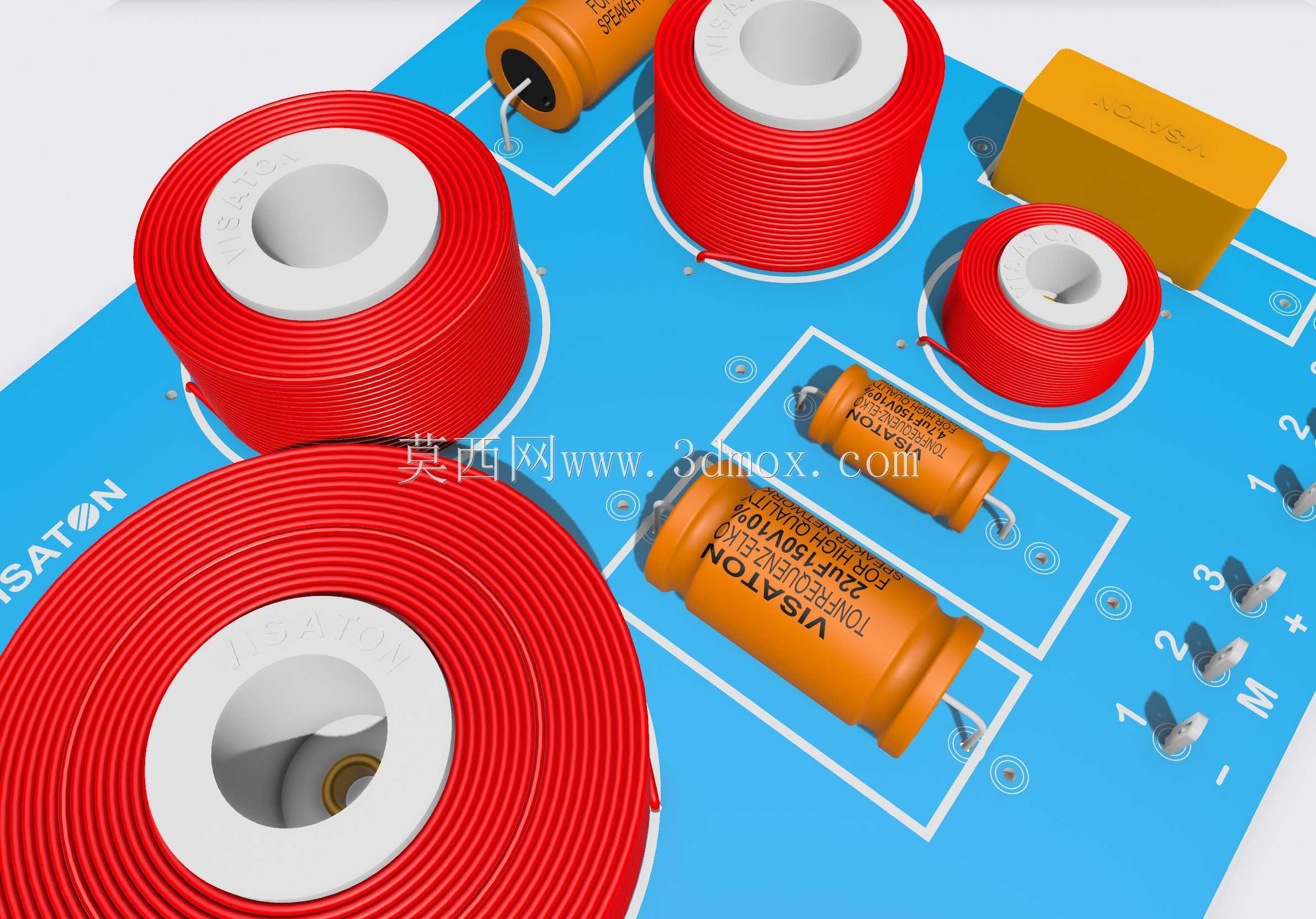

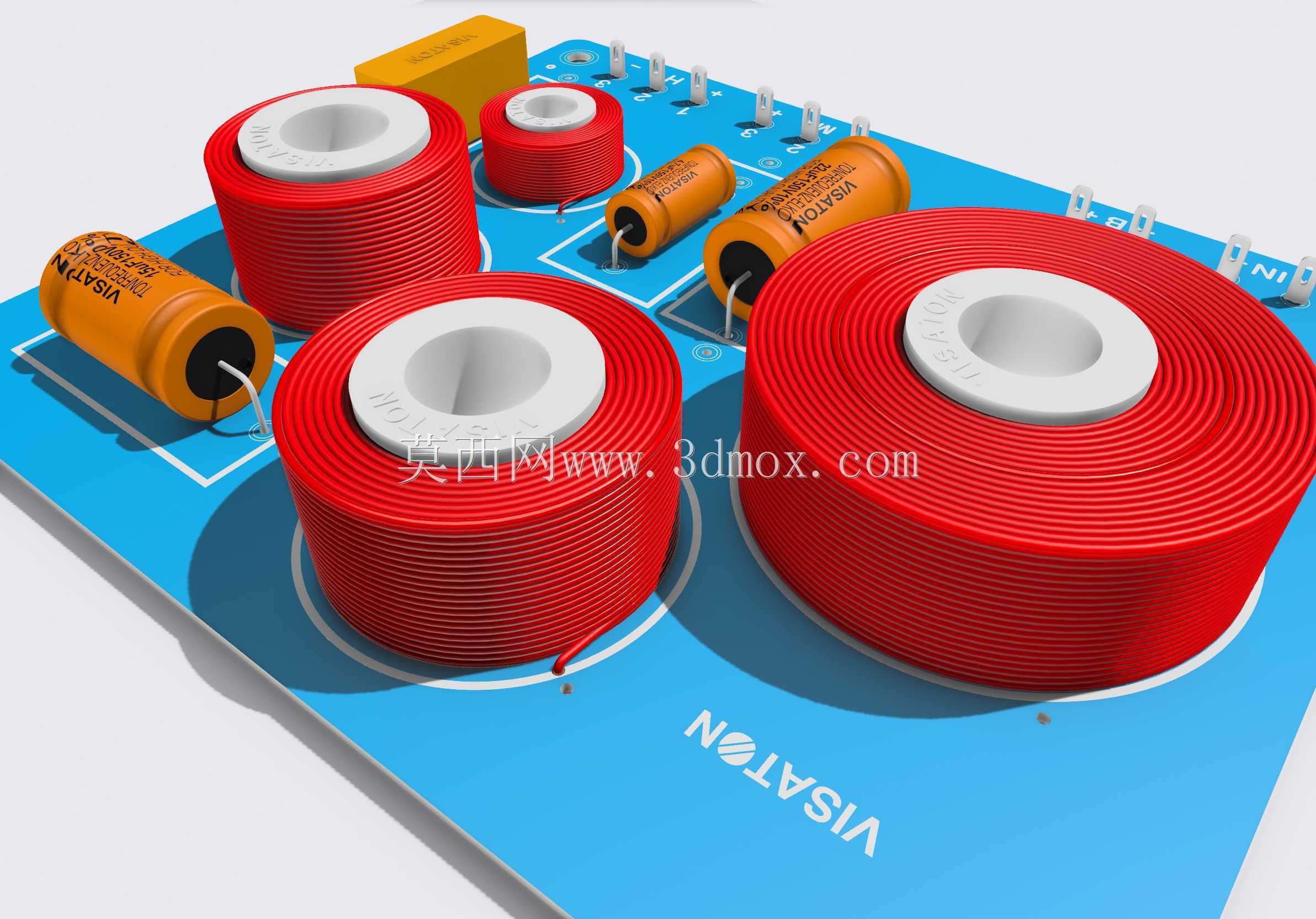

　　适配不同场景的装配需求。基板上的核心元件布局经过结构合理性校验：四只不同线径、不同匝数的空心电感分别对应不同频段的信号滤波通路，大体积电感采用卧式贴板安装，底部预留0.5mm的装配间隙避免漆包线与基板铜箔直接接触造成绝缘隐患，电感中心的磁芯固定柱与基板上的定位孔精准匹配，装配时可直接卡入定位后点胶固定，避免音频大信号工作时电感受电磁力作用产生位移或共振异响。三只不同容值的金属化聚丙烯电容、一只水泥电阻分别布置在电感周边的空余区域，元件引脚的折弯半径符合电子装联工艺规范，引脚伸出焊盘的长度控制在1.2-1.5mm区间，既保证焊接强度，又避免过长引脚造成的信号干扰或相邻元件短路。元件排布时特意将大电流通路与小信号通路做了物理分隔，

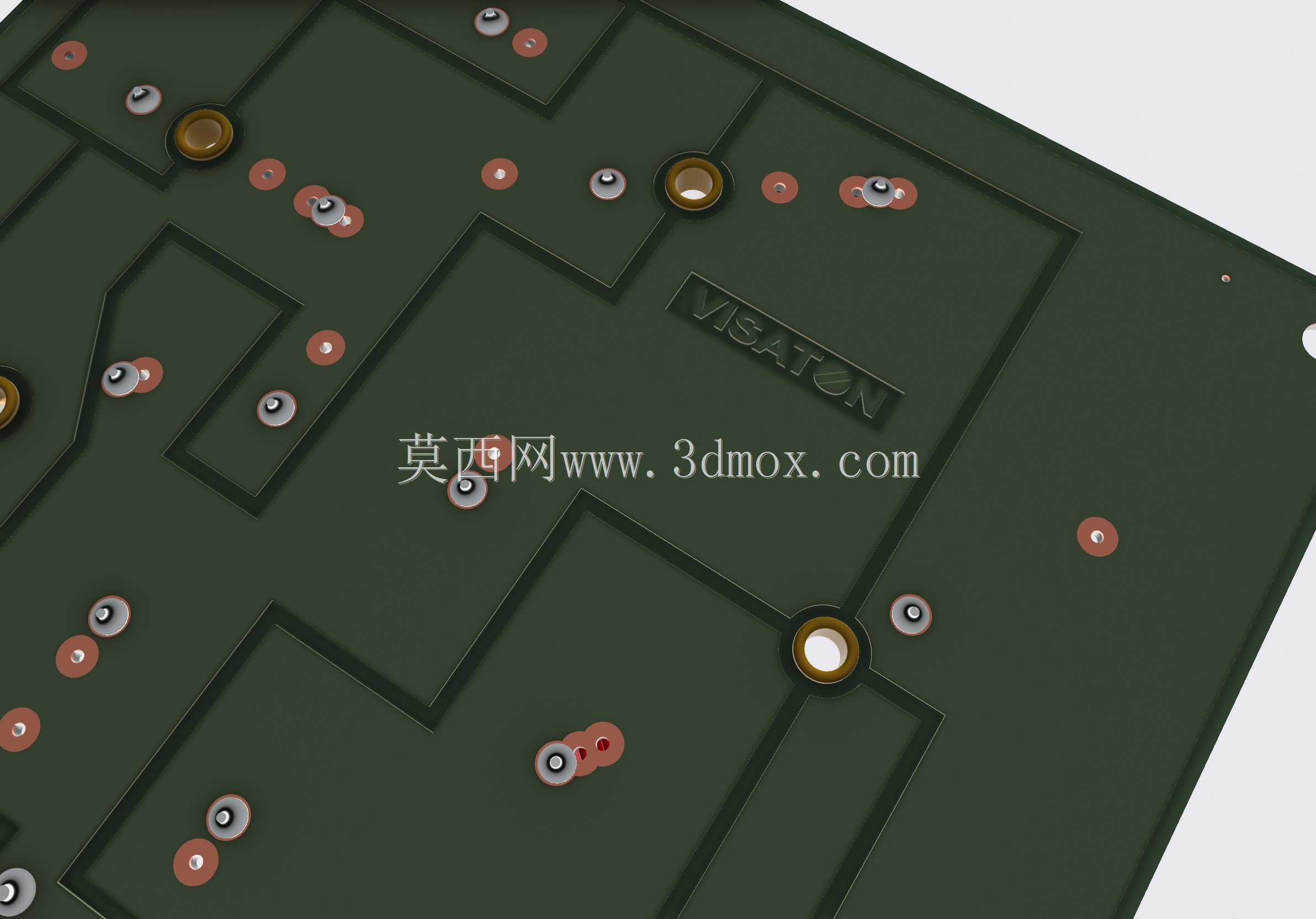

　　减少不同通路之间的电磁串扰，同时所有元件的高度都控制在28mm以内，适配常规音箱内部的安装空间，不会与扬声器磁钢、箱体加强筋产生结构干涉。从安装边界来看，基板整体为矩形结构，四个边角处预留了直径3.2mm的固定安装孔，孔位中心距基板边缘的距离为5mm，适配M3规格的铜柱或自攻螺丝固定，安装孔周边做了露铜接地处理，固定时可通过铜柱与音箱金属箱体连通实现屏蔽接地，进一步降低外界电磁干扰对音频信号的影响。基板边缘到最外侧元件引脚的安全距离预留了3mm，满足安规绝缘要求，即使在音箱内部相对密闭的空间内长期工作，也不会出现元件与箱体壁接触造成的短路隐患。在建模过程中，所有元件的外形尺寸都按照实物1:1还原，包含电感的绕线纹理、电容的外壳标识、

　　电阻的散热壳体结构都做了精细化呈现，既可以用于结构装配阶段的干涉校验，也可以直接用于产品渲染展示、装配工艺指导。实际装配验证中，该结构的元件布局预留了足够的操作空间，电烙铁焊接时不会被相邻大体积元件遮挡，后期更换元件时也有足够的操作余量，不需要拆卸周边其他元件即可完成故障件替换。针对音频设备的工作特性，结构设计时特意考虑了共振抑制：所有重型元件（大电感、水泥电阻）的安装位置都对应基板固定孔的受力支撑区域，避免基板长期受振动影响出现形变导致元件引脚脱焊，基板的厚度选用1.6mm标准规格，兼顾结构强度与轻量化需求，不会额外增加音箱整体重量。信号通路的铜箔宽度按照最大10A的电流承载能力设计，对应大音量下的峰值电流传输需求，不会出现大信号下铜箔发热过载的问题。
