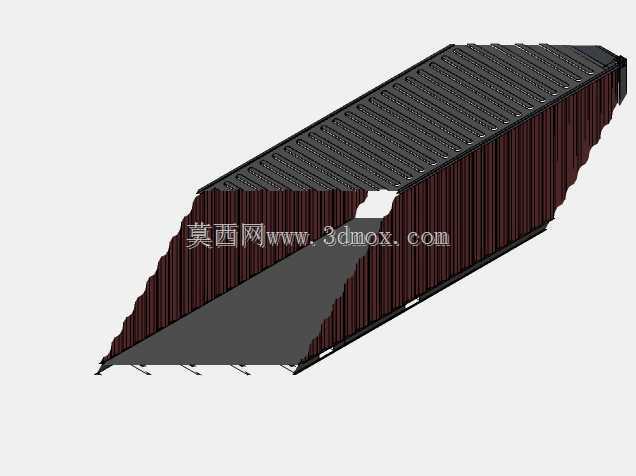

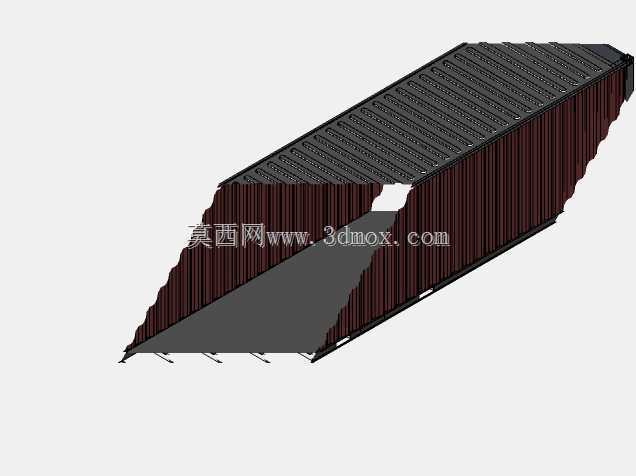

40英尺标准货运集装箱结构三维设计

　　在跨区域干线物流、港口多式联运、铁路货运编组以及工业厂区周转的场景里，40英尺规格的集装箱是目前应用覆盖度最高的标准化储运单元，这套三维结构完整还原了实箱的装配逻辑与细节特征，能直接用于物流场站布局仿真、装卸工装适配校核、特种改装方案推演等工程场景。从实际使用需求出发，该箱体的设计完全贴合国际通用集装箱的尺寸边界，外部长度控制在12192mm、宽度2438mm、高度2591mm的标准区间，内部净空尺寸预留了通用托盘堆码的足够余量，角件位置严格匹配全球通用的吊具、锁座定位尺寸，不管是岸桥吊装、堆场堆垛还是铁路平车固定，都能实现无适配调整的快速对接，避免非标尺寸带来的装卸效率损耗。箱体主体采用波纹钢板拼接的侧壁结构，

　　这种压型设计不是单纯的造型选择，而是在控制箱体自重的前提下，大幅提升侧壁的抗形变能力——满载堆码时上层箱体的载荷、运输途中的侧向挤压力、吊装过程的扭转载荷，都能通过波纹板的筋位结构分散到边框与角柱上，相比平钢板结构能降低15%左右的板材用量，同时抗侧压强度提升40%以上，完全适配远洋运输中高盐雾、大温差的复杂工况，也能承受公路运输中频繁颠簸带来的交变载荷。箱顶采用带排水坡度的压型钢板设计，棱状凸起结构既提升了顶部的踩踏承重能力，方便场站人员登顶进行锁扣操作、验箱检查，也能让雨天积水顺着坡度快速从端部排水槽排出，避免长期积水造成的板材锈蚀、渗漏问题。底部结构是整个箱体承载的核心，这套模型完整还原了底横梁、木地板承托层、

　　底侧梁的装配关系，底横梁按照等间距排布，间距刚好适配标准木托盘的底部支撑位，不管是整托货物堆码还是重型设备固定，都能将载荷均匀传递到角件位置，不会出现局部底板塌陷的问题；端部的箱门结构采用双开门对开设计，门铰链、锁杆、锁座的位置完全按照实车装配逻辑建模，门体开启角度可以达到270度，完全贴靠侧壁时不会占用箱前通道空间，方便叉车直接进出箱体作业，锁杆的多点锁紧结构能保证箱门关闭后的密封性能，配合门周的橡胶密封条，能实现防雨、防尘的密封效果，满足精密货物、怕潮物资的运输需求。在建模过程中，所有板件的拼接间隙、焊缝预留位置都做了还原，角件的开孔尺寸、吊装槽位完全匹配实际吊装工装的接口参数，做物流系统仿真时，

　　可以直接调用该模型进行堆场堆垛模拟、装卸路径碰撞检查，不需要再额外调整尺寸；做集装箱改装设计时，比如改装成储能舱、设备方舱、临时工房，可以直接在现有模型基础上删减侧壁、开孔加装门窗、调整内部支撑结构，省去从零开始建模的重复工作。要知道在实际工程里，很多场站布局仿真、专用运输工装设计的问题，都出在集装箱模型的尺寸偏差上——比如角件位置不对导致吊具无法对接、箱门开启角度模拟错误导致通道预留不足、外部尺寸偏差导致平车装载超限，这套模型严格遵循实际产品的尺寸公差与装配关系，能有效避免这类设计阶段的疏漏。另外，箱体的角柱结构采用加厚型钢焊接成型，是整个箱体的主要受力构件，堆码时最多可以承受8层满载箱体的垂直载荷，吊装时整个箱体的重量都通过角柱传递到角件上，模型里对角柱与侧壁、底架、顶架的连接位置做了细节还原，能清晰看到力的传递路径，对于做结构强度仿真的工程师来说，可以直接在模型基础上划分网格，施加载荷进行有限元分析，验证不同工况下的结构形变与应力分布，不需要再重新构建连接结构。从实际运维的角度看，箱体表面的波纹结构也预留了标识粘贴、喷涂编号的平整区域，箱门处的锁杆结构也考虑了海关封施的安装位置，这些细节在建模时都没有省略，能最大程度贴近真实产品的使用状态，不管是用于教学演示、方案汇报还是工程设计，都能满足精度要求。
