工业废料收纳储运钢制容器结构设计

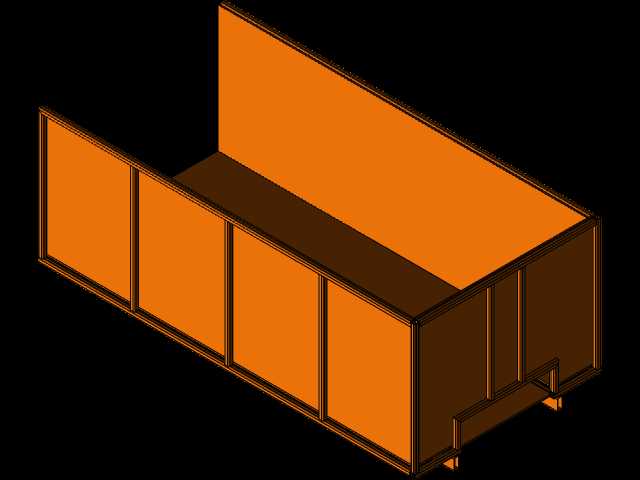

　　这套钢制容器结构主要面向生产车间零散废料、加工边角料的临时收纳与短距离转运场景，在机械加工、钣金冲压、仓储物流等作业区域，这类敞口式容器可直接放置在机床下料侧、工位边角，承接加工过程中产生的金属切屑、废弃边角料、待转运零散工件，替代传统开放式料箱易撒漏、堆垛不稳的问题。从结构拆解来看，整体采用分体式钣金拼接设计，底部为带加强筋的承载底板，底板下方设置纵向排布的槽钢支撑梁，既可以保证满载状态下底板不会出现中部下凹变形，也能适配叉车叉齿的插入间距，满足叉车整箱转运的作业需求，支撑梁的高度预留了100mm的叉齿作业空间，避免叉取时碰撞箱体侧板。侧板部分采用分块式波纹钢板拼接，相邻侧板之间通过折边咬合加段焊的方式连接，相比整板折弯结构，

　　分块设计更便于后期局部损坏后的替换维护，波纹结构则在不增加板材厚度的前提下提升侧板的抗侧向挤压能力，避免满载废料时侧板向外鼓胀变形。容器的其中一块短侧板设置了可翻转卸料门，门体通过底部的铰接轴与底板连接，上部采用插销式锁止结构，卸料时只需拔出插销即可将门板向下翻开，配合叉车倾斜动作就能实现快速卸料，无需人工逐次掏取物料，大幅提升废料清空的作业效率。从尺寸边界来看，容器整体长度控制在1500mm以内，宽度为750mm，高度为800mm，这个尺寸既可以满足单箱承载1.2吨废料的容积需求，也能适配标准货运车辆的内部装载宽度，实现多箱并排码放运输，堆垛时底部支撑梁可以卡入上层箱体的顶部折边内，保证三层堆垛状态下不会出现侧滑移位。

　　设计过程中针对焊接变形问题做了提前预留，所有侧板的拼接折边都预留了2mm的焊接收缩余量，底板与支撑梁的焊接采用分段间隔焊的工艺要求，避免连续焊接导致的底板翘曲，同时所有板材的外露边缘都做了折边钝边处理，去除锐边毛刺，避免作业人员搬运、操作时被割伤。在实际使用场景中，这类容器还可以配合车间的桁吊、叉车实现跨区域转运，空箱状态下可以嵌套堆叠，相比固定式料箱能节省60%以上的空箱存储占地空间，侧板上预留的吊装孔也能满足吊装作业的挂载需求，适配不同的转运设备。针对不同的物料存储需求，结构上还预留了改装空间，比如存储细小切屑时可以在侧板内侧加装薄钢板衬层，存储带油污的废料时可以在底部预留排液孔，无需改动主体结构就能适配不同的作业需求，整体结构没有复杂的异形曲面，所有零部件都可以通过常规的激光切割、折弯、焊接工艺加工完成，不需要开模，适合小批量定制加工，加工成本可控，后期维护更换配件也不需要专用工装，普通车间的钳工作业就能完成维修调整。
