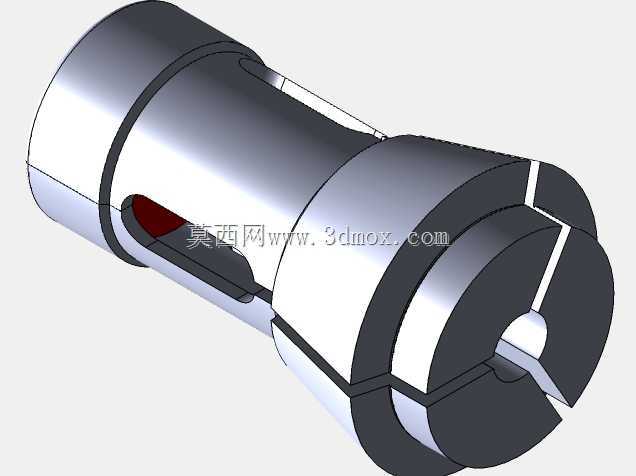

单轴自动车床用TRAUB弹性夹头结构

　　在走刀式单轴自动车床的棒料加工场景里，这类弹性夹头是承担工件定位与夹紧的核心执行元件，直接决定小直径棒料连续加工的装夹精度与重复定位一致性，适配TRAUB系列单轴自动车床的主轴安装接口，是小五金、精密轴类零件批量加工场景里的易损易耗核心配件。从结构设计逻辑来看，该夹头采用整体弹簧钢一体式加工成型，头部沿轴向开出三等分弹性收缩槽，槽尾设计有应力释放圆弧孔，避免反复夹紧松开过程中槽根位置出现应力集中断裂，这一细节是弹性夹头使用寿命的关键设计点，很多仿制夹头寿命不足就是因为省略了槽尾的圆弧过渡，在高频交变载荷下很快从槽根位置开裂失效。夹头的外锥面与主轴内部的推套内锥面精准配合，当推套在主轴轴向做进给动作时，

　　锥面的径向分力会迫使夹头的头部弹性槽向内收缩，从而抱紧穿过夹头内孔的棒料，夹紧力的大小可以通过调整推套的轴向行程来匹配不同材质棒料的装夹需求，针对黄铜、易切钢这类软质易加工材料，夹紧力不宜过大避免棒料被夹出压痕影响后续加工，针对不锈钢这类硬度较高的材料则需要适当增大夹紧行程，避免切削过程中棒料出现打滑移位。夹头的尾部设计有与主轴拉管连接的定位卡槽，安装时直接卡入拉管的对应卡位即可完成轴向定位，不需要额外的紧固件，更换不同内孔规格的夹头时只需要将主轴停在换料位置，松开拉管的锁紧结构就能快速抽出旧夹头更换新夹头，整个换型过程不超过两分钟，完全匹配自动车床连续批量生产的快换需求。从安装边界尺寸来看，

　　夹头的外圆直径与主轴内孔的配合间隙控制在0.01mm以内，外锥面的锥度采用通用的机床夹头标准锥度，保证与不同厂家同规格推套的适配性，夹头的总长度严格匹配主轴内部的安装空间，过长会导致推套行程不足无法完全夹紧，过短则会导致夹头在主轴内部出现窜动影响加工同轴度。夹头的内孔根据加工棒料的直径做对应规格的精加工，内孔的圆柱度公差控制在0.005mm以内，保证棒料穿入后与主轴回转中心的同轴度，内孔表面做了轻微的喷砂处理，增大夹紧时的摩擦力同时不会在棒料表面留下过深的夹痕，针对表面质量要求高的精加工场景，还可以在内孔镶嵌铜套避免夹伤工件表面。在实际生产应用中，这类夹头的夹紧行程通常在0.2-0.5mm之间，

　　也就是说夹头内孔在自由状态下的直径比适配棒料直径大0.2-0.5mm，保证棒料能够顺利穿过内孔完成送料动作，当锥面受压收缩后内孔直径缩小0.2-0.5mm刚好抱紧棒料，这个行程参数是经过长期生产验证的最优区间，行程过大容易导致夹头弹性变形超过屈服极限出现永久变形无法复位，行程过小则会导致棒料送料时卡滞或者夹紧力不足。夹头的侧面开有定位缺口，与主轴内部的定位销配合，防止夹头在主轴高速回转时出现跟转，保证弹性槽的位置始终与送料机构的挡料位置对应，避免送料时棒料顶到夹头的实体部分导致送料长度不准。在日常维护中，这类夹头需要定期清理弹性槽内的切屑与切削液残留，避免切屑卡在槽内导致夹头收缩不畅出现夹紧力不足的问题，每加工10万件左右工件就需要检查夹头内孔的磨损情况，如果内孔出现喇叭口或者表面拉伤就需要及时更换，避免影响加工工件的同轴度。从建模逻辑来看，构建该夹头三维模型时首先需要确定主轴安装接口的所有配合尺寸，包括尾部卡槽的宽度与深度、外锥面的锥度与大端小端直径、外圆的配合直径与长度、弹性槽的宽度与长度、槽尾应力释放孔的直径与位置，之后通过旋转特征做出夹头的整体基体，再通过拉伸切除做出弹性槽与尾部卡槽，最后对槽根位置做圆角过渡处理，建模过程中需要特别注意弹性槽的等分精度，三等分槽的角度误差需要控制在0.1度以内，否则会导致夹头收缩时各个方向的夹紧力不均匀，抱紧棒料时出现偏心影响加工精度。
