Pixhawk飞控配套空速检测皮托管结构

　　这款皮托管主要适配Pixhawk PX4系列飞控系统，在固定翼无人机、小型通航实验飞行器的飞行状态感知环节承担核心空速测量功能，区别于GPS提供的地速数据，它能直接获取飞行器相对于来流的真实空速，是低空空域飞行、复杂气象条件下飞行控制回路里不可或缺的传感前端部件。从实际装机场景来看，这类皮托管通常安装在机翼前缘、机头正前方这类受机身紊流影响最小的位置，需要避开螺旋桨滑流、机身附面层的干扰区域，才能保证测量数据的准确性，因此配套的L型安装支架在设计时就预留了标准安装孔位，孔位间距匹配常见的无人机机身、机翼蒙皮安装间距，安装面做了贴合弧度处理，能适配不同曲率的机体安装面，不需要额外做安装面修配就能完成固定。

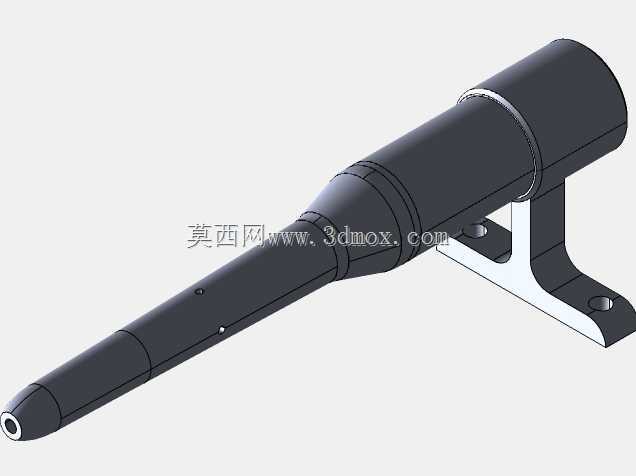

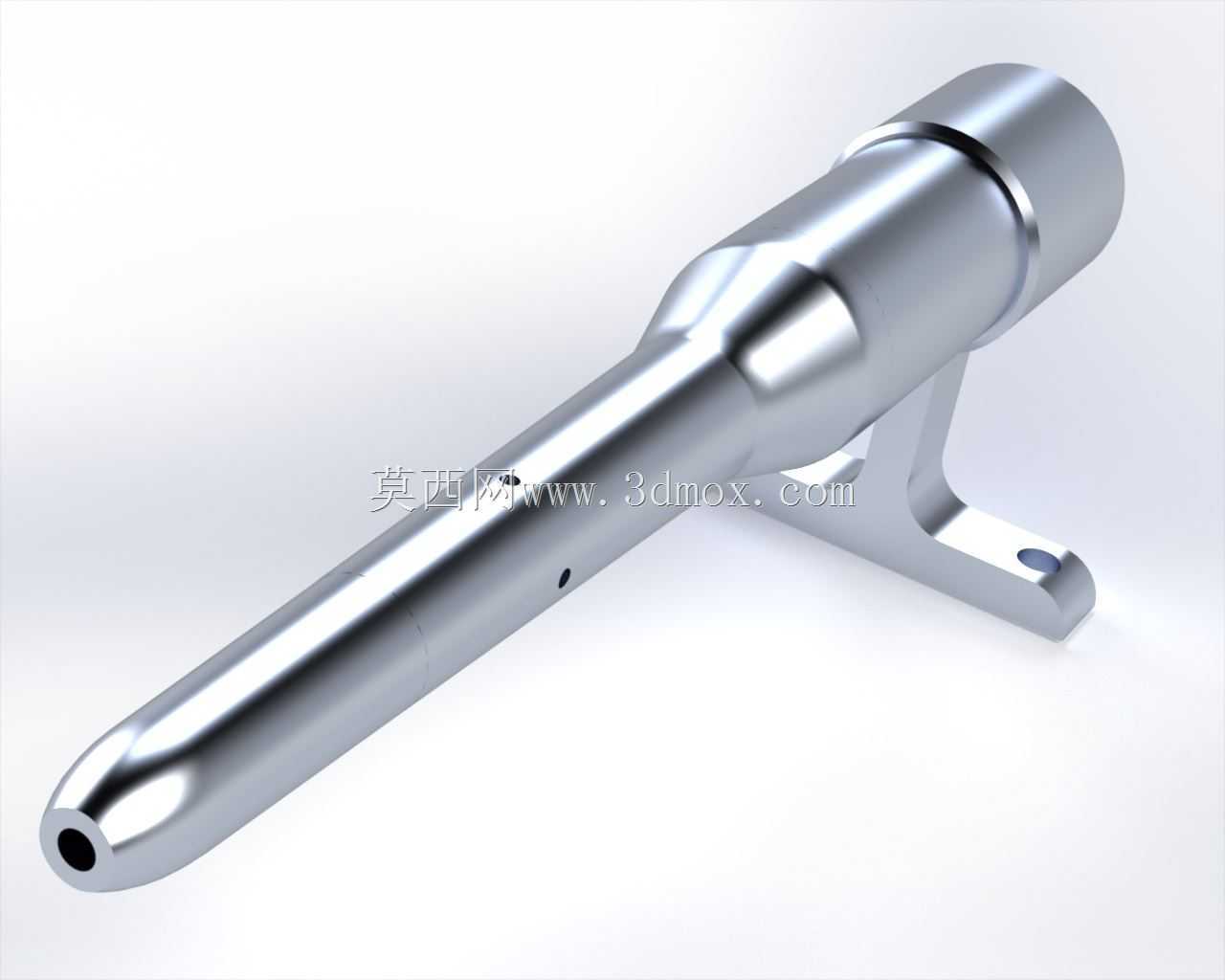

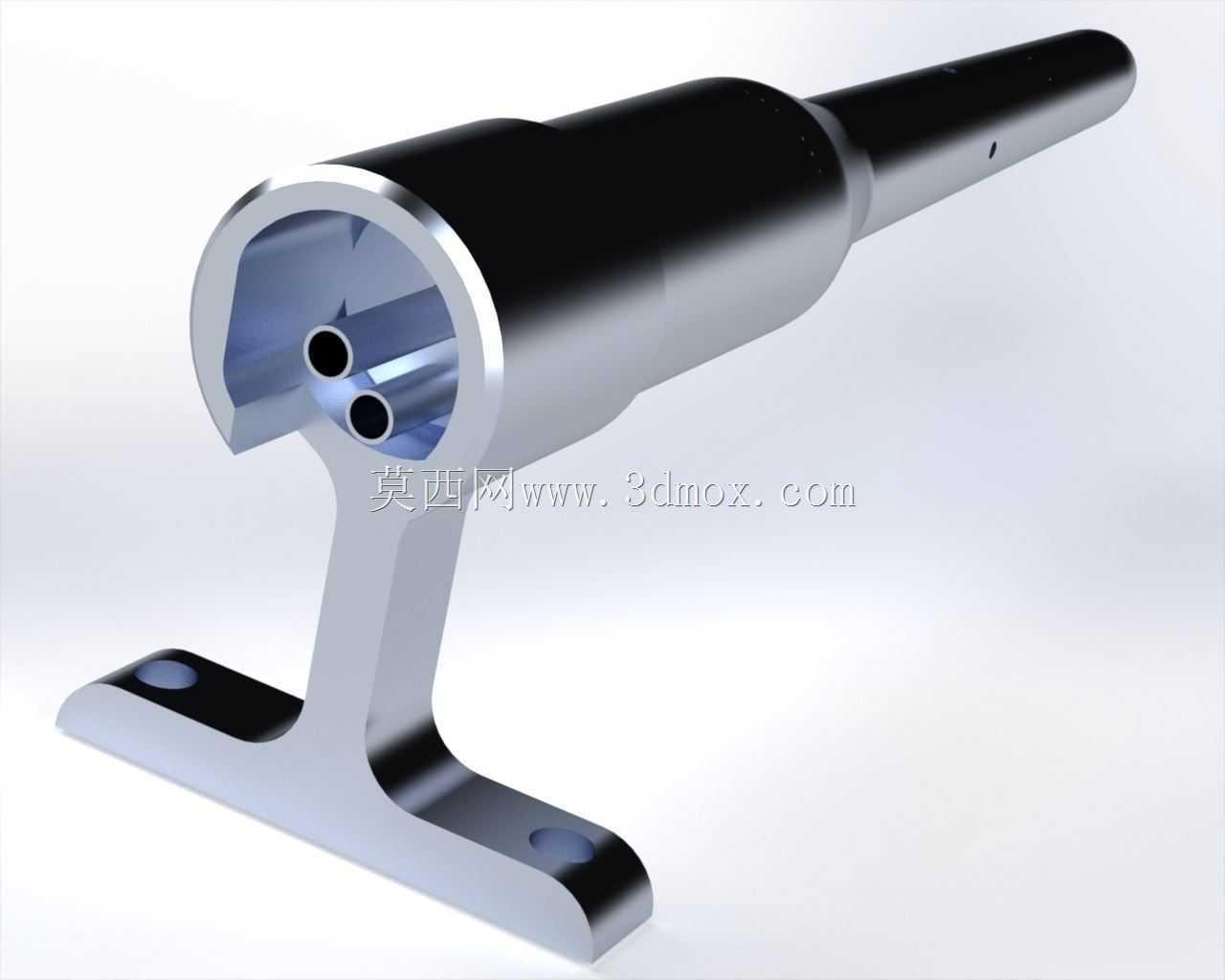

　　从结构设计逻辑来看，这款皮托管采用同轴双腔结构，前端总压孔正对来流方向，侧壁的静压孔垂直于来流方向，两个腔体分别引出气路连接到空速差压传感器，通过总压与静压的差值计算动压，再结合空气密度参数换算得到实时空速。管体主体采用流线型变径设计，从前端的细径测量段逐步过渡到后端的粗径安装段，既减少了管体自身带来的气动阻力，也避免了管体尾部产生的紊流影响静压孔的测量精度，管身表面做了光滑过渡处理，没有突兀的台阶或凸起，能有效降低飞行过程中的风阻，同时减少雨水、灰尘在管体表面的附着。管体上预留的细小排水孔，能在雨天飞行、高空遇冷凝结水汽时，及时排出进入管腔的液体，避免管路堵塞造成的测量失效，这一细节是户外飞行场景下必须考虑的可靠性设计，很多入门级皮托管忽略这一结构，在高湿环境下很容易出现数据跳变甚至完全失准的问题。

　　从安装边界尺寸来看，管体总长度适配中小型固定翼无人机的安装需求，前端测量段伸出安装支架的长度足够避开安装位置附近的附面层，支架的高度也经过测算，能让总压孔处于未被机身气流干扰的自由流区域。安装孔采用通孔设计，可配合M2或M2.5的标准螺丝完成固定，安装时只需要保证管体轴线与飞行器纵轴平行，总压孔正对飞行方向即可，不需要复杂的校准工装，装机后配合飞控的空速校准流程就能完成参数匹配。

　　在功能特性上，这款皮托管的金属管体结构具备足够的结构强度，能承受飞行过程中的气动载荷、起降过程中的轻微振动，不会出现管体变形、支架断裂的问题，相比3D打印的自制皮托管，金属材质的形位公差更稳定，长期使用不会出现形变导致的测量角度偏差。管体内部的气路通道做了光滑处理，没有毛刺或突兀的变径，能减少气路的压力延迟，让空速数据的响应速度满足飞控的实时控制需求，在飞行器做加速、减速、俯仰姿态变化时，空速数据能快速跟随真实飞行状态变化，避免因为数据延迟导致的飞控控制逻辑误判。

　　实际工程应用中，这类皮托管的选型需要重点关注测量范围、安装适配性、环境适应性三个维度，这款结构的测量范围覆盖0-120m/s的空速区间，完全满足中小型固定翼无人机、航模飞行器的飞行速度需求，安装支架的通用化设计能适配多数主流飞控的装机场景，不需要用户自行设计转接结构。设计过程中也充分考虑了维护便利性，管体与支架的连接采用紧配固定，不需要复杂的拆解工具就能完成管体的清洁维护，定期检查总压孔、静压孔是否被灰尘、昆虫堵塞即可，日常维护成本极低。
