带GFI保护的120VAC程序端口接线盒

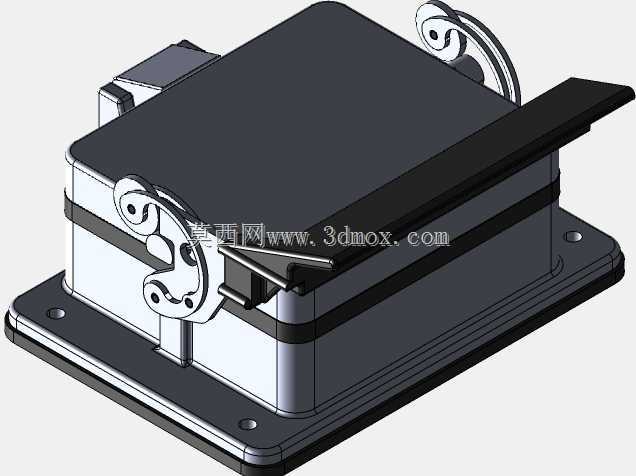

　　上壳体与下壳体的连接没有采用传统的螺钉紧固方式，而是在壳体两侧设计了对称的快锁卡扣结构，卡扣为冲压折弯式金属件，通过转轴固定在壳体侧部，扣合时卡扣勾住下壳体的凸缘，扳动卡扣手柄即可完成上下壳体的锁紧，无需额外工具，日常检修、内部接线维护时可以快速开盖，相比螺钉紧固的结构，在频繁开盖的调试场景下能节省大量操作时间，也不会出现螺钉掉落遗失的问题。壳体侧面预留了两个接口安装位，其中一个为120VAC规格的GFI插座，自带漏电保护脱扣结构，当回路出现漏电、电流过载时可以瞬间切断输出，避免现场操作人员触电，也能保护接驳的调试设备不会因为电流异常烧毁；另一个为程序端口，专门用于连接设备调试用的编程线缆，端口做了内凹式设计，这款带程序端口与120VAC插座的GFI防护接线装置，主要面向工业现场的分布式电气接驳场景，常见于机床周边辅助工位、小型自动化设备侧挂安装、生产线临时调试点位的电气接驳需求，解决现场临时取电、设备程序调试端口外露无防护的痛点，避免车间油污、切削液飞溅、粉尘堆积导致的接口短路、接触不良问题。从结构设计来看，整体采用上下扣合的密封壳体结构，底座为带安装孔的法兰式底板，四个安装孔位对称分布在底板四角，孔位适配M6规格的膨胀螺栓或机螺钉，安装时可直接固定在设备侧壁、工位型材架或者车间墙面，底板与下壳体之间做了内嵌式密封槽，装配时可嵌入橡胶密封条，满足IP54级别的防尘防泼溅要求，适配多数机加工车间、装配车间的现场环境。

　　线缆插入后接头部分不会突出壳体表面，避免现场工件搬运、人员走动时刮蹭到线缆接头导致连接中断。壳体顶部为平整的盖板结构，表面没有突出的按键或者接口，一方面可以避免积尘积水，另一方面在空间紧凑的安装位置，顶部也不会和周边的设备部件产生干涉，盖板边缘做了小角度的倒角处理，去除锐边，避免安装维护时划伤操作人员。从安装边界来看，整体外形为方正的盒体结构，长宽尺寸控制在180mm*150mm以内，整体高度不超过120mm，安装时不需要预留太大的侧向操作空间，卡扣操作侧只需要预留50mm的手指操作空间即可完成开盖锁紧动作，适合在设备侧部的狭窄空间内安装。内部的腔体做了分区设计，强电部分的插座接线区和弱电部分的程序端口接线区之间设置了隔离筋，

　　避免强电走线对弱电的程序通讯信号产生电磁干扰，强电区域预留了接线端子的安装位，可以直接接入现场的120VAC供电回路，不需要额外外接接线端子排；弱电区域预留了线缆固定扎带的安装孔，程序端口的接线可以通过扎带固定在壳体内的立柱上，避免线缆拉扯导致端口焊盘脱落。壳体的出线位置设计在底座的侧下方，采用格兰头锁紧的方式固定进出线缆，线缆接入后可以通过格兰头的橡胶圈抱紧线缆外皮，同时实现密封，避免粉尘、液体从出线位置进入壳体内部。在实际使用场景中，这类接线装置可以替代传统的明装插座加裸露调试端口的安装方式，以往的现场调试端口往往直接裸露在设备外侧，没有防护结构，车间内的切削液、金属粉尘很容易进入端口内部，导致编程时通讯中断，

　　甚至短路烧毁设备通讯口，而这款密封结构的接线盒可以将所有接口都保护在壳体内部，不需要使用时可以扣合上盖，完全隔绝外部的污染物。另外GFI插座的集成也省去了现场额外安装漏电保护插座的步骤，一体化的结构减少了现场安装的配件数量，也降低了多个配件拼接安装带来的密封失效风险。两侧的卡扣结构经过反复开合测试，扣合力适中，既不会因为车间设备振动导致卡扣松脱，也不会因为扣合力过大导致开盖困难，卡扣的金属件采用不锈钢材质，在车间潮湿、有油污的环境下也不会生锈，长期使用依然能保持可靠的锁紧力。底座的安装孔位做了沉头设计，固定螺钉安装后螺钉头不会突出底座表面，保证底座和安装面可以完全贴合，不会出现缝隙，避免安装面不平整导致的壳体变形。
