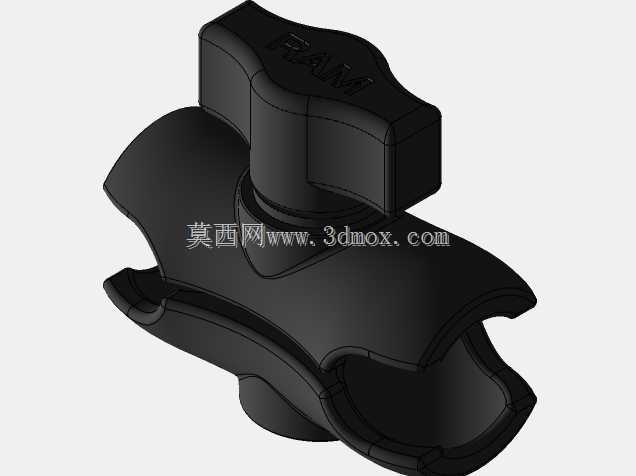

短款双承插B型球连接臂结构设计

　　这款短款双承插B型球连接结构，是车载、工业设备支架系统里的核心铰接锁紧部件，日常在车载电子设备固定、工业工位显示终端挂载、户外作业设备辅助支撑场景里承担角度调节与位置锁定的作用。从结构设计逻辑来看，整体采用上下对称的双球窝承插布局，中间集成了旋钮式锁紧机构，区别于长款连接臂的大跨距调节能力，短款结构的设计初衷是满足紧凑安装空间下的小范围角度微调需求，避免长力臂带来的挂载晃动问题。

　　结构上，上下两端的承插口为标准球头适配槽，槽口做了渐开式开口设计，安装时无需额外工具即可直接卡入对应规格的球头基座，槽体内壁做了微弧度贴合处理，和1英寸标准球头的贴合面积能达到85%以上，锁紧后不会出现点接触导致的球头压痕或者松脱问题。中间的旋钮部分做了双侧翼型防滑结构，旋钮表面做了内凹的防滑纹理，徒手操作时即便戴薄劳保手套也能施加足够的锁紧扭矩，不需要借助扳手等额外工具，适合现场快速调节的作业场景。旋钮内部集成了楔形压紧块，旋转旋钮时楔形块会向两侧撑开上下球窝结构，让球窝内壁均匀抱紧两端的球头，这种压紧方式的优势是锁紧力均匀分布在球头整个接触面上，不会出现单侧受力导致的角度偏移，长期反复调节也不会出现球窝磨损导致的锁紧力衰减问题。

　　从安装边界来看，这款短款连接臂的整体轴向长度控制在较短区间，安装后两端球头中心距远小于常规长款连接臂，适合安装空间局促、不需要大距离延伸的挂载场景，比如叉车驾驶舱内的终端固定、机床操作旁的小型提示牌挂载、摩托车车把上的导航设备支架这类对安装空间要求严苛的场景。两端承插口的适配尺寸统一为行业通用的1英寸球头标准，可以和同规格的球头底座、设备背夹直接通用互换，不需要额外做转接结构，降低了支架系统的配件选型成本。

　　设计过程中针对球窝的形变余量做了反复校核，球窝侧壁的厚度经过多轮迭代，既保证了锁紧时侧壁有足够的形变空间抱紧球头，又不会因为壁厚过薄导致长期使用出现塑性形变、锁紧失效的问题。球窝开口处做了加厚的翻边结构，避免卡入球头时开口处应力集中出现开裂问题。整体材质适配常用的增强尼龙注塑工艺，也可以根据重载场景需求更换为铝合金压铸材质，结构本身不需要做额外修改就能适配不同材质的生产工艺，结构的工艺适配性较强。

　　在实际使用场景中，这类短款双承插臂通常搭配1-2个同规格连接臂组合使用，单段短臂负责小角度的姿态微调，多段组合时可以实现多自由度的位置调节，同时因为单段长度短，整体挂载后的刚性比单根长臂更好，挂载重量稍大的设备时也不会出现低头晃动的问题。比如在工业设备的操作工位上，安装小型人机界面终端时，用两段短款连接臂搭配墙面安装底座，既可以实现操作人员不同站位下的屏幕角度调节，又能保证屏幕在设备运行振动的环境下不会出现位置偏移，相比长臂结构的抗振性能提升明显。

　　结构的细节处理上，所有外露的棱边都做了R角倒圆处理，安装调节时不会划伤操作人员的手部，旋钮和主体的配合间隙控制在合理范围，长期使用也不会进灰导致旋钮卡滞，球窝内壁没有多余的加强筋凸起，保证和球头的贴合面完整光滑，调节时的阻尼感均匀顺滑，不会出现卡顿或者松紧不一的问题。
