CA6140车床手推车尾部扰流结构设计

　　在机床加工车间的物料转运场景里，手推车是工序间流转工件、工装、切削辅料的核心短途载具，多数车间使用的手推车为适配CA6140这类普通车床的操作高度，会将载货平台高度设置在750mm至820mm区间，和车床中拖板的操作面高度齐平，方便操作人员直接将加工完成的轴类、盘类工件从卡盘位置平移到推车台面，减少抬举工件的体力消耗。尾部扰流结构的设置，最初是为了解决车间快速推行推车时，台面上放置的轻质切削辅料、纸质工艺文件被气流带落的问题，在实际使用中还能起到端部挡边的作用，避免推车急停时工件从尾部滑落磕碰加工面。

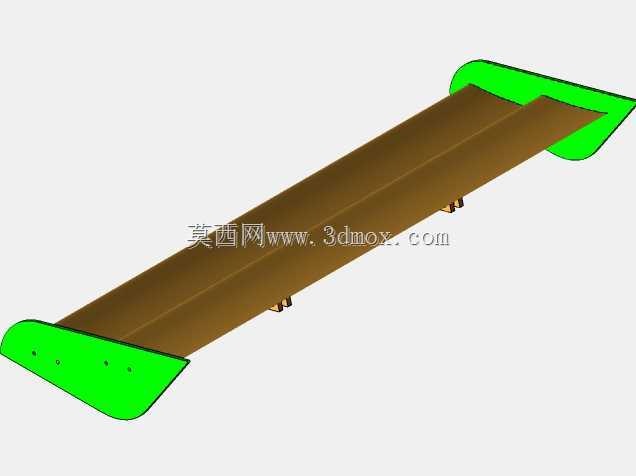

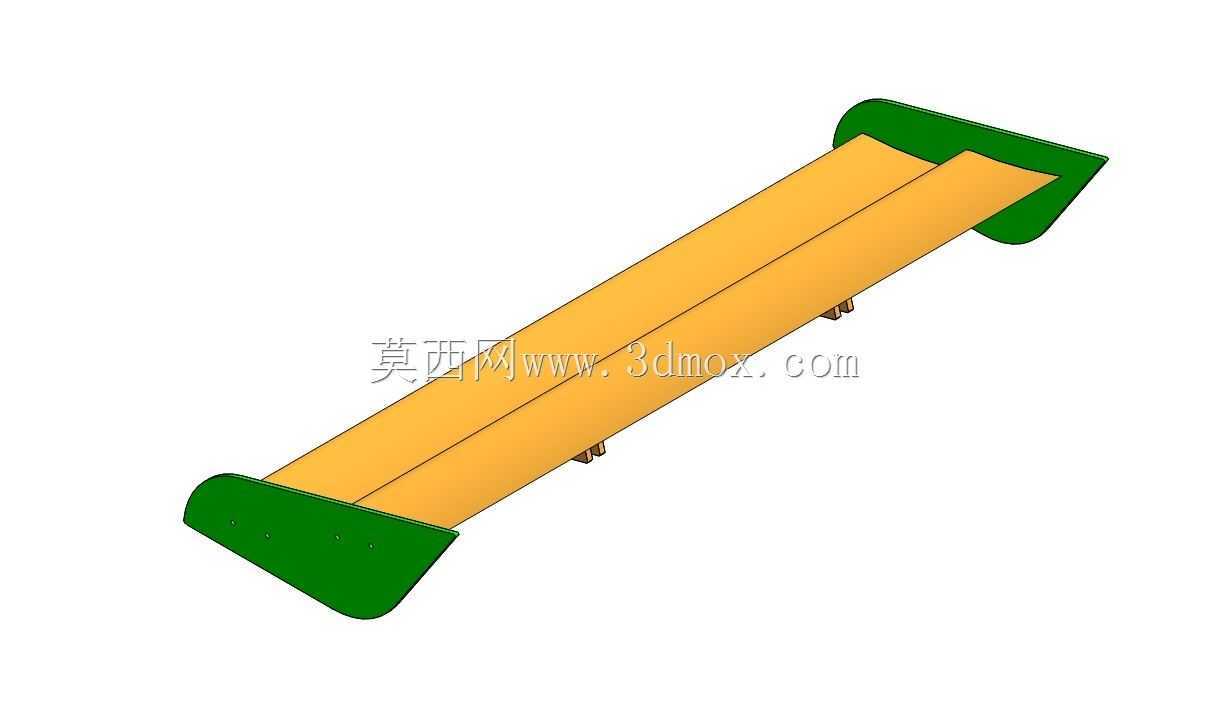

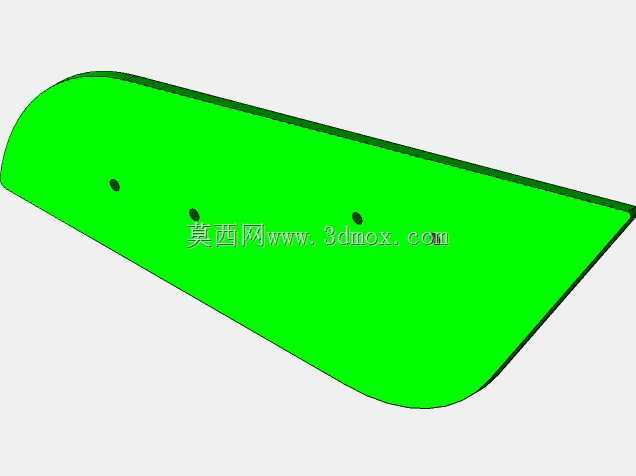

　　从结构功能来看，这款扰流结构采用两端弧形封板加中部双筋导流面的组合形式，两端的绿色封板为折弯成型的弧形结构，曲率半径适配推车尾部的框架圆角，封板上预留的三个安装孔位对应推车尾部框架的方管焊接螺母位置，安装时不需要额外打孔，直接用M6内六角螺栓即可完成固定，单端三个孔位呈三角形排布，能承受推车急停时工件滑动带来的横向冲击力，不会出现螺栓受剪变形的问题。中部的黄色导流面采用双道平行凸起的加强筋设计，筋高12mm，在1.2mm厚的冷轧钢板基材上，通过压型工艺直接成型，不需要额外焊接加强筋，既降低了结构自重，又能让导流面的整体平面度控制在1mm每米范围内，避免薄板焊接带来的焊接变形问题。导流面的倾斜角度设置为17度，这个角度是结合车间内推车正常推行速度1.2m/s至2.5m/s的气流场仿真结果确定的，推行时气流会顺着倾斜的导流面向斜上方疏导，不会在推车尾部形成涡流卷吸台面上的轻质物件，同时倾斜的板面不会占用推车台面的有效载货宽度，双筋结构的凸起还能作为小型工件的临时挡靠，放置直径小于20mm的轴类零件时，不会直接从推车尾部滚落到地面。

　　设计过程中首先明确了安装边界，适配的CA6140车间配套手推车尾部框架为40mm*40mm的方管焊接结构，框架宽度为620mm，因此扰流结构的整体安装宽度设置为615mm，两端和推车侧护栏预留2.5mm的间隙，避免安装时和侧护栏的焊接凸起产生干涉。导流面的总长度为580mm，两端封板的外伸长度为35mm，刚好覆盖方管框架的外侧端面，不会突出到推车侧方影响通道通行，车间内设备之间的通行通道宽度一般设置为800mm，该扰流结构安装后不会额外增加推车的整体宽度，能顺利通过车床之间的狭窄通道。结构的整体高度从安装基准面算起为110mm，这个高度既能够满足气流疏导的高度要求，又不会遮挡操作人员推行推车时的后方视线，推行时可以透过导流面上方的空间观察到车尾附近的地面情况，避免碾压地面散落的切屑、螺栓等杂物。

　　从实际使用的适配性来看，这款扰流结构除了气流疏导和挡料的作用外，两端的弧形封板还可以作为推车的临时扶手使用，操作人员需要短距离调整推车位置时，可以直接握持两端的弧形封板发力，不需要弯腰去抓下部的框架结构，降低了频繁弯腰的操作强度。封板的边缘全部做了R3的圆角钝化处理，没有尖锐的冲切毛边，握持时不会划伤手部，符合车间作业的安全要求。导流面的表面采用和推车主体一致的喷塑处理，中部导流面为警示黄色，两端封板为安全绿色，在车间照明环境下有较高的辨识度，能提醒周边人员注意推车的尾部位置，避免转弯时发生磕碰。

　　在结构强度校核层面，双筋压型的导流面在承受15kg的横向冲击力时，板面的最大变形量不超过0.8mm，卸载后可以完全回弹，不会产生永久变形，能够满足日常转运工件时的碰撞冲击要求。安装孔位的位置度公差控制在±0.2mm，和推车框架上的预装螺母位置完全匹配，现场安装时不需要修锉孔位，单人即可在5分钟内完成全部安装固定，不需要复杂的安装工具。导流面和两端封板采用二氧化碳气体保护焊连接，焊缝为连续角焊缝，焊脚高度为3mm，焊接后全部做打磨处理，没有焊瘤、虚焊等缺陷，整体结构的使用寿命可以达到和推车主体一致的水平，日常使用中不需要额外的维护保养，表面沾附的切削液、切屑等杂物可以直接用车间压缩空气吹扫或者棉纱擦拭清理，不会出现涂层脱落、锈蚀等问题。
