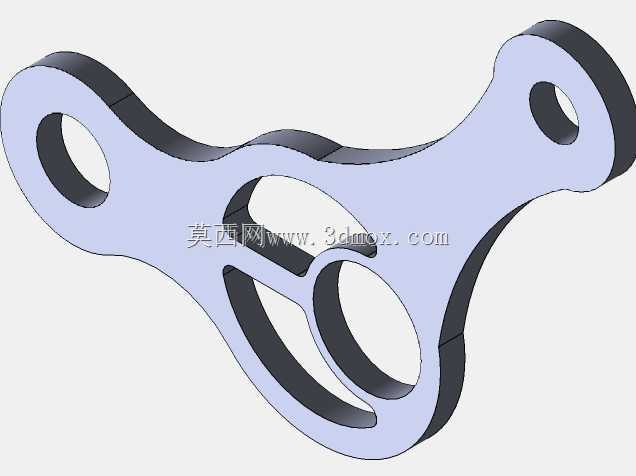

CA6140车床用异形多孔连接摆杆结构

　　该异形多孔摆杆类零件主要应用在CA6140普通车床的进给传动联锁机构中，属于车床操作机构里的核心传动联动构件，日常工况下负责传递操作手柄的扳动位移，带动进给箱内的滑移齿轮完成啮合位置切换，同时承担不同进给路线的机械联锁功能，避免车床同时接通纵、横向进给与螺纹进给出现运动干涉，保障操作过程的机械安全性。从实际装配场景来看，该零件安装在进给箱外侧的操作轴组区域，周边需要避让手柄转轴、拨叉滑块、联锁顶杆等多个周边构件，因此整体采用非对称的异形轮廓设计，没有规则的外沿形状，所有轮廓边界都是根据周边运动部件的包络轨迹做的避让切削，避免摆杆摆动过程中与相邻构件发生运动刮碰。零件上共设置四个功能孔位，两端的大直径通孔为铰接安装孔，

　　分别对应固定铰接转轴与驱动拨叉的连接销，孔位的同轴度、孔间距公差直接决定摆杆摆动过程的卡滞概率，设计时两个铰接孔的中心距严格匹配车床操作机构的行程传动比，确保手柄扳动到指定档位时，滑移齿轮能准确到达全齿啮合位置，不会出现打齿、啮合不到位的问题。中部的两个异形镂空孔并非减重设计，其中一个长圆形孔为联锁顶杆的避让通道，当车床接通螺纹进给路线时，顶杆会穿过该孔位锁死摆杆的摆动自由度，避免操作误触；另一个圆形孔为拨叉滑块的导向限位孔，滑块在孔内的滑动行程对应摆杆的摆动角度范围，孔壁的粗糙度要求控制在Ra1.6以内，降低滑块往复滑动的磨损量，延长构件的无故障使用周期。零件整体采用等厚度板材冲压后铣削成型的工艺路线，

　　厚度方向的尺寸公差控制在±0.05mm，确保安装时能顺利嵌入操作机构的安装槽内，不会出现轴向窜动；所有孔位的边缘都做了0.5mm的倒角处理，既去除加工毛刺，也方便装配时销轴的顺利导入，避免装配过程中刮伤销轴表面影响配合精度。从设计逻辑来看，这类摆杆构件没有采用规则的对称结构，核心原因是安装空间的限制，CA6140车床进给箱外侧的操作机构布局非常紧凑，留给联锁摆杆的活动空间被其他操作构件分割成不规则区域，因此设计时先通过运动仿真模拟摆杆整个摆动行程的所有位置轮廓，再把所有位置的轮廓做布尔并集得到最小外包容形状，最终形成现在的异形外沿，在满足运动行程要求的前提下最大程度压缩零件的占用空间，给周边的其他操作构件留出足够的安装与活动余量。

　　零件的材质选用45号钢，表面做发黑处理提升防锈能力，铰接孔内不需要额外加装衬套，依靠装配时的润滑脂填充就能满足日常的耐磨要求，毕竟该摆杆属于低速摆动构件，日常工作时的摆动角度不超过45度，运动频率低，受力载荷以压应力为主，没有大的冲击载荷，因此不需要做额外的淬火硬化处理，就能满足车床全生命周期的使用要求。在建模过程中，这类零件需要重点关注孔位之间的位置度公差，以及外轮廓与孔位的相对位置关系，所有圆弧过渡的位置都要保证平滑相切，避免加工时出现刀具接痕，同时要预留足够的装配间隙，摆杆与周边固定构件的最小间隙控制在1mm以上，避免因加工误差、装配累积误差导致摆杆摆动时出现卡滞。另外，零件上的镂空结构除了满足联锁、导向的功能外，也在一定程度上降低了零件的整体重量，减少操作手柄扳动时的阻力，让操作手感更轻便，不会因为摆杆自重导致档位自动脱开。
