孚森Q5打印机基板效应器铝制安装底座

　　这款安装底座是桌面级FDM 3D打印设备热端组件的核心承载结构，主要应用于孚森Q5机型的热端效应器与运动基板的连接固定场景，在设备运行过程中承担热端组件定位、运动载荷传递、工作热量导出的多重作用，直接影响打印过程中喷头的位置精度与长时间工作的热稳定性。

　　从实际使用场景来看，桌面级FDM打印机在长时间连续打印作业时，热端加热块产生的热量会顺着连接结构向上传导，若承载底座散热能力不足，热量会逐步累积传递到上方的运动滑块与同步带连接部位，轻则导致同步带受热蠕变伸长、传动精度下降，重则造成滑块润滑脂失效、运动卡顿，直接影响打印件的层纹精度与尺寸一致性。这款底座采用铝合金材质通过数控铣削成型，相比原厂常用的玻纤复合板材质，铝合金的导热系数是玻纤材料的数十倍，能够快速将热端传导上来的热量通过整个板状结构扩散到周边空气中，避免热量在连接节点处集中堆积，有效降低热端组件对上方运动机构的热影响。

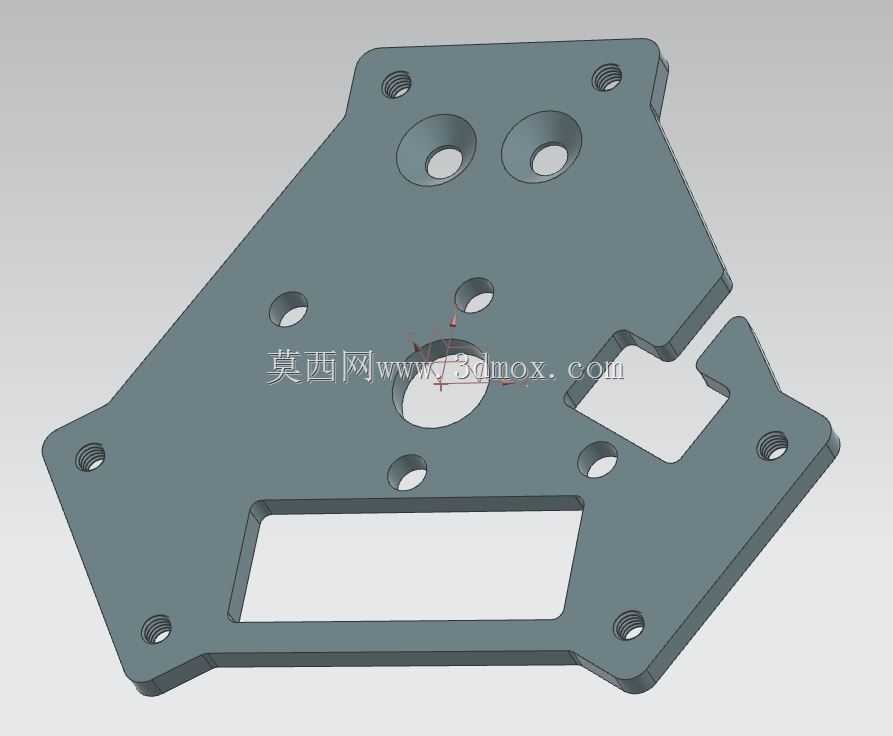

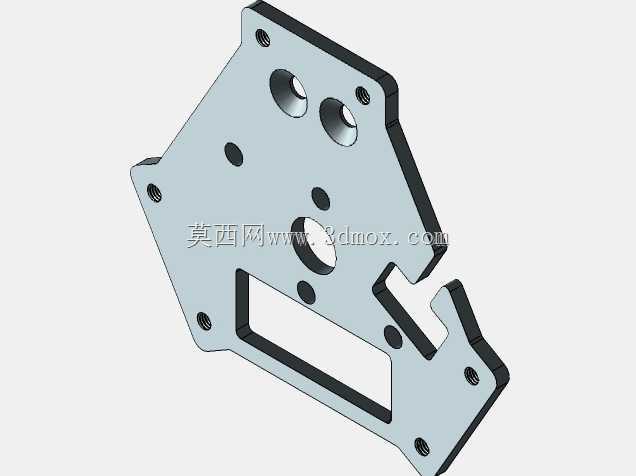

　　在结构功能设计上，底座整体采用不规则多边形板状构型，完全匹配Q5机型 effector 安装位的运动边界，不会在X、Y轴运动过程中与设备框架、型材边角发生运动干涉。板件上分布的多组安装孔位做了精准的位置公差控制，其中四个角位的沉头通孔用于将底座整体固定在运动基板的对应安装柱上，孔位的同轴度公差控制在0.05mm以内，保证安装后底座与运动平面的平行度，避免热端安装后出现喷头垂直度偏差，防止打印过程中出现出料蹭件、首层附着力不均的问题。板面上两个大尺寸沉孔是热端散热喉管的避让与固定位，孔位深度经过精确计算，既保证喉管插入后有足够的定位支撑长度，又不会过度挤压喉管散热鳍片造成风道遮挡；中间区域的螺纹孔用于固定效应器的风扇导风罩与自动调平传感器支架，螺纹采用细牙构型，在铝合金材质上能够提供足够的锁紧力，避免设备高速往复运动时支架出现松动移位。板件下方的大尺寸矩形镂空是热端风扇的进风避让区，能够保证散热风扇的进风通路不被遮挡，让冷空气直接穿过鳍片区域带走热量，提升热端散热效率；侧边的异形缺口是走线让位结构，热端的加热线、热敏电阻线、风扇供电线可以从缺口处规整引出，避免运动过程中线材与周边结构发生剐蹭拉扯，减少线材疲劳断裂的故障概率。

　　在安装边界的设计考量上，板件的整体厚度控制在5mm，既保证了足够的结构刚性，在喷头高速往复运动、加速度达到5000mm/s²时不会出现结构震颤，又不会过度增加运动组件的整体重量，避免运动惯量过大导致的丢步、拐角过冲问题。所有孔位的边缘都做了0.2mm的倒角处理，既去除了数控加工产生的毛刺，避免安装时割伤线材，也能在安装螺丝时起到导向作用，提升装配效率。板件的安装平面做了精铣处理，平面度公差控制在0.02mm以内，保证热端安装后与打印平台的平行度，让首层打印的料线宽度保持一致，提升大尺寸打印件的首层附着力。

　　从实际工程应用的角度，这类反向设计的替换配件，核心是针对原厂配件的使用痛点做优化：原厂玻纤板底座长期受热后容易出现形变翘曲，导致喷头位置偏移，且散热能力不足容易造成热端冷端温度过高，出现耗材提前软化堵头的问题；铝制铣削的底座在结构强度、散热能力、长期使用的尺寸稳定性上都有明显提升，适合需要长时间连续打印、对打印精度稳定性有较高要求的使用场景，比如手板件打样、小批量功能性零件制作等场景，能够有效降低设备的维护频率，减少因结构件形变、散热不良导致的打印故障。
