飞逊Q5打印机热端散热结构件

　　在桌面级FDM3D打印设备的热端系统里，散热部件的性能直接决定了耗材熔融段的温度梯度稳定性，一旦散热区温度失控，耗材会在喉管上部提前软化膨胀，造成堵头、出料不均、打印层纹错乱等一系列故障，直接影响连续打印的成品率。这款适配飞逊Q5机型的热端散热器，是针对原厂热端做逆向测绘得到的结构件，核心作用是维持热端冷端的温度阈值，保证喉管位置的温度始终处于耗材玻璃化转变温度以下，避免耗材在非熔融区提前软化。

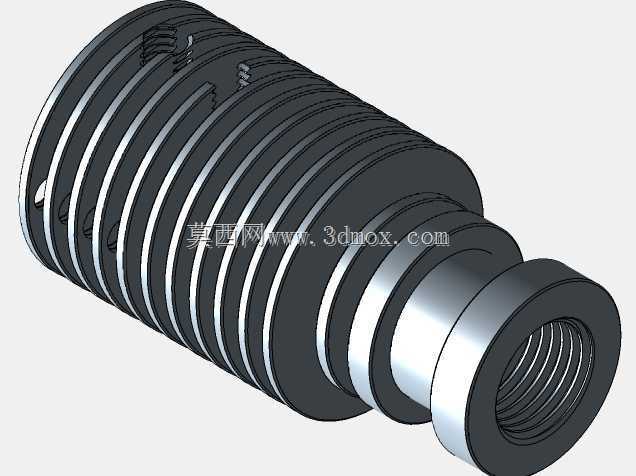

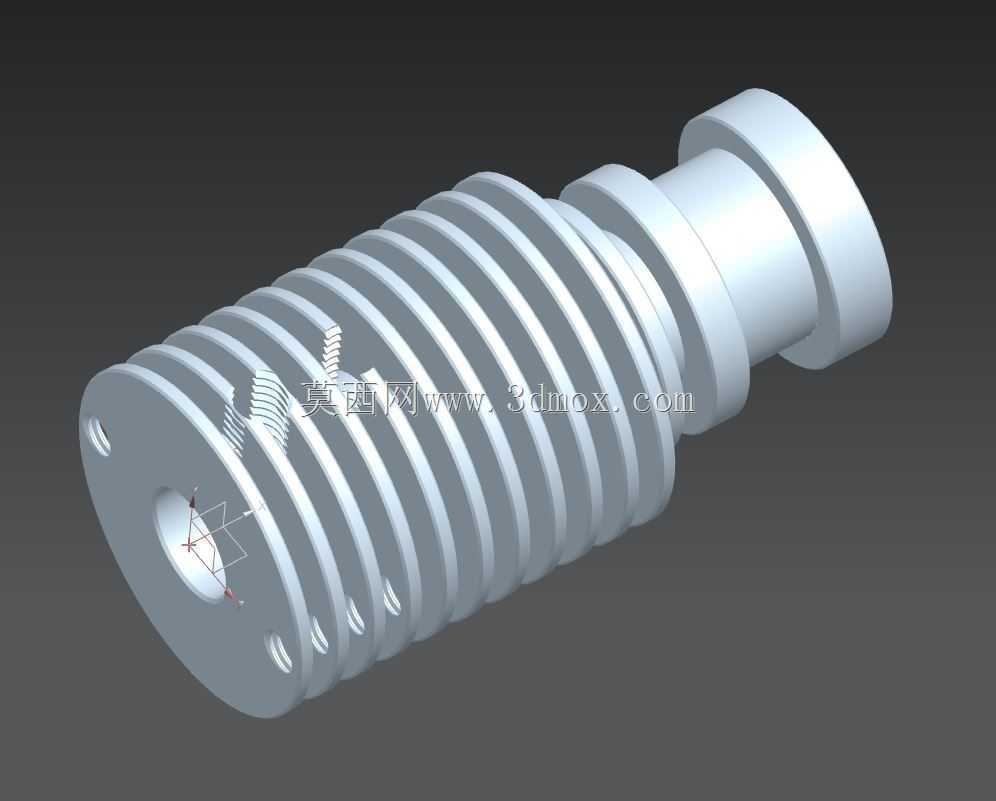

　　从结构设计来看，这款散热器采用了多圈环形肋片的整体式结构，主体为圆柱形态，肋片沿轴向等距排布，每片肋片的厚度、肋片间距都经过匹配，在有限的安装空间内最大化散热接触面积，既可以通过自然对流带走喉管传导上来的热量，也能适配原厂的散热风扇风道，让气流顺着肋片间隙流通，快速带走积热。散热器靠近安装法兰的一端设计了带定位孔的法兰盘，三个安装孔沿圆周均布，和原厂加热块、热端固定座的安装孔位完全匹配，不需要额外做孔位修改就能直接装配，安装时可以直接沿用原厂的固定螺丝，降低改装的适配成本。

　　从安装边界来看，这款散热器的轴向装配长度适配长度27mm的Ender3/CR10型隔热板，当用户需要把原厂的Bore Heatbreak替换为Allmetal全金属喉管时，不需要额外调整热端的整体安装高度，也不会出现喷嘴和加热块装配后伸出长度不对、触碰打印平台或者距离平台过远导致首层附着失败的问题。散热器的中心通孔和喉管的外径做了公差配合，装配时喉管可以顺畅插入中心孔，接触面的贴合度足够，能保证喉管上的热量有效传导到散热肋片上，避免因为接触间隙造成热阻过大，导致冷端温度过高。

　　在实际改装场景中，不少用户会尝试给Q5机型更换第三方的全金属热端套件，比如Slice Engineering这类高性能全金属热端，但这类第三方套件往往和原厂的安装尺寸不匹配，需要额外打印转接件、调整风扇位置，甚至修改挤出机的安装坐标，不仅改装步骤繁琐，还容易因为转接件的强度不足、定位不准造成热端偏移，影响打印精度。这款逆向测绘的散热器完全匹配原厂的安装尺寸，在更换全金属喉管、升级E3D系列喷嘴的时候，不需要改动其他部件的安装位置，就能直接完成装配，既保留了原厂热端的安装定位精度，又能适配全金属喉管的散热需求，支持打印更高温度的工程耗材，比如PETG、PC、碳纤维填充耗材等。

　　从散热性能的设计逻辑来看，这款散热器没有采用过于密集的肋片设计，避免肋片间隙过小造成风阻过大，导致风扇的气流无法穿透肋片间隙，反而降低散热效率；肋片的边缘做了微小的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员或者线材，也能引导气流顺着肋片表面流动，减少气流在肋片根部的涡流滞止。散热器的另一端设计了和挤出机送料通道对接的定位凸台，凸台的外径和原厂送料管的接头尺寸匹配，装配时PTFE送料管可以直接插入对接，保证送料路径的同轴度，避免送料过程中出现耗材弯折、送料阻力过大的问题，保证远程送料的顺畅性。

　　在实际使用过程中，这款散热器的散热能力可以保证在热端加热到260℃的工况下，冷端靠近送料管一侧的温度稳定在50℃以下，完全满足PLA、ABS、PETG等常用FDM耗材的打印温度需求，不会出现冷端耗材软化造成的堵头问题。和原厂的散热器相比，这款结构件的尺寸精度控制更严格，中心孔的同轴度公差控制在0.05mm以内，装配后喉管不会出现偏斜，保证喷嘴的中心和打印平台的定位点重合，不会出现打印模型偏移、第一层刮蹭平台的问题。对于需要改装热端、更换损坏散热部件的Q5机型用户来说，这个结构件可以直接替换原厂件，不需要做额外的尺寸修改，装配后就能直接投入使用，有效降低热端改装的试错成本，也能减少因为散热问题造成的打印故障，提升设备的连续工作稳定性。
