奥利奥夹心饼干外观结构三维数模

　　在食品工业的产品研发、包装结构验证、展示道具开发以及文创周边设计环节，高度还原的食品外观三维数模是不可或缺的基础设计载体，这款奥利奥饼干的三维数模，完整还原了市售经典款奥利奥饼干的全部外观细节，能够直接对接各类结构验证、外观展示类的设计需求。从实际应用场景来看，该数模首先可用于食品包装生产线的进料工位适配设计，在饼干类产品的自动化包装线开发中，进料导轨的槽宽、拨叉的开合间隙、吸盘的吸附行程参数，都需要和饼干的实际外形尺寸做精准匹配，以往这类参数获取往往需要依赖实物测绘，不仅测绘过程中容易因为饼干的个体尺寸偏差、边缘脆裂导致测量数据离散，还会拉长前期设计的验证周期，使用该三维数模可以直接在装配环境下完成进料、输送、裹包各个工位的干涉检查，提前预判导轨卡料、拨叉碰碎饼干这类常见的生产线调试问题。其次在商业展示领域，无论是商超的食品陈列道具开发、食品类文创产品的结构设计，还是食品广告的三维渲染素材制作，该数模都能提供精准的外形基准，不需要反复调整曲面细节来匹配实物的外观特征。

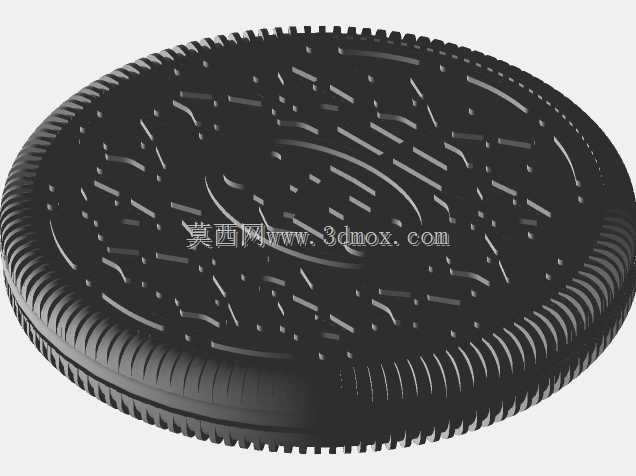

　　从产品功能特性来看，这款数模完整复刻了奥利奥饼干的经典外观结构：饼干主体为圆形薄饼结构，边缘做了连续的齿状压花设计，这类齿状结构并非单纯的装饰设计，在实际生产中，齿形压边可以让饼干在烘焙过程中均匀释放内部应力，减少饼干边缘的不规则开裂，同时在夹心涂布工序中，齿形边缘可以形成均匀的溢料边界，避免夹心溢出到饼干外侧影响外观；饼干正面的压花纹路做了等比例还原，包括中心的品牌标识区域、环绕分布的斜向纹理以及边缘的过渡圆角，所有纹路的凸起高度、凹陷深度都和实物保持一致，压花纹路在实际产品中除了品牌识别作用外，还可以增加饼干表面的结构刚性，减少运输过程中因为挤压导致的饼干碎裂，同时粗糙的表面纹理可以提升手持时的摩擦力，避免拿取时打滑掉落。数模的曲面做了连续顺滑处理，没有碎面、重叠面这类建模缺陷，能够直接导出为不同格式用于3D打印展示样件、CNC加工陈列模具，或者导入渲染软件做材质、光影效果调试。

　　在设计思路上，这款数模采用了实体建模加曲面细节雕刻的组合方式，首先根据饼干的整体轮廓尺寸创建基础的圆形薄饼实体，确定整体的厚度、直径以及上下表面的平面度基准，之后在边缘位置通过阵列特征创建连续的齿形结构，齿形的齿距、齿深都参考实物的比例做了统一设定，保证齿形排列均匀，没有出现齿距大小不一、齿形歪斜的问题；表面的压花纹路部分，先绘制平面的纹路轮廓草图，再通过投影、偏移命令将纹路映射到饼干的基础曲面上，之后做凸起和凹陷的实体特征，所有纹路的过渡位置都做了小圆角处理，还原实际饼干压花过程中形成的圆润边缘，避免出现尖锐的棱角，和真实饼干的质感保持一致。建模过程中特意控制了特征的参数化关联，比如饼干的整体直径、厚度、齿形的数量、压花纹路的凸起高度都保留了可编辑的参数，后续如果需要适配不同尺寸的饼干衍生款设计，只需要调整对应参数就可以快速生成新的数模，不需要从头开始重建模型，能够大幅提升衍生设计的效率。

　　从外形尺寸与安装边界来看，该数模还原的是常规款奥利奥饼干的实际尺寸比例，整体为薄型圆盘结构，厚度方向的尺寸远小于直径方向，边缘齿形的外轮廓为最大直径边界，在做生产线适配设计时，所有和饼干接触的工装部件，比如输送导轨的内侧间距、夹持机构的开合行程、检测工位的光电传感器感应范围，都需要以齿形的最大外圆作为尺寸基准，预留合适的间隙，避免出现卡滞；上下表面的压花纹路凸起高度为表面的最高边界，在设计堆叠工位的限位结构、包装的内托型腔深度时，需要以纹路的最高凸起位置作为高度基准，保证堆叠时的间隙合理，不会因为挤压导致饼干碎裂，内托型腔和饼干表面的纹路之间预留微小间隙，避免运输过程中摩擦导致饼干表面的涂层脱落。数模的坐标系原点设置在饼干的几何中心位置，三个基准平面分别对齐饼干的对称面和厚度方向的中间平面，在装配环境下调用时可以直接通过基准面配合完成定位，不需要额外调整坐标系位置，能够提升装配设计的效率。

　　对于结构设计从业者来说，这类食品类的外观数模看似和传统机械零部件差异较大，但在自动化包装线、食品加工工装的设计中，这类精准的产品数模是保证设计合理性的关键，很多包装线调试阶段出现的卡料、碎料问题，往往是因为前期设计时没有精准掌握被包装产品的外形细节，只参考大致的直径厚度尺寸，忽略了边缘齿形、表面纹路带来的尺寸边界变化，导致工装的间隙设置不合理。使用这款数模做前期的装配验证，可以在设计阶段就发现这类潜在的干涉问题，减少后期现场调试的修改工作量，缩短设备的开发周期。同时对于文创设计、展示道具开发的从业者来说，精准的数模可以保证最终制作出来的道具和实物外观高度一致，不需要反复修改造型，提升道具的还原度。
