双轴式太阳能光伏追日跟踪装置结构

　　这套双轴太阳跟踪装置，核心服务于分布式光伏、离网光伏供电场景，常见于户外独立光伏基站、小型户用光伏增效系统、野外监测设备供电单元这类需要最大化提升光伏板受光效率的部署场景。区别于固定倾角的光伏支架，该装置通过双轴转动自由度，可实时调整光伏板的朝向与俯仰角度，让光伏板平面始终保持与太阳入射光线垂直的姿态，相比同功率固定支架光伏系统，整体发电效率可提升25%-40%，在低纬度高日照时长区域的增益效果更为明显。

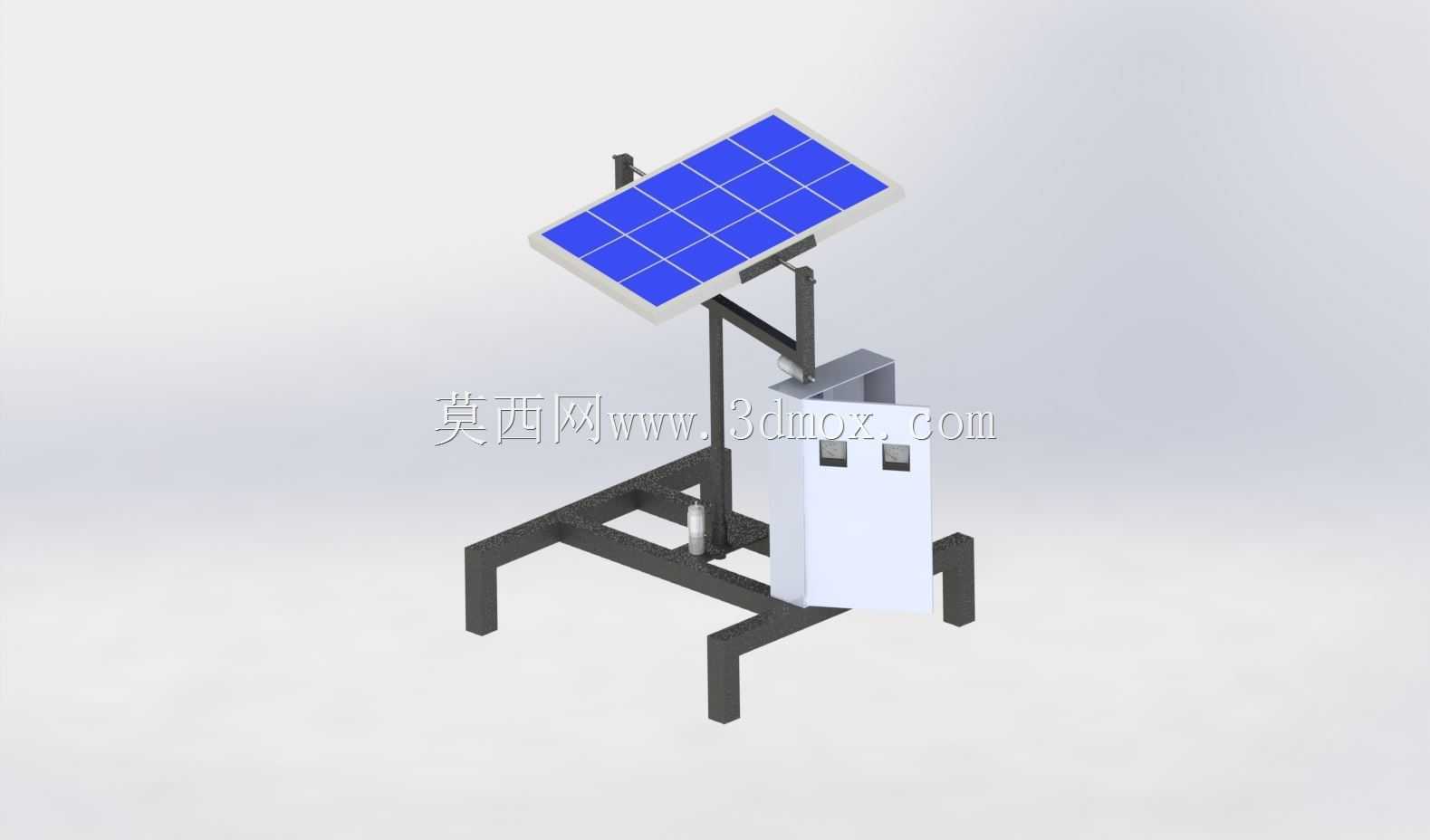

　　从结构设计逻辑来看，整套装置采用落地式方管焊接机架作为承载基础，底部四条支腿向外延伸形成稳定的支撑跨度，支腿底端预留安装孔位，可通过膨胀螺栓直接固定在混凝土硬化基础上，也可搭配配重块实现无硬化地面的快速部署，机架整体重心落在支撑面几何中心位置，可抵御10级以下阵风的侧向载荷，避免户外使用时出现倾覆风险。机架中部设置立式支撑立柱，作为方位角转动的承载主体，立柱内部集成方位角回转支撑结构，可实现水平方向0-320度的转动覆盖，避免线缆缠绕的同时，满足全天太阳方位变化的跟踪需求。

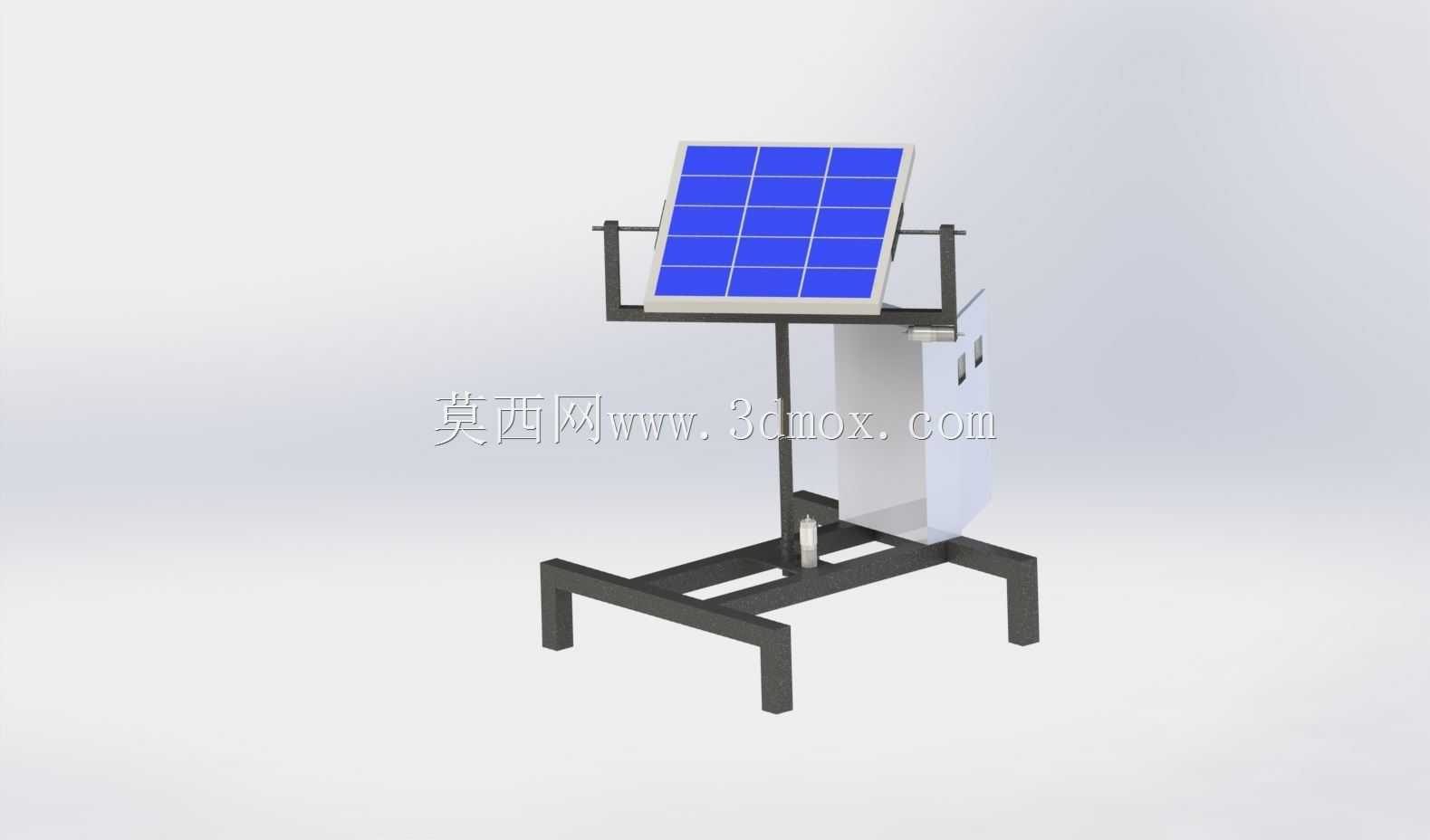

　　俯仰转动机构设置在立柱顶端的悬臂支架末端，光伏板安装框架通过铰接支座与悬臂连接，由线性推杆驱动俯仰角度调整，俯仰调节范围覆盖0-75度，可适配不同纬度地区的太阳高度角变化，从赤道区域到北纬50度范围内的部署场景都能适配。光伏板安装框架采用标准型材拼接结构，预留通用光伏板安装孔位，可适配常规尺寸的晶硅光伏组件，安装时只需将光伏板压块卡入框架滑槽即可完成固定，无需额外打孔加工，现场装配效率较高。

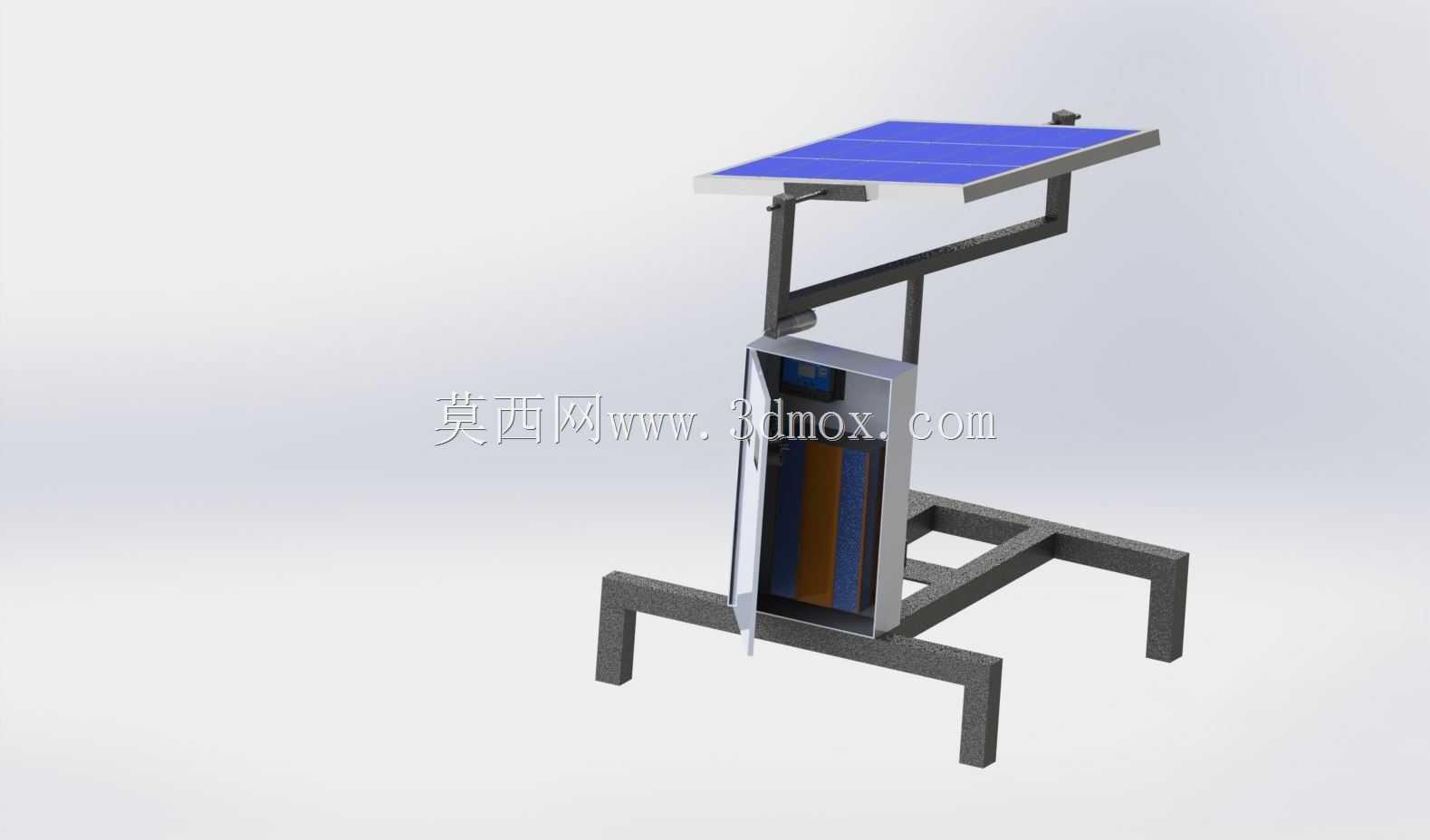

　　装置下部的控制箱体集成在立式支撑立柱的侧方位置，箱体采用密封式钣金结构，防护等级达到IP54，可抵御户外降雨、扬尘的侵入，内部预留跟踪控制器、驱动电源、接线端子的安装空间，走线全部通过立柱内部的空腔完成布线，外部无裸露线缆，避免长期户外使用出现线缆老化、被鼠类啃咬的问题。整套结构的运动部件全部采用自润滑轴承配合，日常使用无需频繁加注润滑脂，维护周期可拉长至2年以上，适配野外无人值守的使用需求。

　　从安装边界尺寸来看，整套装置展开后最大回转直径约1.8米，光伏板安装面最大离地高度约1.6米，底部支撑腿的横向跨度约1.2米，纵向跨度约1米，安装时只需预留2米见方的平整场地即可完成部署，不会占用过多地面空间。设计时特意将驱动单元、控制单元的重量集中在机架下部，降低整体重心高度，即使在光伏板处于最大俯仰角度、侧向受风的工况下，整机的抗倾覆系数仍大于1.5，满足户外设备的结构安全要求。

　　在功能实现层面，双轴的运动配合逻辑经过结构层面的适配，方位角转动负责跟踪太阳的水平方位变化，俯仰轴负责跟踪太阳的高度角变化，两个轴系的运动互不干涉，铰接位置设置有限位挡块，避免超程转动导致结构磕碰、线缆扯断的问题。机架的焊接位置全部做了去应力处理，焊接后整体抛丸喷塑，表面涂层厚度不小于80微米，可适应沿海高盐雾、西北高沙尘的不同户外环境，结构设计使用寿命不低于25年，与常规光伏组件的使用寿命匹配，降低全生命周期的更换成本。
