软弹发射器改装用大功率MOSFET控制板

　　这款MOSFET控制板主要面向软弹玩具发射器的动力改装场景，核心作用是替代原有的机械触点开关，解决大电流放电下触点烧蚀、接触电阻增大导致的动力衰减问题，同时支持跳线配置功能，可适配不同的发射控制逻辑，满足不同改装方案的接线需求。从实际使用场景来看，这类控制板多用于高放电倍率锂电池供电的改装发射器，工作时需要承载电机启动、堵转状态下的瞬时大电流，因此在结构设计上充分考虑了载流路径的冗余度，功率回路的走线宽度做了加宽处理，配合直插式功率MOSFET器件的低导通内阻特性，可有效降低大电流下的压降与发热，避免长时间持续放电时电路板出现过热碳化的问题。

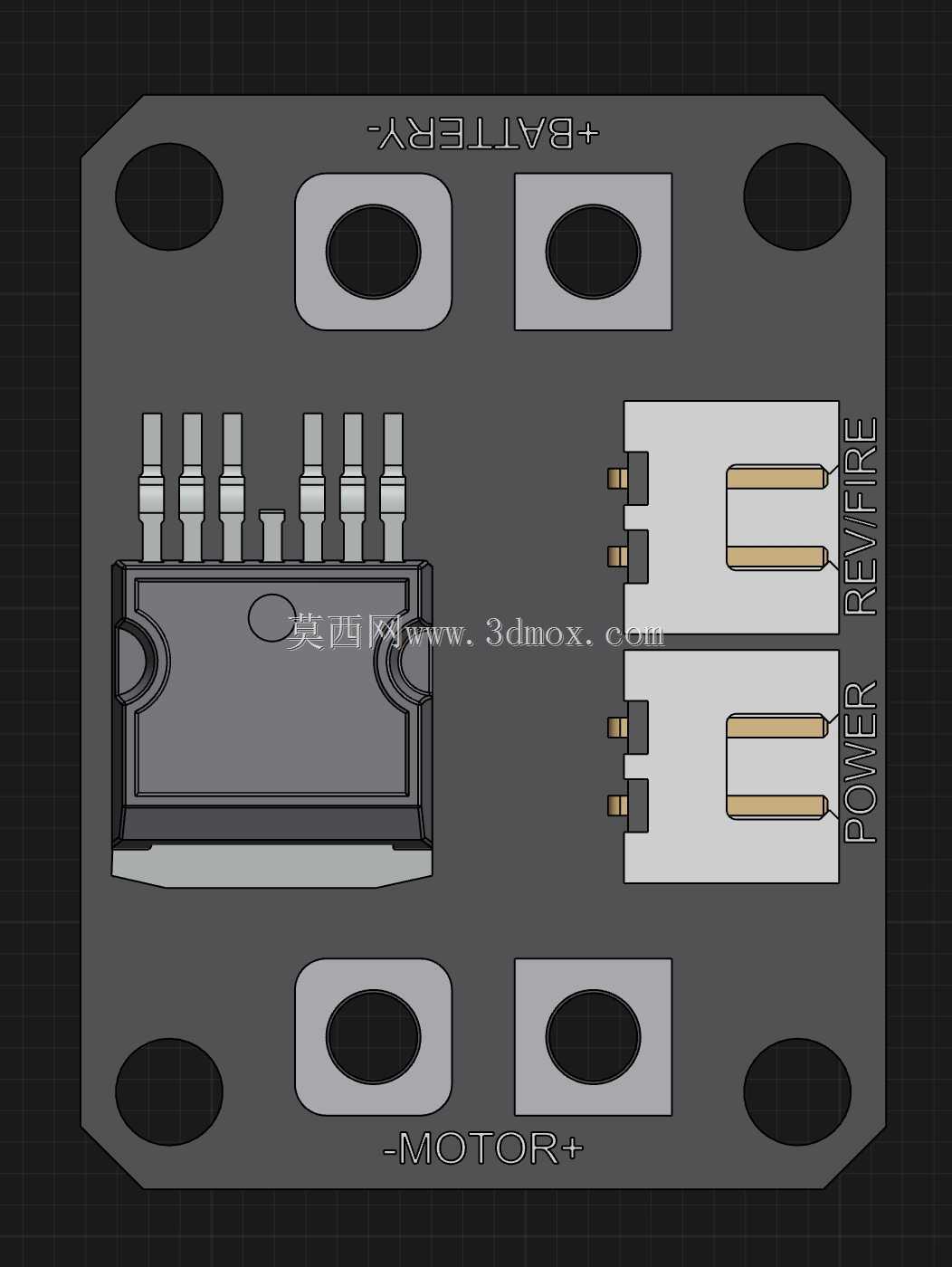

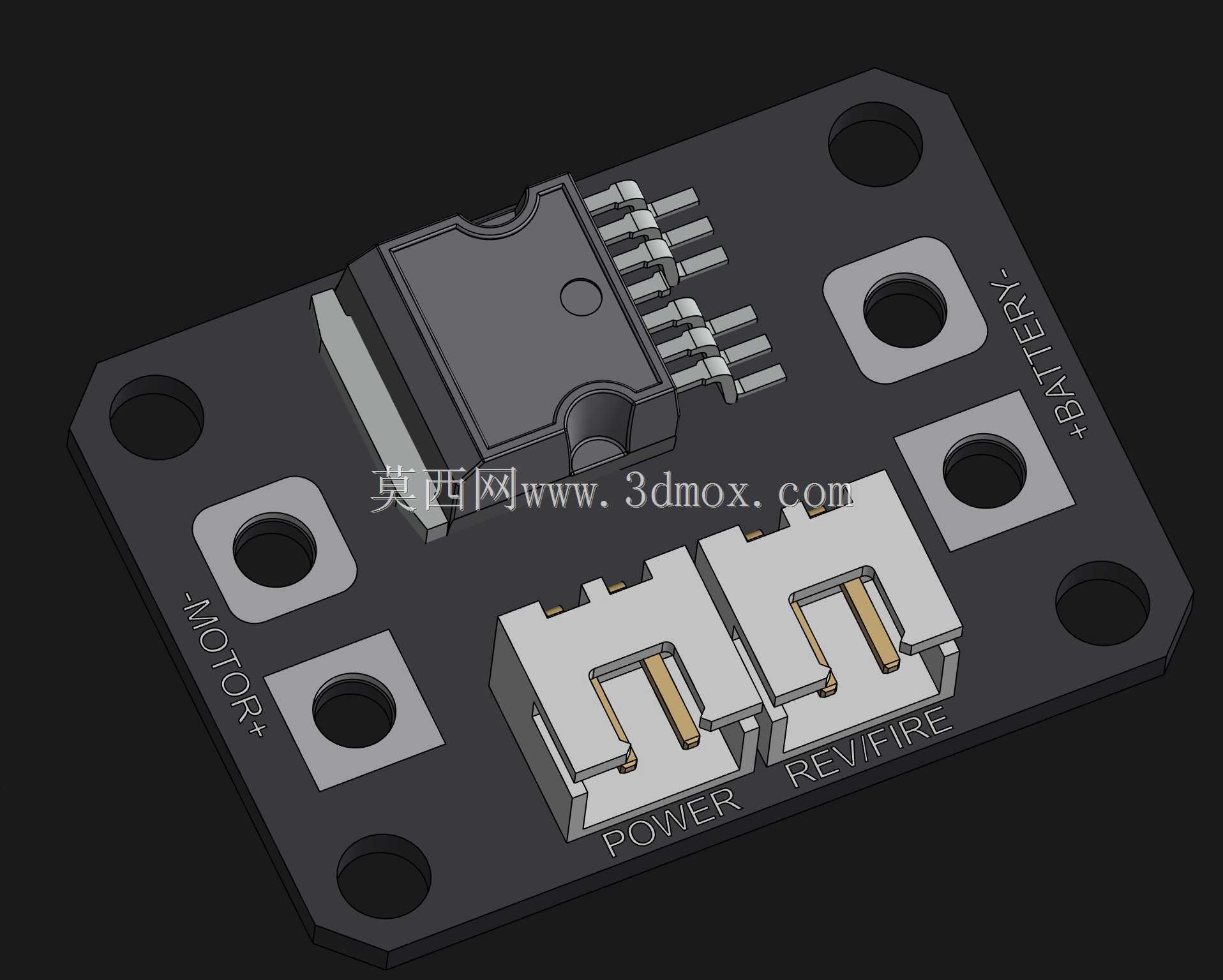

　　设计过程中优先考虑了安装适配性，整体板型采用对称式布局，四个角预留了标准尺寸的安装固定孔，可直接匹配多数改装发射器的电池仓、握把内部的安装位，不需要额外对壳体进行切削打磨，降低改装的加工难度。板上的接线端子采用大电流镀金插针设计，分别对应电池输入、电机输出、控制信号触发三个核心回路，端子的排布做了防呆设计，不同功能的端子间距、插针数量有明显区分，可避免改装接线时出现正负极接反、回路错接的问题，同时插针的焊接位置做了加大焊盘处理，可承受多次插拔、接线拉扯的外力，不会出现焊盘脱落的失效问题。

　　板载的跳线配置区域位于功率器件旁，可通过短接不同的跳线帽选择不同的触发逻辑，比如适配半自动发射、全自动发射的控制需求，不需要额外外接控制模块，简化改装的接线复杂度。功率MOSFET器件的安装位置预留了足够的散热空间，器件本体与电路板之间保留了合适的间隙，大电流工作时产生的热量可通过器件自身的封装快速散出，若有更高的持续放电需求，也可在器件表面额外粘贴小型散热片进一步提升散热能力。

　　从安装边界来看，电路板整体厚度采用常规PCB的标准厚度，板上最高的元件为直插式MOSFET与接线插针，整体凸起高度控制在常规改装壳体的内部容纳尺寸范围内，安装后不会出现元件顶壳、干涉内部运动部件的问题。电池输入与电机输出的接线端子分别布置在板体的上下两端，触发信号端子布置在板体侧方，接线后线束可顺着壳体内部的原有走线槽排布，不会与发射器内部的扳机、齿轮组等运动部件产生干涉。

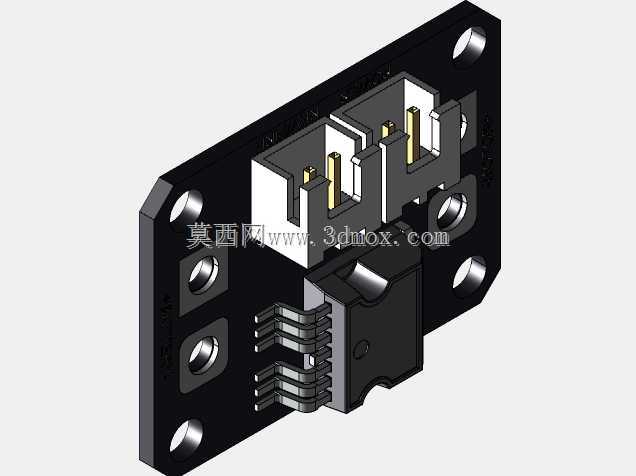

　　在结构细节上，板体的边缘做了圆角处理，没有尖锐的毛刺棱角，安装时不会划伤壳体内部的线材与绝缘层，所有焊盘位置都做了阻焊层覆盖，仅露出焊接区域，可避免改装过程中焊锡溢出造成相邻线路短路的问题。功率回路的走线避开了安装孔的位置，固定螺丝锁紧时不会损伤到内部的铜箔走线，保证长期使用下的线路可靠性。这类控制板除了软弹发射器改装场景外，也可拓展用于其他低压直流大电流的开关控制场景，比如小型直流电机的通断控制、低压照明回路的功率开关等，只要接线定义匹配、工作电流在器件承载范围内，都可直接适配使用，不需要对板体结构做额外修改。建模过程中完全按照实物的实际尺寸还原，每个元件的位置、安装孔的间距、端子的尺寸都与实物保持一致，可直接用于改装前的安装位适配验证、接线布局模拟，提前排查安装干涉、线束长度不足等问题，减少实际改装过程中的反复试错成本。
