12V直流2000磅车载牵引绞盘结构

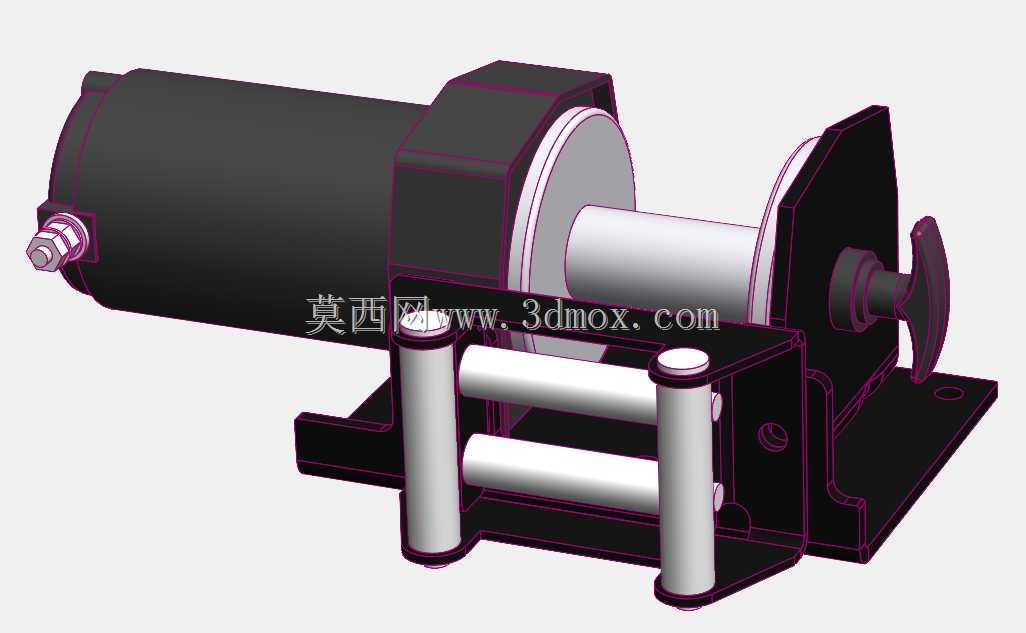

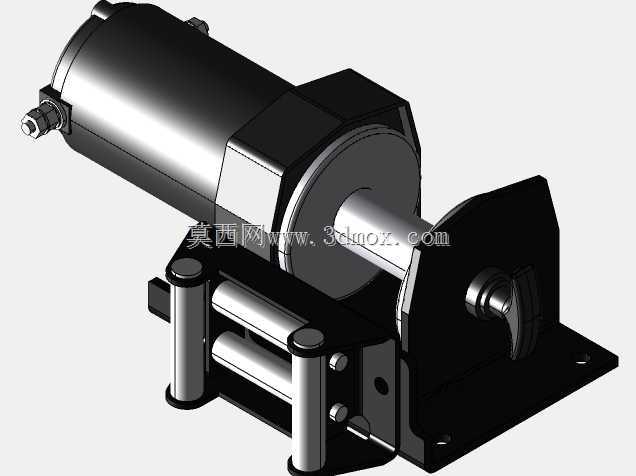

　　这款12V直流牵引绞盘额定牵引载荷2000磅，核心应用场景覆盖越野车辆自救、轻型户外作业拖拽、小型游艇/ATV装卸牵引、农用轻型设备移位等场景，适配12V车载供电体系，无需额外配置工业供电回路，可直接接驳车载蓄电池取电，适配多数乘用车辆、轻型作业车辆的供电参数。从结构设计逻辑来看，动力端采用一体式直流驱动电机与减速腔体直连布局，摒弃了传统分体式传动的冗余连接结构，电机壳体采用圆柱封闭式结构，可抵御户外作业时的泥水、扬尘侵入，输出端直接对接卷筒主轴，传动路径短，空载启动扭矩损耗控制在较低区间。卷筒部分采用单侧挡边加高的结构设计，可避免牵引钢缆在收卷过程中从侧边脱出，卷筒与减速端之间设置有离合拨杆结构，当需要手动快速拉出钢缆时，

　　拨动拨杆即可断开减速机构与卷筒的传动连接，实现无阻力抽拉缆绳，挂入档位后即可通过电机驱动实现动力收卷，离合操作手柄设置在机体外侧无遮挡位置，戴劳保手套也可完成操作，适配户外作业的操作需求。前端的导绳架采用三辊轴式结构，上下两根水平辊轴配合两侧垂直辊轴，可适配不同角度的牵引受力，当牵引方向与绞盘主轴存在偏角时，辊轴随钢缆滑动自由转动，避免钢缆与刚性机架直接摩擦造成断丝磨损，所有辊轴两端均采用自润滑衬套支撑，无需频繁加注润滑脂即可长期在户外工况下使用。安装底座采用一体式折弯钢板结构，底座上预留四个对称布置的安装通孔，安装孔位间距经过标准化适配，可直接固定在通用型车载绞盘安装托架上，安装面做了平面度处理，

　　固定后不会出现机体偏斜导致的收缆不齐问题。整机的外形边界控制紧凑，电机外径、卷筒长度、导绳架突出高度均做了尺寸优化，可适配多数越野车前保险杠内置安装位、小型作业车辆的尾部安装空间，不会因为机体突出过多影响车辆通过性。从受力传递路径来看，牵引时钢缆的拉力通过卷筒传递到两侧支撑立板，再整体传导到底座安装面，两侧立板与底座采用焊接加螺栓紧固的双重连接结构，在额定载荷下不会出现立板变形的问题，电机与减速腔体的连接法兰设置有定位止口，保证电机轴与减速机构输入轴的同轴度，减少高速运转时的振动与异响。这款绞盘的设计充分考虑了户外非专业场景的使用需求，没有设置复杂的电控逻辑，仅通过正反转控制即可实现收缆与放缆的动力操作，离合结构采用纯机械拨叉设计，

　　不存在电控离合的电路故障风险，即使在供电回路出现问题时，也可通过手动离合配合棘轮止动结构实现载荷固定。导绳架的辊轴间隙经过匹配设计，可适配直径4-6mm的镀锌钢缆或者合成纤维牵引绳，用户可根据使用场景自行更换缆绳类型，纤维绳适配需要轻量化的场景，钢缆适配有尖锐棱角的拖拽作业场景。在结构细节上，电机尾部的供电接线柱采用绝缘护罩覆盖，避免户外作业时接线柱与车体金属部分意外短路，接线端子采用大电流铜质端子，可承载大扭矩输出时的峰值电流，不会出现端子过热烧蚀的问题。卷筒的容绳量经过匹配计算，在额定载荷对应的钢缆直径下，可容纳足够长度的缆绳，满足常规户外牵引的行程需求，不会出现缆绳收卷溢出卷筒的问题。整机的所有外露金属结构件均做了防腐处理，钢板类零件采用电泳加喷塑工艺，铸类零件采用镀锌钝化处理，可适应沿海高盐雾、北方冬季融雪剂腐蚀等恶劣使用环境，长期户外放置也不会出现大面积锈蚀卡滞的问题。
