ROBOCON赛事机器人U型钣金安装支架

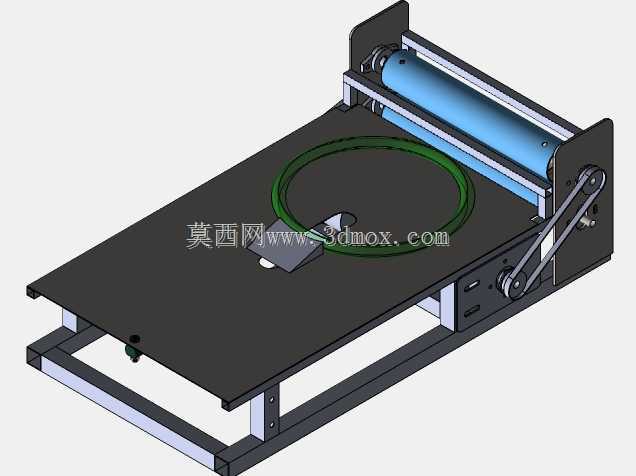

　　这款U型折弯钣金件是面向ROBOCON赛事机器人设计的安装承载支架，核心应用场景为机器人机身内部功能模块的承载与定位，可直接固定在机器人铝型材框架的指定安装位，为传感器、控制板、小型执行元件提供可靠的安装基准面。从实际使用需求出发，这类支架在赛事机器人搭建过程中需求量极大，不同于工业量产设备的标准化支架，赛事机器人需要根据每台机器人的布局、模块选型快速适配安装结构，该支架的设计完全贴合赛事机器人快速迭代、轻量化、高安装兼容性的要求。

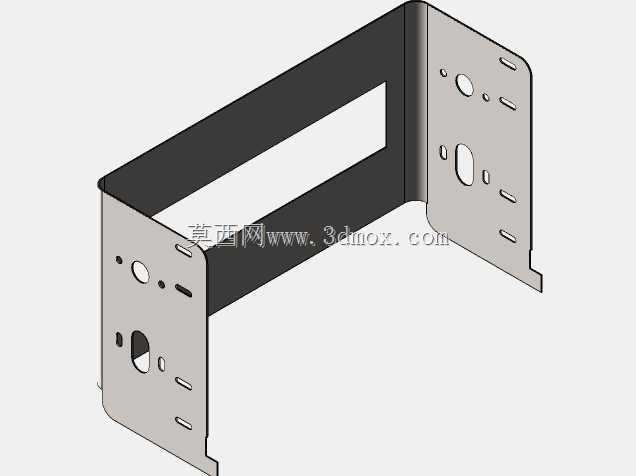

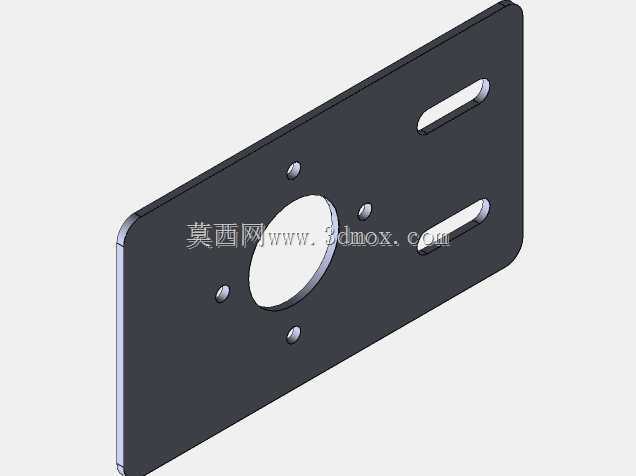

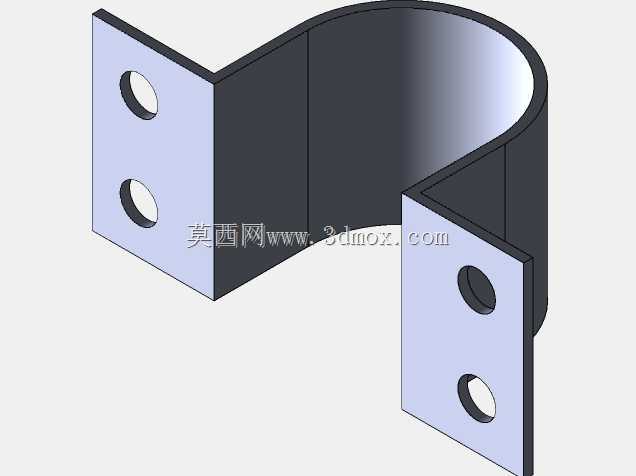

　　从功能特性来看，支架采用双侧立板加中间连接背板的U型折弯结构，整体为一体化钣金折弯成型，无额外拼接焊缝，结构刚性足以承载常规赛事机器人搭载的视觉传感器、小型舵机、驱动控制板等模块，不会在机器人高速移动、急停转向、完成赛事动作时出现结构形变导致的模块移位。双侧立板上预留了多组不同规格的安装孔，包含圆形定位孔、长条形调节孔、异形避让孔三类：圆形定位孔用于和标准件配合实现模块的精准定位，保证安装重复精度；长条形调节孔预留了±3mm的安装调节余量，可适配不同尺寸模块的安装公差，也能在调试阶段微调模块的安装位置，无需重新打孔加工；异形避让孔则是针对对应安装模块的凸起结构、接线端子设计，避免安装时出现结构干涉，同时也能减轻支架整体重量，符合赛事机器人的轻量化设计要求。中间连接背板上开有大面积的矩形镂空，一方面进一步降低支架自重，减少机器人的无效负载，另一方面可为安装在支架上的电子模块提供散热空间，避免模块长时间运行时热量在封闭钣金空间内积聚，影响元件工作稳定性。

　　设计思路上，这款支架完全从赛事机器人的实际搭建逻辑出发，没有采用冗余的加强筋或者多余的安装位，所有结构特征都服务于安装需求与轻量化目标。折弯圆角采用钣金加工常规的内R0.5参数，适配常规数控折弯机的加工工艺，无需特殊刀具即可完成加工，加工周期短，适合赛事备赛阶段的快速打样迭代。板材厚度选用1.5mm冷轧钢板，兼顾刚性与重量要求，若后续需要进一步减重，也可直接替换为同厚度的5052铝合金板材，安装孔位完全通用，无需修改设计即可适配不同材料的加工需求。

　　从安装边界来看，支架整体折弯后形成的U型槽内部净宽度为80mm，可容纳宽度不超过78mm的功能模块，双侧立板的高度为120mm，立板上的安装孔位沿高度方向均匀分布，最下方的安装孔距离支架底边15mm，最上方的安装孔距离支架顶边10mm，可满足不同高度模块的安装固定需求。支架的背板上预留了四个M4规格的固定孔，孔位间距符合工业铝型材的20mm标准槽距，可直接通过T型螺栓固定在2020或者3030系列铝型材框架上，安装时无需额外制作转接件，大幅提升搭建效率。支架的所有安装孔边缘都做了去毛刺处理，避免安装时划伤操作人员或者模块的接线绝缘层，折弯边缘也做了小尺寸的钝边处理，不存在锐边割手的问题，符合赛事机器人搭建的安全要求。

　　在实际赛事备赛过程中，这类支架往往需要根据模块布局快速调整，该模型的参数化特征完整，设计人员可直接根据自身机器人的模块尺寸、安装位置快速修改孔位间距、折弯高度、镂空尺寸等参数，无需重新绘制基础轮廓，能大幅缩短设计周期。不同于通用的商用支架，这款支架的所有孔位、尺寸都是围绕赛事机器人常用的模块规格设计，比如适配常用的单目视觉摄像头、小型直流电机驱动板、电磁传感器等元件的安装孔距，拿来即可直接使用，不需要做过多的修改调整。同时一体化折弯的结构相比拼接式的支架，装配工作量更小，只需要一次固定即可完成支架的安装，不需要额外调整拼接位置的精度，能有效减少备赛阶段的装配调试时间，让参赛队伍把更多精力投入到控制算法调试与动作优化上。
